熟悉UC384X系列的兄弟幫我看一下

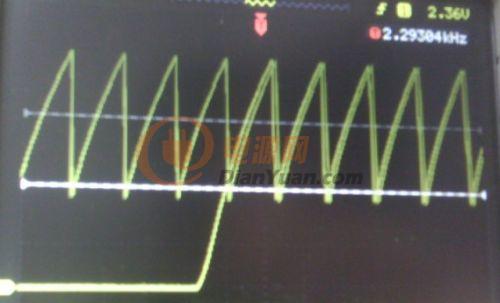

 取消了mos管G極的驅動電阻，也就是電源只讓UC3843部分工作  為什么3843的4腳的鋸齒波會復合著另一個平率很低的波形呢？
全部回復(17)
正序查看
倒序查看
st.you
LV.10
2
2012-07-05 14:01
芯片在不斷的啟動-關斷-啟動-關斷
0
回復
asouth
LV.8
3
2012-07-05 14:48
@st.you
芯片在不斷的啟動-關斷-啟動-關斷

用穩壓電源給3843直接加12V電壓看看是什么情況！



0
回復
2012-07-05 14:48
@st.you
芯片在不斷的啟動-關斷-啟動-關斷

哦，應該是的  謝謝   師長

0
回復
2012-07-05 14:49
@asouth
用穩壓電源給3843直接加12V電壓看看是什么情況！
嗯  我等下去做個用穩壓電源試試
0
回復
2012-07-05 15:02
@shanghaiweiji
哦，應該是的 謝謝  師長 [圖片]
請教二位兄弟另一個問題   384X 反激 占空比達到50%以上加斜率補償，是用示波器觀察384X的3腳的波形嗎？怎樣的波形才是補償?shù)煤线m的 ，加入有二位有波形的圖片傳張上了  萬分感激。  還有假如用3844或3845就不用加斜率補償了  因為3844和3845的最大占空比只有百分之四十幾.
0
回復
st.you
LV.10
7
2012-07-05 15:59
@shanghaiweiji
請教二位兄弟另一個問題  384X 反激占空比達到50%以上加斜率補償，是用示波器觀察384X的3腳的波形嗎？怎樣的波形才是補償?shù)煤线m的 ，加入有二位有波形的圖片傳張上了 萬分感激。 還有假如用3844或3845就不用加斜率補償了 因為3844和3845的最大占空比只有百分之四十幾.
測1腳，如果是個直流，但是6腳出來的驅動卻是一大一小的，也就是寬度不一的，就可以確定是補償沒調好，繼續加。
0
回復
2012-07-05 16:17
@shanghaiweiji
嗯 我等下去做個用穩壓電源試試

你斷開了開關管的驅動,當然就沒有輔助電壓供電了,只剩啟動電壓是不足以維持芯片工作的,工作現象就是打嗝.

0
回復
2012-07-06 13:21
@st.you
測1腳，如果是個直流，但是6腳出來的驅動卻是一大一小的，也就是寬度不一的，就可以確定是補償沒調好，繼續加。

明白  多謝多謝.

0
回復
lee982005
LV.2
10
2012-07-08 17:21
@shanghaiweiji
明白 多謝多謝.
哪位兄弟熟悉3845，我現在搞個正激電源，斷開輸入的時候，LED指示燈出現瞬間的打嗝，帶負載后斷開輸入的時候尤其明顯，7腳VCC在下降過程中會出現電壓反彈，
0
回復
2012-07-23 09:38
@lee982005
哪位兄弟熟悉3845，我現在搞個正激電源，斷開輸入的時候，LED指示燈出現瞬間的打嗝，帶負載后斷開輸入的時候尤其明顯，7腳VCC在下降過程中會出現電壓反彈，

兄弟們  出現了一個新現象  為什么我的3843反激 帶載后鋸齒波會變成這樣呢？空載是正常的，是不是和工作在連續模式有關？

0
回復
st.you
LV.10
12
2012-07-23 09:44
@shanghaiweiji
兄弟們 出現了一個新現象 為什么我的3843反激帶載后鋸齒波會變成這樣呢？空載是正常的，是不是和工作在連續模式有關？[圖片]
3腳的波形嗎？
0
回復
2012-07-23 14:54
@st.you
3腳的波形嗎？

不是的  這是4腳的的波形  空載時正常的  為什么帶載后會這樣呢   我的最大占空比是0.43左右  所以沒有加斜率補償?shù)?nbsp;   線路是常規的線路  我沒有用3843里面那個運放     2腳接地  光偶直接拉一腳的。

0
回復
2012-07-23 15:02
@shanghaiweiji
不是的 這是4腳的的波形 空載時正常的 為什么帶載后會這樣呢  我的最大占空比是0.43左右 所以沒有加斜率補償?shù)?nbsp;  線路是常規的線路 我沒有用3843里面那個運放    2腳接地 光偶直接拉一腳的。
 這是空載時的波形
0
回復
st.you
LV.10
15
2012-07-23 15:49
@shanghaiweiji
[圖片] 這是空載時的波形

測量一下8腳電壓波形（直流可能有紋波）是不是有問題。

0
回復
hk笨苯
LV.5
16
2012-07-23 16:48
@shanghaiweiji
不是的 這是4腳的的波形 空載時正常的 為什么帶載后會這樣呢  我的最大占空比是0.43左右 所以沒有加斜率補償?shù)?nbsp;  線路是常規的線路 我沒有用3843里面那個運放    2腳接地 光偶直接拉一腳的。
PCB走線的問題
0
回復
2012-07-24 08:40
@hk笨苯
PCB走線的問題

兄弟們 不好意思  上面現象是我測試錯誤造成的   我把示波器的夾子給夾到MOS的 S腳上了. 不好意思 讓兄弟們費心了.

0
回復
冰上鴨子
LV.10
18
2012-07-24 11:25
@shanghaiweiji
兄弟們不好意思 上面現象是我測試錯誤造成的  我把示波器的夾子給夾到MOS的S腳上了.不好意思讓兄弟們費心了.

哈哈 沒見過這樣的波形，還以為有什么新發現呢
