TL494半橋驅動問題

 原理圖完全是按照落木源公司的KD301的典型接法連接的，連接電路后電路一直沒有進入正常的工作狀態，

當主電路Vin=0V，494端Vcc=15V時用紅線圈的電阻非常的熱，

如果將主電路中的Vin加到20V時，沒有輸入電流，麻煩各位誰能幫我解釋一下這是怎么回事啊?。?/P>



KD301驅動器說明



全部回復(15)
正序查看
倒序查看
hms_ok
LV.6
2
2012-07-06 14:53
494沒有正常工作吧！它有震蕩電阻和電容，不能省，9/10腳應該分別接1K電阻到地，這些是最起碼的條件。
0
回復
天然227
LV.3
3
2012-07-06 21:10
@hms_ok
494沒有正常工作吧！它有震蕩電阻和電容，不能省，9/10腳應該分別接1K電阻到地，這些是最起碼的條件。

謝謝您的建議，我在494的5腳接入了20K的電位器，6腳接入了3.3n的電容來控制頻率，4腳是10K電阻接地。對了9、10腳接入電阻的原因是什么呢？對后級電路有什么樣影響呢??？

0
回復
hms_ok
LV.6
4
2012-07-07 08:10
@天然227
謝謝您的建議，我在494的5腳接入了20K的電位器，6腳接入了3.3n的電容來控制頻率，4腳是10K電阻接地。對了9、10腳接入電阻的原因是什么呢？對后級電路有什么樣影響呢！？
你想了解原理，就要分析494的內部電路。你可以先理解成讓方波下降沿更陡，或加速關斷。補充：3腳接地。
0
回復
asouth
LV.8
5
2012-07-07 10:09
我覺得你應該先外接穩壓電源給494加VCC12V看看494輸出波形正常不？再加KD301看正常不？
0
回復
天然227
LV.3
6
2012-07-07 10:09
@hms_ok
你想了解原理，就要分析494的內部電路。你可以先理解成讓方波下降沿更陡，或加速關斷。補充：3腳接地。

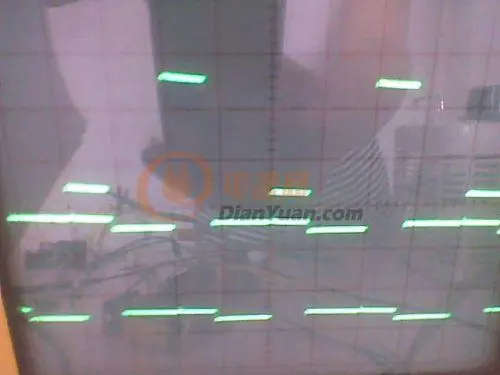

 我3腳沒喲接地，直接將3、2短路了，我測試了在9、10輸出端能夠?qū)崿F(xiàn)兩路獨立的脈沖信號，9、10端的波形為：



0
回復
天然227
LV.3
7
2012-07-07 10:11
@asouth
我覺得你應該先外接穩壓電源給494加VCC12V看看494輸出波形正常不？再加KD301看正常不？

看過494的波形了，輸出脈沖正常的，在上面有插圖

但是加入KD301 以后，就出現了一開始的問題，在KD301 的1、2腳處接的Rg電阻熱的非?？?，我在9、10腳加入10K電阻接地后現象仍沒有改善?。?/p>

0
回復
hms_ok
LV.6
8
2012-07-07 12:39
@天然227
看過494的波形了，輸出脈沖正常的，在上面有插圖但是加入KD301以后，就出現了一開始的問題，在KD301的1、2腳處接的Rg電阻熱的非常快，我在9、10腳加入10K電阻接地后現象仍沒有改善??？

9、10腳電阻太大不好。R23用10K差不多，太小Rg就會發熱。檢查最后面的管子，G、S是否短路了，你要確定它不是三極管。

新手要多看書。

0
回復
bdzn
LV.9
9
2012-07-08 13:27
@hms_ok
9、10腳電阻太大不好。R23用10K差不多，太小Rg就會發熱。檢查最后面的管子，G、S是否短路了，你要確定它不是三極管。新手要多看書。
幫頂
0
回復
天然227
LV.3
10
2012-07-09 19:48
@hms_ok
9、10腳電阻太大不好。R23用10K差不多，太小Rg就會發熱。檢查最后面的管子，G、S是否短路了，你要確定它不是三極管。新手要多看書。

的確是后面有短路的了

現在我將電路糾正后都不熱了，但是當我斷開mos管后，測R13和R23兩端的波形出現如下形式，

那個階梯是什么原因引起的呢?。?a title="點擊看大圖" target="_blank">

0
回復
hms_ok
LV.6
11
2012-07-10 07:54
@天然227
的確是后面有短路的了現在我將電路糾正后都不熱了，但是當我斷開mos管后，測R13和R23兩端的波形出現如下形式，那個階梯是什么原因引起的呢！？[圖片]

估計是內部變壓器伏秒特性引起，應該是正常的吧，你做事一點也不仔細！你提供的圖中可以找到R3嗎？

0
回復
天然227
LV.3
12
2012-07-10 09:29
@hms_ok
估計是內部變壓器伏秒特性引起，應該是正常的吧，你做事一點也不仔細！你提供的圖中可以找到R3嗎？

不好意思啊，是我太不認真了，上面的波形是是R13和R23的波形，我改過來了。

當我把這樣的波形加在mos管兩端時，mos管沒有導通?。?？

（那個低點的臺階會隨著脈寬的增加而變窄，幅值不變）



0
回復
hms_ok
LV.6
13
2012-07-10 10:12
@天然227
不好意思啊，是我太不認真了，上面的波形是是R13和R23的波形，我改過來了。當我把這樣的波形加在mos管兩端時，mos管沒有導通?。?？（那個低點的臺階會隨著脈寬的增加而變窄，幅值不變）
波形正常！mos管沒有導通是mos管的問題或?qū)四銠z測不到
0
回復
天然227
LV.3
14
2012-07-10 19:37
@hms_ok
波形正常！mos管沒有導通是mos管的問題或?qū)四銠z測不到



0
回復
天然227
LV.3
15
2012-07-13 09:55
@hms_ok
波形正常！mos管沒有導通是mos管的問題或?qū)四銠z測不到

檢測mos管時連接電路為：

當Vcc電壓為25V時，用萬用表測得的集電極電阻Rc兩端的電壓約8V，電流怎么會這么小呢？繼續升高電壓沒有什么變化

0
回復
hms_ok
LV.6
16
2012-07-13 12:20
@天然227
檢測mos管時連接電路為：[圖片] 當Vcc電壓為25V時，用萬用表測得的集電極電阻Rc兩端的電壓約8V，電流怎么會這么小呢？繼續升高電壓沒有什么變化
看看第四貼。
