哇,真是好貼啊................

注,,,這一貼為非技術貼,,,,,,,,乃口水貼也.........

DX不要如此說人家.樓主已經表明非專業.雖然樓主把推動.穩壓.過流保護都劃進去.但是無法了解SWITCHING這個電路行為.使得有重大缺失未考慮清楚.還是建議樓主不要搶專業的飯碗.給我們一口飯吃花點錢請專業幫你搞定吧.我認為這樣才是上策.以上提供參考.

哈哈,因為他不是以技術為工作才這樣說的,如果是電子專業的初學者又不一樣,

不錯
值得學習

有問題是肯定的,不然我就不在這發貼了,只希望指出如何更改.
我暫時不懂并不代表以后不懂,不懂并不代表不能涉及該行業.
同時再次歡迎有中國特色的高手再次拍磚.

只能說原理上還是可行的,能夠穩壓,
但是沒有那么大功率的開關管,紋波也很大,
真要做出東西來這個電路肯定是不行的,要全部重來.

我的電路對紋波要求不嚴格,因負載是個恒流源,而且是短時間工作,每次工作不到幾秒后要求將電流降下來.
我用的場管是90A的,還不夠功率?

如果我在場管進入穩壓狀態前給出個信號關閉500Hz的信號,避免場管工作在穩壓狀態,應該可以減少場管的發熱.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149911585.jpg');}" onmousewheel="return imgzoom(this);">

續流二極管畫反了

看來我還是要用電感,我原來就是不想用電感,因為我不會計算電感量和如何選購或制作電感.
兄弟知道該電感和工作頻率如何計算嗎?
PWM IC我是用單片機做的,該單片機可以產生30kHz以下的PWM信號.

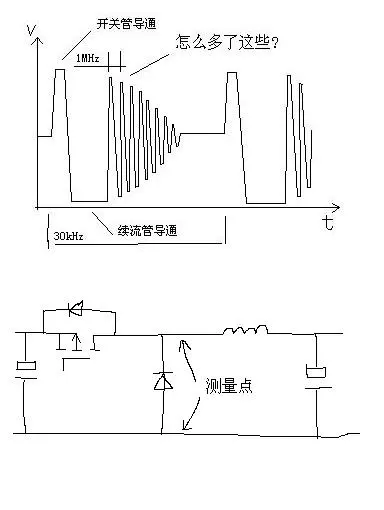

以前我做過一個的類似你修改的圖的電源,就是電感發熱.還有就是在開關管關斷時在電感端會有一個振蕩波形.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149915618.jpg');}" onmousewheel="return imgzoom(this);">

電感小了.

謝謝!
我正在學習雪老師的貼子,改做成反激式開關電源好了.
現在還沒找到如何制作開關變壓器的資料或要求廠家做變壓器要提供什么資料.

1w一塊錢,每100的倍數加100,可以賣3000塊了
