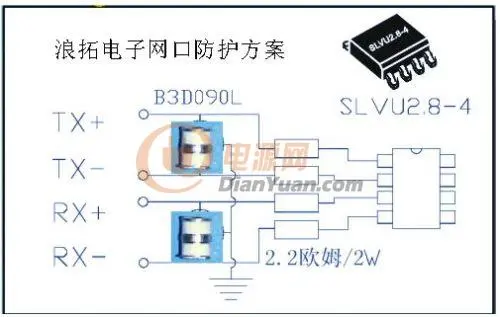

通信設備中的以太網接口防雷保護電路,為解決現有防雷保護電路效果較差、會影響信號傳輸質量等問題,在本發明以太網接口防雷保護電路的各個輸入側端口處設有由氣體放電管組成的第一級保護電路,在各個器件側端口處設有主要由硅保護二極管組成的第二級保護電路,所述第一級保護電路的動作電壓高于所述第二級保護電路的動作電壓,在每一個器件側端口與相應的輸入側端口之間串聯有起退耦作用的限流器件.在第二級保護電路中可采用硅保護二極管與快恢復二極管串聯,或?qū)⒚績蓚€(gè)硅保護二極管正端背靠背連接的方式以減小硅保護二極管的結電容所產生的影響;在第一級保護電路中可采用兩極或三極氣體放電管來實現共模及差模過電壓保護.
有沒有從事這方面的高手.我剛剛從事保安單元,想要點關于這方面的資料.謝謝.
