Ilimit決定了電源的最大輸出功率,也就是過載功率,當然此時磁通量也達到最大.不設定Ki時Ki=1,其影響就是最大磁通量的值.
舉一個例子:假如你要設計一個15W的電源,用TOP244Y就可以了,但你這個電源是全密封的,而且體積很小,TIP244Y可能很熱,這時可換到TOP245Y,它的內阻比244Y要小,發熱也少,但245的Ilimit比244高,變壓器可能會飽和,這是你只要設定Ki值,使245的限流點等于244的限流點,其他設計都不用變.

謝謝您!
是不是這么理解,我用PIExpert設計是軟件自動選擇的是TOP246Y,其ki＝1,Ilim為2.51A,如果我選用TOP247Y,那么就要把KI設為0.75,對吧?

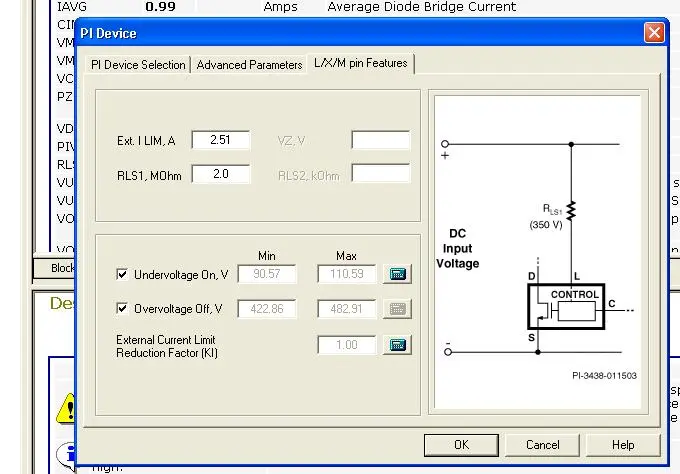

用TOP246Y的選擇500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150102704.jpg');}" onmousewheel="return imgzoom(this);">


用TOP247Y時的選擇500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150102756.jpg');}" onmousewheel="return imgzoom(this);">

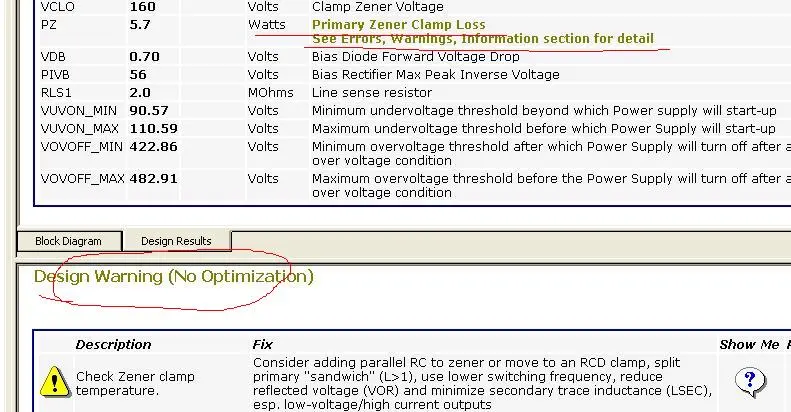

再請教一個問題,還是在PIExpert中,重新一些警告有沒有關系,就像圖所視500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150103294.jpg');}" onmousewheel="return imgzoom(this);">

警告就是要引起注意,要看具體應用情況.

Yes.

建議您使用PIExpert中的PIXls來設計變壓器.在PIXls中,可以很好的和IC結合,靈活的設計變壓器
