大家?guī)兔纯催@個LM393構成的滯環比較器



在這個滯環比較器中,請問:
1.Uth1,Uth2表示什么?是滯環比較器的上下門限值嗎?這兩個計算公式是如何得來的?
2.Uth2中的UOlow表示什么?是393的輸出低電平電壓值嗎?這個數值是多少?手冊上怎么找不到,還有它的輸出高電平電壓值是多少呢?
謝謝!
全部回復(18)
正序查看
倒序查看
老狼
LV.8
2
2004-08-25 11:57
回答:

1、Vth1是LM393輸出口由高電平轉換為低電平的電壓.
   Vth2是LM393輸出口由低電平轉換為高電平的電壓.
   這幾個公式是根據運算放大器電壓計算時電壓疊加原理.
   這方面的知識在大學里應該會學到.具體叫什么定律,我也忘了.

2、Vth2中的UOlow是指LM393輸出低低電平是的電壓值,ONSEMI的393典型值為150mv,在DATASHEET中應該可以找到.高電平的電壓值可以看作為VCC的值.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093451303.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
ruohan
LV.9
3
2004-08-25 12:16
就是用KVL定率,得到的LM393 正極的輸入端的電壓,
根據虛短的概念,就是LM393 反相端的輸入電壓,
0
回復
2004-08-26 10:05
@老狼
回答:1、Vth1是LM393輸出口由高電平轉換為低電平的電壓.  Vth2是LM393輸出口由低電平轉換為高電平的電壓.  這幾個公式是根據運算放大器電壓計算時電壓疊加原理.  這方面的知識在大學里應該會學到.具體叫什么定律,我也忘了.2、Vth2中的UOlow是指LM393輸出低低電平是的電壓值,ONSEMI的393典型值為150mv,在DATASHEET中應該可以找到.高電平的電壓值可以看作為VCC的值.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093451303.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝!基本的原理和公式推倒已經搞明白了.
  可是對于你說的“高電平的電壓值可以看作為VCC的值.”好像不是很對,因為如果這樣的話就相當于沒有集電極的上拉電阻RL,Vth1的表達式中也不應該出現RL項,但是對于393來說,推薦的RL是3K,也就是說只有當(R1+R2)遠遠大于RL的時候才有“高電平的電壓值可以看作為VCC的值.”

看看下面這個圖,劉勝利老師書中的288頁.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093530652.jpg');}" onmousewheel="return imgzoom(this);">

其中,CS是3879的過流保護端,上限電壓是2.5V.

請幫忙分析一下,一旦輸出過壓以后,按照書中的說法,“輸出過壓比較器輸出低電平”,那么“TO IC1 CS”的電壓是多少呢?怎么能實現關斷脈沖呢?

謝謝.
下面是劉勝利老師“現代高頻開關電源實用技術”書中與本問題相關的頁面.
1093531031.pdf
0
回復
2004-08-26 11:21
@細節決定成敗
謝謝!基本的原理和公式推倒已經搞明白了.  可是對于你說的“高電平的電壓值可以看作為VCC的值.”好像不是很對,因為如果這樣的話就相當于沒有集電極的上拉電阻RL,Vth1的表達式中也不應該出現RL項,但是對于393來說,推薦的RL是3K,也就是說只有當(R1+R2)遠遠大于RL的時候才有“高電平的電壓值可以看作為VCC的值.”看看下面這個圖,劉勝利老師書中的288頁.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093530652.jpg');}"onmousewheel="returnimgzoom(this);">其中,CS是3879的過流保護端,上限電壓是2.5V.請幫忙分析一下,一旦輸出過壓以后,按照書中的說法,“輸出過壓比較器輸出低電平”,那么“TOIC1CS”的電壓是多少呢?怎么能實現關斷脈沖呢?謝謝.下面是劉勝利老師“現代高頻開關電源實用技術”書中與本問題相關的頁面.1093531031.pdf
如果我想在"TO IC1 CS"端得到1.2V的電壓信號,那么應該怎么改變電路參數呢?謝謝
0
回復
老狼
LV.8
6
2004-08-26 14:31
@細節決定成敗
謝謝!基本的原理和公式推倒已經搞明白了.  可是對于你說的“高電平的電壓值可以看作為VCC的值.”好像不是很對,因為如果這樣的話就相當于沒有集電極的上拉電阻RL,Vth1的表達式中也不應該出現RL項,但是對于393來說,推薦的RL是3K,也就是說只有當(R1+R2)遠遠大于RL的時候才有“高電平的電壓值可以看作為VCC的值.”看看下面這個圖,劉勝利老師書中的288頁.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093530652.jpg');}"onmousewheel="returnimgzoom(this);">其中,CS是3879的過流保護端,上限電壓是2.5V.請幫忙分析一下,一旦輸出過壓以后,按照書中的說法,“輸出過壓比較器輸出低電平”,那么“TOIC1CS”的電壓是多少呢?怎么能實現關斷脈沖呢?謝謝.下面是劉勝利老師“現代高頻開關電源實用技術”書中與本問題相關的頁面.1093531031.pdf
你說的不錯,在所有電路中,如果要準確計算出各點的電壓值,就要考慮到所有的元器件參數.
0
回復
老狼
LV.8
7
2004-08-26 15:39
@老狼
你說的不錯,在所有電路中,如果要準確計算出各點的電壓值,就要考慮到所有的元器件參數.
兄弟,看書看得蠻仔細的,值得表揚一下.

我也把這本書拿出來看了一下.書上寫的是錯誤的.

正確應該是:輸入過、欠壓,輸出過壓時,“TO IC1 CS”腳的電壓變?yōu)楦唠娖?IC1保護.而且單從圖9-39這張保護電路圖來看,從“TO IC1 CS” 輸出的電平應該是12VDC.

還有,我想在他的原理圖上直接得到1.2V的電壓,光用電阻分壓是難以得到穩定的1.2VDC,因為IC7、IC1B上相當于有兩個變化的電源,不好計算.我的想法是直接在“TO IC1 CS”腳上并聯一個1W的穩壓管.當“TO IC1 CS”腳為高電平,就被穩壓在1.2VDC上.如果接12VDC的兩個電阻選擇合適的話,0.5W的功率也足夠了.你說呢?

不知道你清楚了沒有.如果不清楚,我再把電路圖仔細分析一下.
0
回復
2004-08-26 18:39
@老狼
兄弟,看書看得蠻仔細的,值得表揚一下.我也把這本書拿出來看了一下.書上寫的是錯誤的.正確應該是:輸入過、欠壓,輸出過壓時,“TOIC1CS”腳的電壓變?yōu)楦唠娖?IC1保護.而且單從圖9-39這張保護電路圖來看,從“TOIC1CS”輸出的電平應該是12VDC.還有,我想在他的原理圖上直接得到1.2V的電壓,光用電阻分壓是難以得到穩定的1.2VDC,因為IC7、IC1B上相當于有兩個變化的電源,不好計算.我的想法是直接在“TOIC1CS”腳上并聯一個1W的穩壓管.當“TOIC1CS”腳為高電平,就被穩壓在1.2VDC上.如果接12VDC的兩個電阻選擇合適的話,0.5W的功率也足夠了.你說呢?不知道你清楚了沒有.如果不清楚,我再把電路圖仔細分析一下.
真是感謝這位大哥的熱心幫助!難得你把書都翻出來了!謝謝


正確應該是:輸入過、欠壓,輸出過壓時,“TO IC1 CS”腳的電壓變?yōu)楦唠娖?IC1保護.而且單從圖9-39這張保護電路圖來看,從“TO IC1 CS” 輸出的電平應該是12VDC.

的確如你所說:輸入過、欠壓,輸出過壓時,“TO IC1 CS”腳的電壓變?yōu)楦唠娖?IC1保護,也就是這個時候關斷IC1的脈沖.
但是,有個問題:如果照你所說,輸出的電平是12V的話,恐怕有點問題.因為IC1(UC3879)的CS的門限電平是2.5V,通常情況下送到IC1的保護信號應該控制在2.5V左右,對嗎?


“還有,我想在他的原理圖上直接得到1.2V的電壓,光用電阻分壓是難以得到穩定的1.2VDC,因為IC7、IC1B上相當于有兩個變化的電源,不好計算.我的想法是直接在“TO IC1 CS”腳上并聯一個1W的穩壓管.當“TO IC1 CS”腳為高電平,就被穩壓在1.2VDC上.如果接12VDC的兩個電阻選擇合適的話,0.5W的功率也足夠了.你說呢? ”

對于你說的采用并聯穩壓管的方法不知道可行不,393的推薦上拉電阻是3K,也就說是4mA的電流,那么如何確定需要多大功率的穩壓二極管呢?是1.2V*4mA=4.8mW嗎?不對吧


另外,對于圖中的輸入過壓和欠壓之路,為什么要采用光歐的方式呢?
D301和D302那兩個二極管是用來做什么的?
0
回復
老狼
LV.8
9
2004-08-26 23:19
@細節決定成敗
真是感謝這位大哥的熱心幫助!難得你把書都翻出來了!謝謝“正確應該是:輸入過、欠壓,輸出過壓時,“TOIC1CS”腳的電壓變?yōu)楦唠娖?IC1保護.而且單從圖9-39這張保護電路圖來看,從“TOIC1CS”輸出的電平應該是12VDC.“的確如你所說:輸入過、欠壓,輸出過壓時,“TOIC1CS”腳的電壓變?yōu)楦唠娖?IC1保護,也就是這個時候關斷IC1的脈沖.但是,有個問題:如果照你所說,輸出的電平是12V的話,恐怕有點問題.因為IC1(UC3879)的CS的門限電平是2.5V,通常情況下送到IC1的保護信號應該控制在2.5V左右,對嗎?“還有,我想在他的原理圖上直接得到1.2V的電壓,光用電阻分壓是難以得到穩定的1.2VDC,因為IC7、IC1B上相當于有兩個變化的電源,不好計算.我的想法是直接在“TOIC1CS”腳上并聯一個1W的穩壓管.當“TOIC1CS”腳為高電平,就被穩壓在1.2VDC上.如果接12VDC的兩個電阻選擇合適的話,0.5W的功率也足夠了.你說呢?”對于你說的采用并聯穩壓管的方法不知道可行不,393的推薦上拉電阻是3K,也就說是4mA的電流,那么如何確定需要多大功率的穩壓二極管呢?是1.2V*4mA=4.8mW嗎?不對吧另外,對于圖中的輸入過壓和欠壓之路,為什么要采用光歐的方式呢?D301和D302那兩個二極管是用來做什么的?
首先、回答第一個問題:
UC3879的CS腳.從規格書上看,只是說電壓超過2.5V,芯片停止振蕩.而不是你所說的最高電壓只能到2.5VDC.

見圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093575583.jpg');}" onmousewheel="return imgzoom(this);">


其次、穩壓管功率不是你這樣算的,應該查對應的技術參數.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093575913.jpg');}" onmousewheel="return imgzoom(this);">

從以上數據看,應該滿足你的要求.不過從可靠性來講,我建議上拉電阻還是再選阻值大一點.


第三、在于為什么用光耦,我想總不外乎起隔離作用了.因為這芯片控制是在次級(象平常我們用的TL494一樣,我也沒有用過這個芯片,這是我的猜想).而輸入欠壓、過壓是初級的事,所以用了光耦隔離.

第四、D301、D302組成了一個或門,只要隨便哪一路輸出高電平,電源就保護.
芯片資料見附件:
1093577010.pdf


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093576787.gif');}" onmousewheel="return imgzoom(this);">
0
回復
2004-08-27 12:40
@老狼
首先、回答第一個問題:UC3879的CS腳.從規格書上看,只是說電壓超過2.5V,芯片停止振蕩.而不是你所說的最高電壓只能到2.5VDC.見圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093575583.jpg');}"onmousewheel="returnimgzoom(this);">其次、穩壓管功率不是你這樣算的,應該查對應的技術參數.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093575913.jpg');}"onmousewheel="returnimgzoom(this);">從以上數據看,應該滿足你的要求.不過從可靠性來講,我建議上拉電阻還是再選阻值大一點.第三、在于為什么用光耦,我想總不外乎起隔離作用了.因為這芯片控制是在次級(象平常我們用的TL494一樣,我也沒有用過這個芯片,這是我的猜想).而輸入欠壓、過壓是初級的事,所以用了光耦隔離.第四、D301、D302組成了一個或門,只要隨便哪一路輸出高電平,電源就保護.芯片資料見附件:1093577010.pdf[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093576787.gif');}"onmousewheel="returnimgzoom(this);">
回答如下;

1.CS的門限電平是2.5V,也就是說如果CS的電壓大于2.5V的情況下,IC將關閉脈沖輸出.雖然CS的電壓大于2.5V(比如:4V)也能實現關閉脈沖,但是通常情況下我們在設計電路的時候,將輸入到CS的信號的電平設計到多少合適呢?

2.對于你說的穩壓管的功率問題,TEST CONDITION中的電流IZ就是許可通過的最大電流嗎?

3.至于光耦的隔離作用,“因為這芯片控制是在次級(象平常我們用的TL494一樣,我也沒有用過這個芯片,這是我的猜想).而輸入欠壓、過壓是初級的事”我不是很理解.“因為這芯片控制是在次級“???

4.D301、D302組成了一個或門,這一點我能理解.但是,393或者光歐都應該是集電極開路的,本身可以直接并聯?對嗎?也就說直接聯起來就是一個或門? (應該是與門,對吧?)
  還有,如果用了二極管的話,那么在二極管前面的穩壓管的電壓等級似乎應該選得更大些,UZ>=(UCS+UD),其中UZ表示穩壓管的電壓等級,UCS表示CS的門限電平,UD表示二極管的正相壓降.這么分析對不?通常選用普通二極管還是肖特基呢?

謝謝
0
回復
老狼
LV.8
11
2004-08-29 14:33
@細節決定成敗
回答如下;1.CS的門限電平是2.5V,也就是說如果CS的電壓大于2.5V的情況下,IC將關閉脈沖輸出.雖然CS的電壓大于2.5V(比如:4V)也能實現關閉脈沖,但是通常情況下我們在設計電路的時候,將輸入到CS的信號的電平設計到多少合適呢?2.對于你說的穩壓管的功率問題,TESTCONDITION中的電流IZ就是許可通過的最大電流嗎?3.至于光耦的隔離作用,“因為這芯片控制是在次級(象平常我們用的TL494一樣,我也沒有用過這個芯片,這是我的猜想).而輸入欠壓、過壓是初級的事”我不是很理解.“因為這芯片控制是在次級“???4.D301、D302組成了一個或門,這一點我能理解.但是,393或者光歐都應該是集電極開路的,本身可以直接并聯?對嗎?也就說直接聯起來就是一個或門?(應該是與門,對吧?)  還有,如果用了二極管的話,那么在二極管前面的穩壓管的電壓等級似乎應該選得更大些,UZ>=(UCS+UD),其中UZ表示穩壓管的電壓等級,UCS表示CS的門限電平,UD表示二極管的正相壓降.這么分析對不?通常選用普通二極管還是肖特基呢?謝謝
再回復:

1、關于到控制腳的電平,設計到底為多少合適,這就要根據每不同芯片來定了.一般只要滿足芯片本身要求、你自己實際設計的線路要求就行了.但絕對不能超過芯片本身的工作電壓.

2、是.是允許長期工作的電流

3、我的意思是說:象TL494這種芯片,它的控制地就是輸出的地.也就是說TL494的控制地與初級整流地是隔離的,而你上面提到的芯片可能也是這種用法,所以只要是與初級有聯系的,都要用光耦隔離,以保證初次級隔離,滿足安全要求.

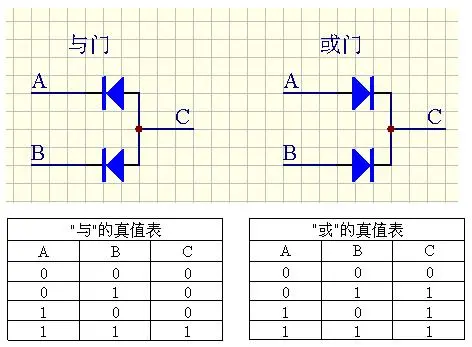

4、不可以直接并聯,因為在它們的輸出端都接有上拉電阻.如果你的設計中是低電平有效的話,那是可以直接并聯的.你可以分析一下,在上面的原理圖中,去除兩個二極管,假如發生輸出過壓情況,在CS端能有高電平出現嗎?
另外,可以肯定地告訴你,是一個“或門”

見圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093804145.jpg');}" onmousewheel="return imgzoom(this);">


5、你的分析完全正確.我上面的建議是在信號輸出端直接并聯穩壓管,得到你想要的電壓值.這樣可以不考慮其他電壓影響了.
這種過小信號的二極管通常只要用最常用的1N4148就行了.
0
回復
2004-08-29 18:56
@老狼
再回復:1、關于到控制腳的電平,設計到底為多少合適,這就要根據每不同芯片來定了.一般只要滿足芯片本身要求、你自己實際設計的線路要求就行了.但絕對不能超過芯片本身的工作電壓.2、是.是允許長期工作的電流3、我的意思是說:象TL494這種芯片,它的控制地就是輸出的地.也就是說TL494的控制地與初級整流地是隔離的,而你上面提到的芯片可能也是這種用法,所以只要是與初級有聯系的,都要用光耦隔離,以保證初次級隔離,滿足安全要求.4、不可以直接并聯,因為在它們的輸出端都接有上拉電阻.如果你的設計中是低電平有效的話,那是可以直接并聯的.你可以分析一下,在上面的原理圖中,去除兩個二極管,假如發生輸出過壓情況,在CS端能有高電平出現嗎?另外,可以肯定地告訴你,是一個“或門”見圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093804145.jpg');}"onmousewheel="returnimgzoom(this);">5、你的分析完全正確.我上面的建議是在信號輸出端直接并聯穩壓管,得到你想要的電壓值.這樣可以不考慮其他電壓影響了.這種過小信號的二極管通常只要用最常用的1N4148就行了.
已然明白,謝謝!
0
回復
老狼
LV.8
13
2004-08-30 08:44
@細節決定成敗
已然明白,謝謝!
別客氣!

大家共同進步!!!
0
回復
sweetcoffee
LV.5
14
2006-10-11 21:34
@ruohan
就是用KVL定率,得到的LM393正極的輸入端的電壓,根據虛短的概念,就是LM393反相端的輸入電壓,
記得學模電的時候說的是只有在深度負反饋的情況下才可以運用虛短和虛斷的概念的吧
0
回復
yuchuan
LV.5
15
2008-06-19 20:15
@sweetcoffee
記得學模電的時候說的是只有在深度負反饋的情況下才可以運用虛短和虛斷的概念的吧
樓主公布的兩個公式可以計算運放的電壓是不是啊?請教高手
0
回復
stupid_guy
LV.2
16
2008-06-19 23:05
@老狼
別客氣!大家共同進步!!!
真是太精彩了.有機會再請教你.先謝謝了.
0
回復
yuchuan
LV.5
17
2008-06-21 16:01
@yuchuan
樓主公布的兩個公式可以計算運放的電壓是不是啊?請教高手
怎么沒有人回復我的貼子呢?
0
回復
zyb123
LV.5
18
2008-06-21 18:50
@yuchuan
怎么沒有人回復我的貼子呢?
論觸電現象
0
回復
qhdfly
LV.2
19
2008-10-12 10:43
你能用lm393搭建一個三態滯環比較器嗎,或者用其它的方法.謝謝.在pspice中沒有三態滯環比較器.
0
回復
