頂上求助!

在論壇里找了些資料
慢慢加深了對3842的了解
發現用3842反激式同時做幾路輸出似乎不太合適
尤其是在對兩路或兩路以上的輸出電壓穩定度要求均較高時
因為反饋繞組只能對次級的主繞組穩壓
這樣理解對嗎?

還有兩個問題:
1、如果輸出有四組,一組穩定度有要求,另幾組不要求,怎么讓反饋繞組反饋我想穩壓的那個次級繞組呢?是通過變壓器的繞制工藝來實現么?
2、如果輸出有兩組要求電壓穩定度,是不是就不能用3842了?用什么片子比較好呢?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151052255.jpg');}" onmousewheel="return imgzoom(this);">

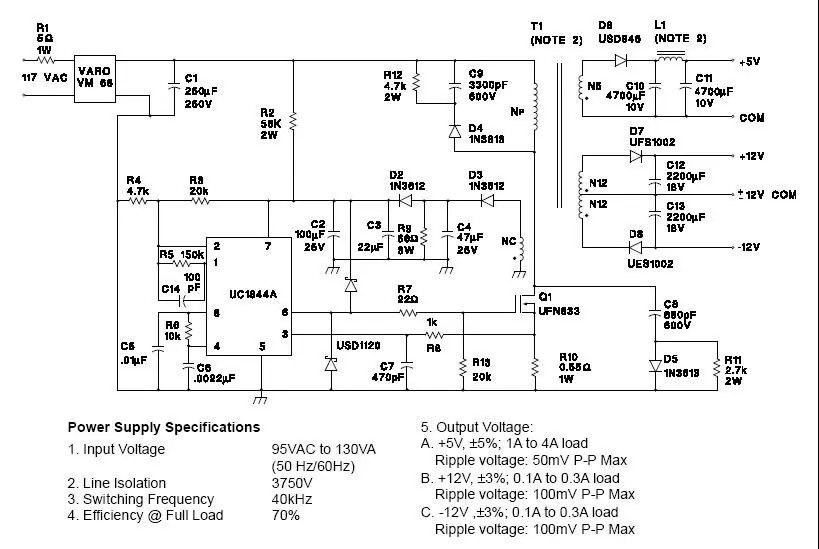

還有一個疑問,既然只能穩定一個次級繞組的電壓,那為何datasheet中的這個應用電路的三組輸出穩定度都能做到5%以內啊?

不明白你指的反饋繞組是哪個﹖是指聯到IC的VCC PIN的那個繞組嗎﹖

是的,就是上圖中的Nc

這個繞組一般用來給IC供電﹐對穩定輸出電壓沒有直接的作用

那上圖怎么還號稱三組輸出的穩定度能達到3%啊
又沒見輸出電壓反饋電路
感覺這資料有誤導之嫌

我沒有用過3842,打算用.但是我感覺你說的交叉調整率與控制芯片沒多少關系.關鍵是反饋電路設計.根據穩定度的要求,選擇反饋電流比例.也有的直接用一路.

你的理解有誤,3%能夠達到.這是通過Nc繞組提供電壓的大小來控制整個輸出,你可以看看3844的2腳功能．會找到答案．

假如次級輸出只有一組,要求電壓穩定度1%,光靠Nc來提供反饋電壓是不是很難做得到?3842是不是一般都會采用加光耦的那種輸出電壓反饋方式啊?

應該比較難吧,沒有試過.可以每路都用光偶的,如果路數太多感覺怪的.

請大夏指教如何設計反饋回路,電阻取樣的那種就行,我想這是電路的關鍵...

一般用0.98v/Ipk就是電阻值了.

感覺這個圖中所說的負載調整率的確有誤導,它采用的是原邊反饋,就是反饋信號是IC的VDD信號電壓,靠變壓器耦合調整副邊的輸出繞組電壓,但是調整率絕對做不到5V從1A到4A調整率能控制在5%以內,無論我怎么調試,都沒有實現

建議把2腳接地的方法做,1腳接光藕,對于你來說,這樣會很簡單也比較好理解.

有一個新問題:上圖中的R9,就是并在反饋繞組上的68歐的電阻起什么作用啊?我看壇子里大家不少關于3842的應用電路中都沒有這個電阻,是不是可有可無啊?

我也贊同將2腳接GND
將光耦接在1腳,這樣反饋電路好設計

如果我的輸出電壓比較高(比如400V),采用光耦加TL431的方式做反饋好不好實現阿

對于多路輸出一般反饋接在電壓較高的一組,其他組由精確匝比相互耦合控制
