首先介紹我遇見的情況.我們采用TOP249芯片制作開關電源.三路輸出.
主輸出為5V,4A, 12V,4A, 12V, 4A;變壓器的設計是用PI軟件設計的.
上電出現這樣的情況,希望大家參加談論,主輸出為5V,不上負載的時候電壓還可以能在5V上跳動.上了負載10歐的,電壓就下來了.調節(jié)不上去.看TOP的D腳.感覺占空比沒有變化.更讓人想不通的是,TOP是間斷的工作.用示波器看的.從個個現象看.我的TOP是頻繁重起.大家怎么看?
謝謝指教.如果有對這方面干興趣的朋友請和我聯(lián)系.我的MSN是:FJJILIN2000@HOTMAIL.COM,qq是327144325.郵箱是FJJILIN@TOM.COM
希望與大家在開關電源交流中成為朋友.
謝謝大家的幫助.
請雪老師以及用過TOP249的朋友進來參加討論!
全部回復(43)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093534108.jpg');}" onmousewheel="return imgzoom(this);">@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093534108.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093534130.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093534130.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093534149.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093534249.jpg');}" onmousewheel="return imgzoom(this);">@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093534249.jpg');}"onmousewheel="returnimgzoom(this);">
對于C12如果換成無極型的.有什么不一樣嗎?
對于無極性和電解電容.在電路中的作用是什么,大家怎么看?
對于無極性和電解電容.在電路中的作用是什么,大家怎么看?
0
回復
@king-騎士
為什么大家看貼不回貼呢?如果會就請告訴我.也可以就相應的話題.說說自己的看法.如果不會.還請大家頂一下.以免沉下去..畢竟是在實驗中遇見的.你們也會從中學到一些東西.謝謝大家的合作.因為我的問題現在還沒有解決希望大家?guī)椭?謝謝!·

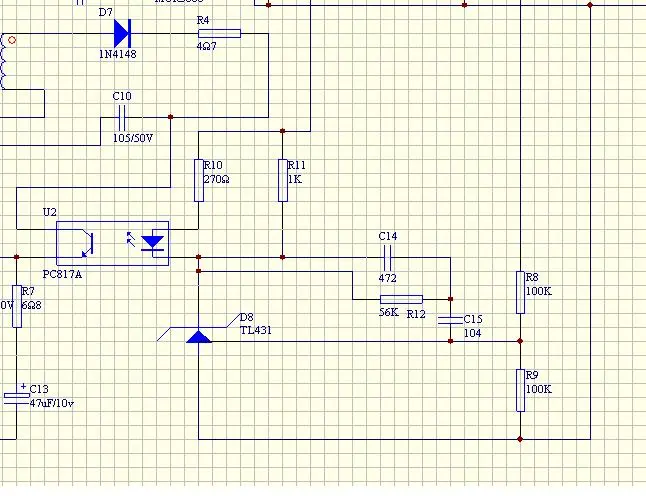

我沒有用過TOP系列的管子.只能給你有限的建議.看來你對TL431的理解存在問題,你在貼的圖中紅色小字的那段話有問題.建議你先好好閱讀TL431的相關文章,本論壇里也有詳細討論TL431的帖子,可以參考.另外,你的電壓采樣電阻采用兩個100K電阻是不合適的,改為兩個10K看看吧.
不知道變壓器是否設計的合理,并不會因為是專業(yè)人氏制造就沒有問題.很多時候是設計的問題.
不知道變壓器是否設計的合理,并不會因為是專業(yè)人氏制造就沒有問題.很多時候是設計的問題.
0
回復
@king-騎士
謝謝你的提醒的.我知道了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093548968.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093548968.jpg');}"onmousewheel="returnimgzoom(this);">

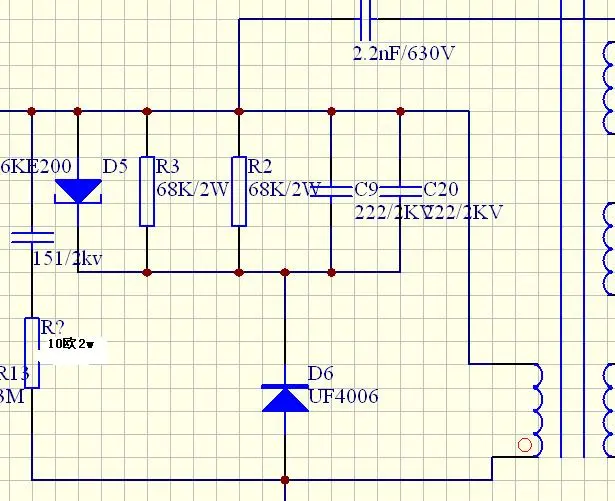

關于我以前出現的情況我采用了改變嵌位電路的方式.
借鑒別人的電路圖.但是就是把R?那部分加入去了.
輸出有了明顯變化.可以有了理想的輸出.但是出現個問題
我的TOP片子很熱.非常.不能如許的地步的.
我想如果我不該我的嵌位電路和改變有什么變化.
在改后.我的嵌位電路的電壓走向是什么樣的.
是通過怎么樣的分析.我的TOP工作的.
不明白的. 謝謝
借鑒別人的電路圖.但是就是把R?那部分加入去了.
輸出有了明顯變化.可以有了理想的輸出.但是出現個問題
我的TOP片子很熱.非常.不能如許的地步的.
我想如果我不該我的嵌位電路和改變有什么變化.
在改后.我的嵌位電路的電壓走向是什么樣的.
是通過怎么樣的分析.我的TOP工作的.
不明白的. 謝謝
0
回復
@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093548968.jpg');}"onmousewheel="returnimgzoom(this);">
把R13那條支路去掉.D9去掉.C19,C20去掉一個.盛下的容量減小一個數量級.
