IC TOP244Y  外圍電路.
1151041667.doc

典型電路中,C腳電容用6.8歐姆串連47uF電解.同時并聯一個0.1uF電容.看你的情況,C腳電壓有跌落,造成IC再次啟動了.另外不知道你次級側光耦供電從哪里取的,輸出電壓是如何采樣的?輸出濾波的電解電容都多大?此波形是在什么負載條件下測量的?

請教:1>.是6.8歐姆串47UF后,再并0.1UF嗎?

      2>.我有幾組輸出,一個是6V :5T,還有一個是3.3v:3T.
采用的是PI型濾波,兩組都有一個小電感,電感前后都有一個電容,兩個電容都是相等的1800uf.
     3>.取樣電壓是從電感后面6V采樣.6v的電壓波形和3.3v一樣.
      4>.都是在滿載時候的波形.
      5>.謝謝你的建議,我去試一下.

我試驗了改為6.8歐姆,并了0.1uf,效果還是一樣.我認為C腳的電壓雖然有一點下降,但它的電壓高于5v,所以應該不是C腳的電位影響的.只有當C腳的電位低于4.7V是后,才會影響.你還能給我一些建議嗎?

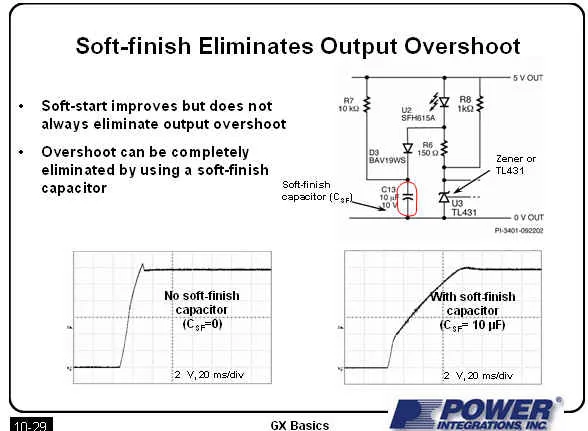

你的次級反饋電阻的分壓比好象不對.將下面的電阻改為5.1K試試.上面的電阻相應按比例改變.還不行的話,加一下下面的緩啟動電路.因?yàn)槟爿敵鲭娙莸目側萘刻罅?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151054277.jpg');}" onmousewheel="return imgzoom(this);">

你好,謝謝你的建議,我試驗了,效果好多了.你能不能說一下原理嗎?我怕我的理解和你不一樣.

ding

光偶提前參與反饋.
