各位大俠：以下為一款DCDC反激電源的Vgs和Vds波形。請教下為什么會是這個樣子，

一般不是分為2級振蕩，中間有個平臺的么，怎么這個平臺沒了？

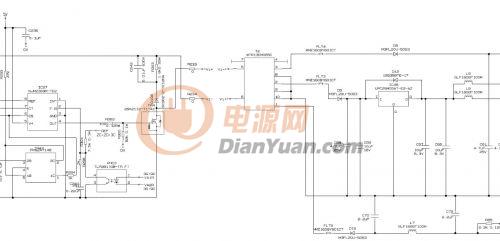

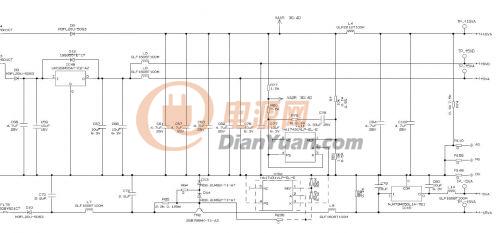

電源參數為：Vin=24V,Vout=15V,Lp=90uH,

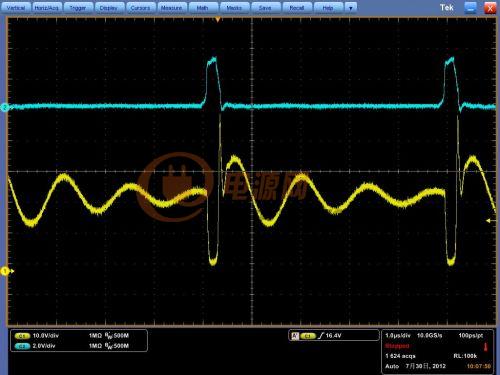

第一張圖：無RCD吸收

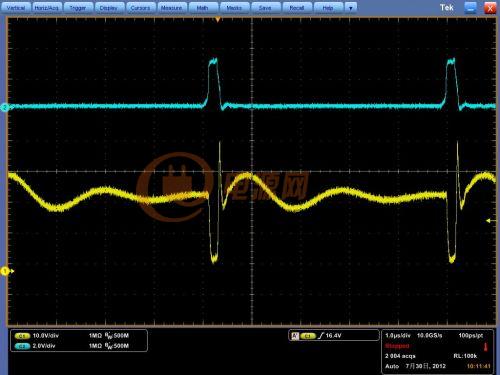

第二張圖：有RCD吸收（也許參數沒調好？）

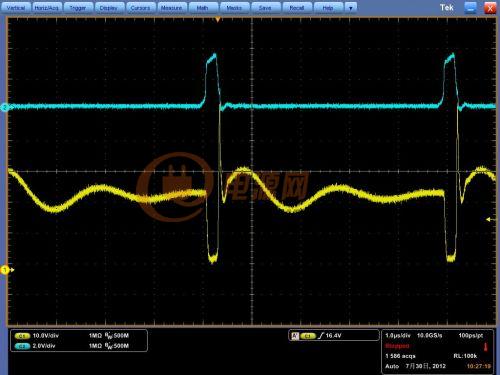

第三張圖：有RCD吸收，但是過了2分鐘后，尖峰電壓慢慢的又增大了，直至MOS燒毀。

以上波形都是空載時候的，但是有帶假負載。請各位專家?guī)兔馕鱿?，謝謝！
