34063作buck電路,問題請教?各位老師一定幫忙啊!
如圖所示,負載電流帶到0.27A,此時負載電阻為96ohm,輸出電壓24V還能穩壓,當負載電阻降到84ohm時,電壓降到16.7v,是不是圖中參數不對,還有,此時圖中R22,R23都比較燙.Q4也很燙,而且隨著負載電流的增大,5腳的鋸齒波頻率也在變化.各位老師幫忙啊?
全部回復(56)
正序查看
倒序查看
@飄逸
我忘了問頻率了.你的芯片最大占空比是多大,大概應該用到80%以上的占空比
34063最大佔空比可達90%以上.我現在已經取消了R22,R23,改用NPN的TIP41,當然圖中的EC會反過來,同時,2腳接TIP41的基極.現象同用TIP42一樣.也只能帶到0.27A的負載.並且電壓還在緩慢下降.還有一個問題,空載時3腳的鋸齒波很好,帶載(0.27A)時嚴重變形,而且空載和帶載時頻率完全不一樣,幾乎相差一半.(電容已換成102,空載:25KHZ,帶載12.5KHZ,當然有一點差異.)
0
回復
@dxgung
34063最大佔空比可達90%以上.我現在已經取消了R22,R23,改用NPN的TIP41,當然圖中的EC會反過來,同時,2腳接TIP41的基極.現象同用TIP42一樣.也只能帶到0.27A的負載.並且電壓還在緩慢下降.還有一個問題,空載時3腳的鋸齒波很好,帶載(0.27A)時嚴重變形,而且空載和帶載時頻率完全不一樣,幾乎相差一半.(電容已換成102,空載:25KHZ,帶載12.5KHZ,當然有一點差異.)
TIP42帶不了這么大的載.它的最大耗散功率好象只有兩瓦.Vce1.5V.
0
回復
@dxgung
34063最大佔空比可達90%以上.我現在已經取消了R22,R23,改用NPN的TIP41,當然圖中的EC會反過來,同時,2腳接TIP41的基極.現象同用TIP42一樣.也只能帶到0.27A的負載.並且電壓還在緩慢下降.還有一個問題,空載時3腳的鋸齒波很好,帶載(0.27A)時嚴重變形,而且空載和帶載時頻率完全不一樣,幾乎相差一半.(電容已換成102,空載:25KHZ,帶載12.5KHZ,當然有一點差異.)
電感400UH左右就差不多了,帶載大以后電壓往下降你還是查查與三極管的發熱有沒有關系吧
0
回復
@飄逸
還有R23

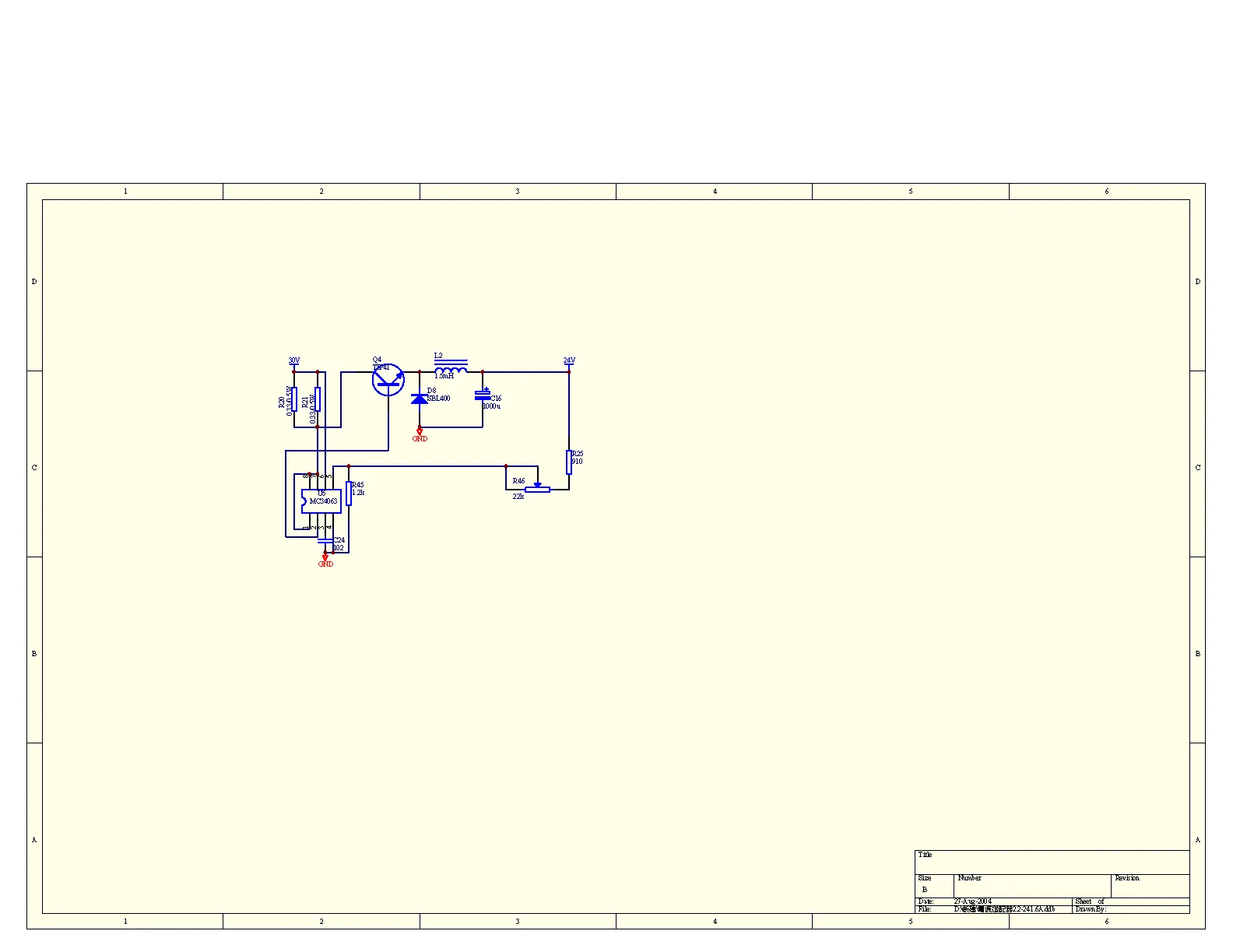

我現在已經改成下圖,跟上面的差不多,一個為集電集輸出,控制PNP管,一個為射極輸出,控制NPN管.這樣可以減少電阻.可是效果同上面哪個一樣,負載不能大于0.27A.電感量減小更不行,奇怪了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093647602.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093647602.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@dxgung
我現在已經改成下圖,跟上面的差不多,一個為集電集輸出,控制PNP管,一個為射極輸出,控制NPN管.這樣可以減少電阻.可是效果同上面哪個一樣,負載不能大于0.27A.電感量減小更不行,奇怪了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093647602.png');}"onmousewheel="returnimgzoom(this);">
如上圖,我已將C24改為10p,L2降為3uH(在磁心上只有1匝了)左右,現在能夠帶到1A負載了(當然此時發熱量也比較大),如果增大電感量,電壓會降低,究竟問題出在哪里呢?各位老師,能夠幫忙的幫忙啊!
0
回復
@dxgung
我現在已經改成下圖,跟上面的差不多,一個為集電集輸出,控制PNP管,一個為射極輸出,控制NPN管.這樣可以減少電阻.可是效果同上面哪個一樣,負載不能大于0.27A.電感量減小更不行,奇怪了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093647602.png');}"onmousewheel="returnimgzoom(this);">
我現在的情況是主要是:我?guī)嗤呢撦d電阻,增大定時電容,電感量不變,輸出電壓會降低.定時電容不變,電感量減小,電壓會升高.而我現在的電感量是2.5uH,定時電容為10pf,還到1.1A負載時頻率約100KHz.電感量不能再減小了(只有一匝了),頻率也是ic的最大頻率了.
0
回復
@jr-y
電感用什么磁芯?氣隙多少?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093789579.bmp');}" onmousewheel="return imgzoom(this);">
電感EE-25氣隙0.4-0.5mm,0.45*45T
0
回復
@jr-y
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093789579.bmp');}"onmousewheel="returnimgzoom(this);">電感EE-25氣隙0.4-0.5mm,0.45*45T
說名一下:我的貼子是12V輸出3A.
0
回復
@jr-y
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093789579.bmp');}"onmousewheel="returnimgzoom(this);">電感EE-25氣隙0.4-0.5mm,0.45*45T
由於上午不能進網.感謝你的回應.6腳接7腳的0.33的電阻,好像我看到資料中,該電陰=0.3V/Io,你的輸出電流為3A,即電陰應該在0.1ohm左右.不知道是不是我的理解有誤.我的要求輸入30v,輸出24v,1.6A,我現在有EE22的磁心,我應該用多大的線來繞多少圈?這位老師能夠再指點一下嗎?
