求測試COMPAQ筆記本電池的方法.

大家好,我是做二手筆記本電池的,COMPAQ的筆記本電池如果沒有筆記本的話,根本不能做沖放電的測試,不知哪位朋友有辦法可以指點一下.

全部回復(32)

只看樓主

正序查看

倒序查看

qiuyy

LV.6

2006-06-28 11:26

它們的芯片是要用軟件去激活的.總共有五個PIN,R,F,SDL,SCL.N,P

回復

kk601

LV.2

2006-06-29 14:36

@qiuyy

它們的芯片是要用軟件去激活的.總共有五個PIN,R,F,SDL,SCL.N,P

謝謝qiuyy的答復,請問要用什么軟件去激活電池,還有你所說的五個PIN是指電池管理芯片的針腳嗎.

謝謝.

回復

home@103

LV.2

2006-06-30 13:02

@qiuyy

它們的芯片是要用軟件去激活的.總共有五個PIN,R,F,SDL,SCL.N,P

你說的這五個,具體指什么,可以說得具體一點嗎?用TI的軟件可以激活嗎?

回復

home@103

LV.2

2006-06-30 13:02

@kk601

謝謝qiuyy的答復,請問要用什么軟件去激活電池,還有你所說的五個PIN是指電池管理芯片的針腳嗎.謝謝.

我們公司也有做COMPAQ的電池啊,好像不是都要先用軟件激活才能測試的吧,你們做的是什么型號的?

回復

kk601

LV.2

2006-07-01 10:27

@home@103

我們公司也有做COMPAQ的電池啊,好像不是都要先用軟件激活才能測試的吧,你們做的是什么型號的?

home@103,您好.請問不激活的話有什么辦法可以測試COMPAQ的電池.

謝謝.

回復

sunnile

LV.5

2006-07-02 00:03

你先看看它是用什么芯片的.在筆記本電源系統里,電池需要和HOST device有一定的通訊,才能完成一些動作,你只有負載,對有的芯片是不行的.

回復

kk601

LV.2

2006-07-02 10:59

@sunnile

你先看看它是用什么芯片的.在筆記本電源系統里,電池需要和HOSTdevice有一定的通訊,才能完成一些動作,你只有負載,對有的芯片是不行的.

好像是什么芯片并不重要,COMPAQ的電池比較特殊.我現在做的一般是HP和COMPAQ的筆記本電池,HP的電池不需要筆記本用儀器就可以完成沖放電,但是COMPAQ的就不可以,連電壓也測試不出來.

回復

kk601

LV.2

2006-07-03 15:17

@kk601

繼續頂起來,大家?guī)蛶兔?

回復

sunnile

LV.5

2006-07-10 01:03

@kk601

呵呵,知道是什么芯片,你就可以去查它的datasheet.有的智能電池是需要通訊才可以放電的.

回復

kk601

LV.2

2006-07-10 10:03

@sunnile

呵呵,知道是什么芯片,你就可以去查它的datasheet.有的智能電池是需要通訊才可以放電的.

sunnile,您好.有什么方法可以跟筆記本電池通訊,在沒有筆記本的情況下.

回復

kk601

LV.2

2006-07-11 13:41

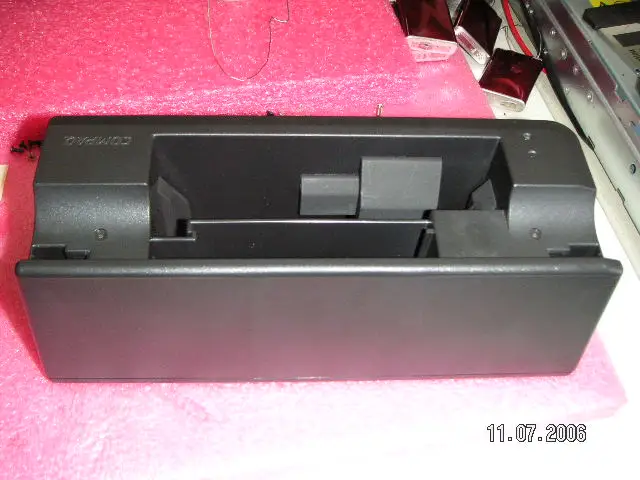

大家好,我這里有一個COMPAQ的充電器,不需要筆記本就可以對COMPAQ的電池充電.拍啦一些照片,大家?guī)兔Ψ治鲆幌?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1152596384.jpg');}" onmousewheel="return imgzoom(this);">

這是外觀.

回復

kk601

LV.2

2006-07-11 13:44

@kk601

大家好,我這里有一個COMPAQ的充電器,不需要筆記本就可以對COMPAQ的電池充電.拍啦一些照片,大家?guī)兔Ψ治鲆幌?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1152596384.jpg');}"onmousewheel="returnimgzoom(this);">這是外觀.

這是電路板背面,上面的接口是接筆記本電池的.

回復

kk601

LV.2

2006-07-11 13:57

@kk601

這是電路板背面,上面的接口是接筆記本電池的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1152596665.jpg');}"onmousewheel="returnimgzoom(this);">

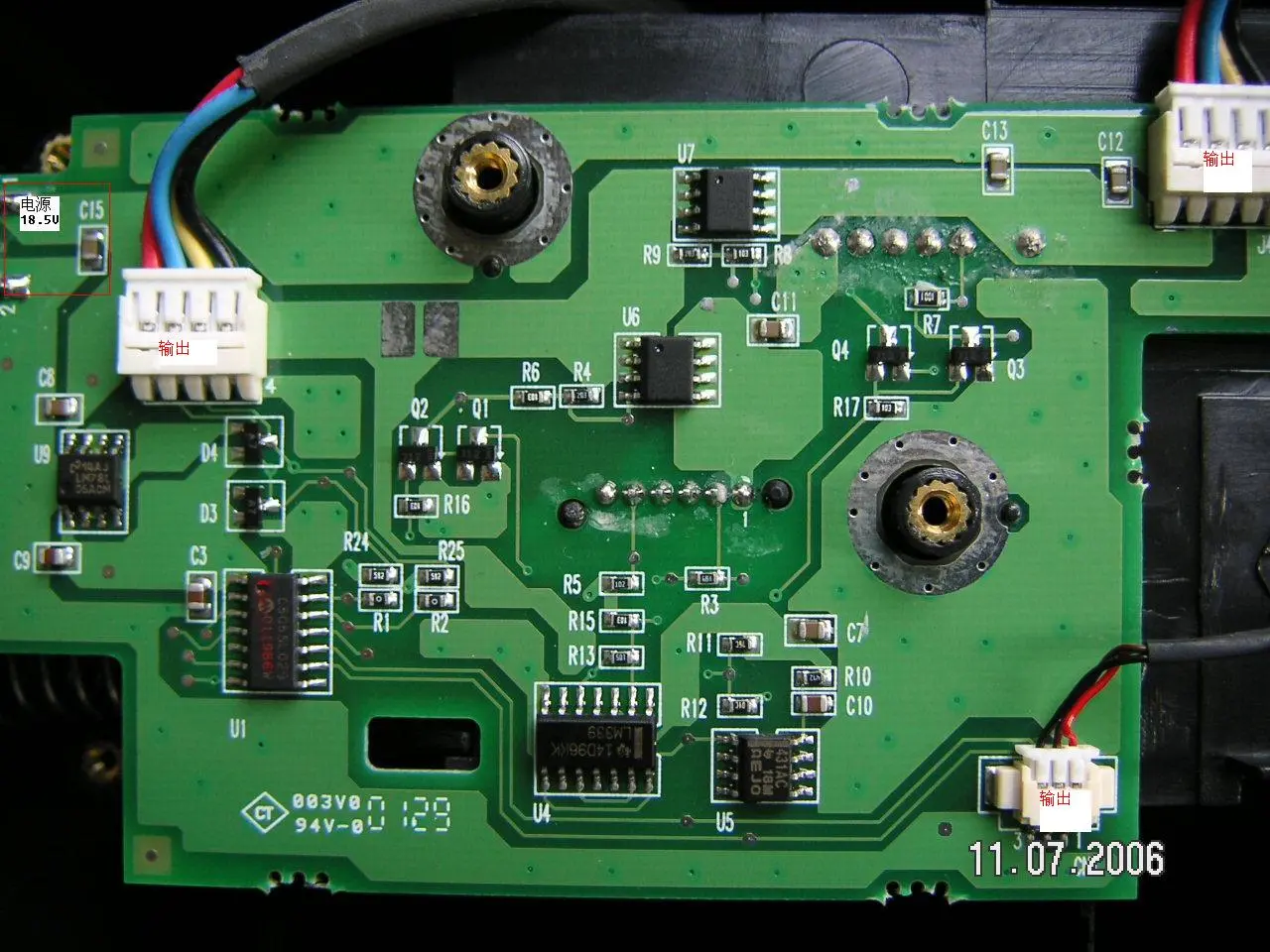

這是電路板正面,是控制電路.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1152597764.jpg');}" onmousewheel="return imgzoom(this);">

回復

kk601

LV.2

2006-07-13 09:06

@kk601

這是電路板正面,是控制電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1152597764.jpg');}"onmousewheel="returnimgzoom(this);">

請大家?guī)蛶兔?

回復

sunnile

LV.5

2006-07-14 22:15

@kk601

sunnile,您好.有什么方法可以跟筆記本電池通訊,在沒有筆記本的情況下.

一般來說,智能電池都支持SMBus協議,所以你可以用2300來通訊.

回復

kk601

LV.2

2006-07-15 10:44

@sunnile

一般來說,智能電池都支持SMBus協議,所以你可以用2300來通訊.

sunnile,您好.
想請教一下2300可以和COMPAQ的電池通訊嗎,因為在這里查看啦一些帖子,有的講COMPAQ的電池是非標準的SMBus協議的.

回復

kk601

LV.2

2006-07-19 17:17

@kk601

請大家?guī)蛶兔?

再頂起來,請大家?guī)兔?

回復

sunnile

LV.5

2006-07-25 23:16

@kk601

sunnile,您好.想請教一下2300可以和COMPAQ的電池通訊嗎,因為在這里查看啦一些帖子,有的講COMPAQ的電池是非標準的SMBus協議的.

這我就不清楚了,你最好找一下資料看一下.

回復

LV.1

2006-07-26 09:43

@kk601

關注

回復

amwrrc

LV.2

2006-07-26 14:36

@kk601

用紅筆劃過的是什么型號的IC?

回復

kk601

LV.2

2006-07-26 15:45

@sunnile

這我就不清楚了,你最好找一下資料看一下.

謝謝sunnile.

回復

kk601

LV.2

2006-07-26 17:27

@amwrrc

用紅筆劃過的是什么型號的IC?

IC上有兩行,第一行是:C505SL029 第二行:011986W

回復

kk601

LV.2

2006-08-01 18:50

@kk601

IC上有兩行,第一行是:C505SL029第二行:011986W

沒有人幫幫忙嗎.

回復

kk601

LV.2

2006-08-01 20:54

@sunnile

這我就不清楚了,你最好找一下資料看一下.

sunnile,您好.我查過我的COMPAQ電池使用的是TI 的 BQ2060電源管理芯片.我看過它的DATASHEET,都是英文的沒辦法看得懂.請問這款芯片有沒有放電,或激活的指令.謝謝.

回復

amwrrc

LV.2

2006-08-02 10:43

@kk601

sunnile,您好.我查過我的COMPAQ電池使用的是TI的BQ2060電源管理芯片.我看過它的DATASHEET,都是英文的沒辦法看得懂.請問這款芯片有沒有放電,或激活的指令.謝謝.

應該是BQ2050H+PIC16C63A,充放電是受PIC16C63A控制的

回復

kk601

LV.2

2006-08-03 09:10

@amwrrc

應該是BQ2050H+PIC16C63A,充放電是受PIC16C63A控制的

我拆開另外一款電池看過,確實是BQ2050H+PIC16C63A,查過資料PIC16C63A是一款單片機芯片.不知有沒有什么方法控制PIC16C63A的沖放電.謝謝.

回復

sunnile

LV.5

2006-08-05 17:52

@kk601

sunnile,您好.我查過我的COMPAQ電池使用的是TI的BQ2060電源管理芯片.我看過它的DATASHEET,都是英文的沒辦法看得懂.請問這款芯片有沒有放電,或激活的指令.謝謝.

難說了~~~~~~~~

回復

longzixin168

LV.3

2007-06-10 10:11

@kk601

沒有人幫幫忙嗎.

5個PIN的,一般為(P+, SDA,SCL,TH,P-)不分順序,但P+,P-通常在兩端
6個PIN的,可能為(P+, SDA,SCL,TH,ID,P-)其中ID可能為沒有,其PIN存在兩個P+或P- ,TH通常為10K,也有100K(比較少),ID就不好說了,你可接560~10K的電阻於ID同P-試試

回復

lisa2008

LV.1

2007-06-11 09:44

@longzixin168

5個PIN的,一般為(P+,SDA,SCL,TH,P-)不分順序,但P+,P-通常在兩端6個PIN的,可能為(P+,SDA,SCL,TH,ID,P-)其中ID可能為沒有,其PIN存在兩個P+或P-,TH通常為10K,也有100K(比較少),ID就不好說了,你可接560~10K的電阻於ID同P-試試

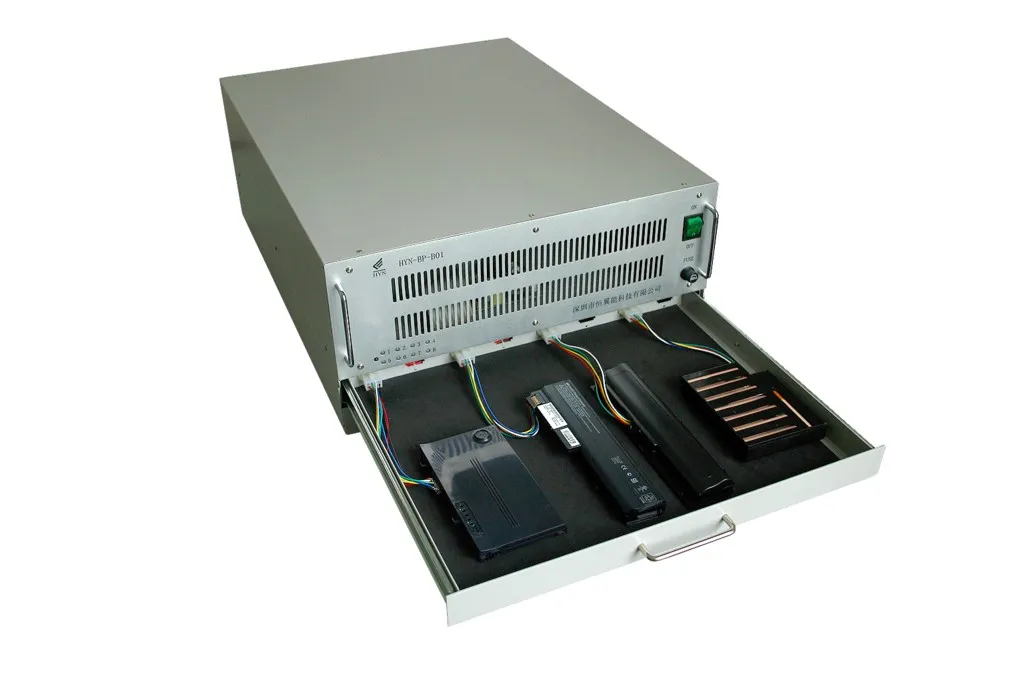

你好!我司生產的筆記本電池老化測試設備(帶通訊協議)可以對COMPAQ
N600的電池進行充放電池測試.我司設備的功能如下:
1．支持TI芯片方案和微電通導芯片方案.
2．SMBUS通訊功能.可實時采集電池內部保護板SBS Register的數據;可單個或批量改寫SBS Register數據.
3．批量比對SBS數據功能.用戶可根據需求自行設定比對標準,并可保存為模板供下次調出使用.
4．異常保護功能.過流、過壓和電池反接等自動保護功能.
5．自帶校準功能.
歡迎登錄我司網站:www.szhyn.com,歡迎來電:0755-86184117QQ:438999751,E-MAIL:hlxszhyn@163.com

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1728091181526237.jpg');}" onmousewheel="return imgzoom(this);">
