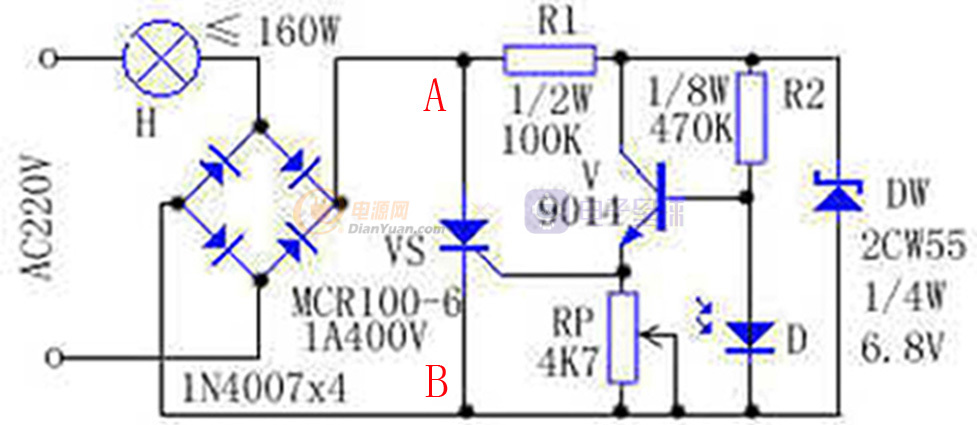

我不能理解的就是AB點的壓差是1V,后面接的6.8穩壓管無作用,9014在1V也是不能工作導通的吧,那可控硅他怎么就自己能斷呢?奇怪啊!

怎么沒有人吱一聲啊?放錯地方啦?

呵呵 ,,這個我還是知道的,,
SCR的特性你清楚嗎?還有交流電的波形你知道嗎?如果知道這二點就可以解決了,

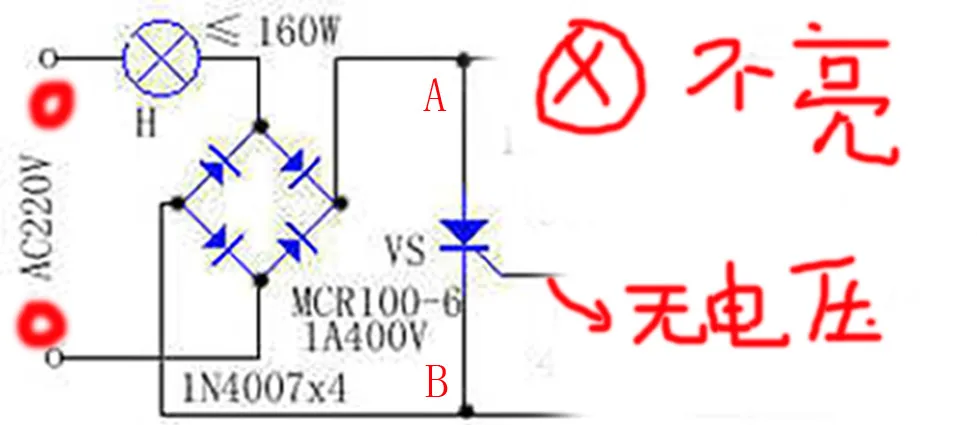

建議你將燈點亮后,將SCR的G極和9014斷開,是否燈泡會繼續亮?如果不亮的話,那就正常了,如果亮的話,你的不解也就成了我的不解了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151567698.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151567772.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151567854.jpg');}" onmousewheel="return imgzoom(this);">
這是我的理解了,
SCR導通之后,控制腳G不再起作用,要斷開他,電壓就要反向或者是0V
此電路,無反向的電壓,但是有交流過0V,

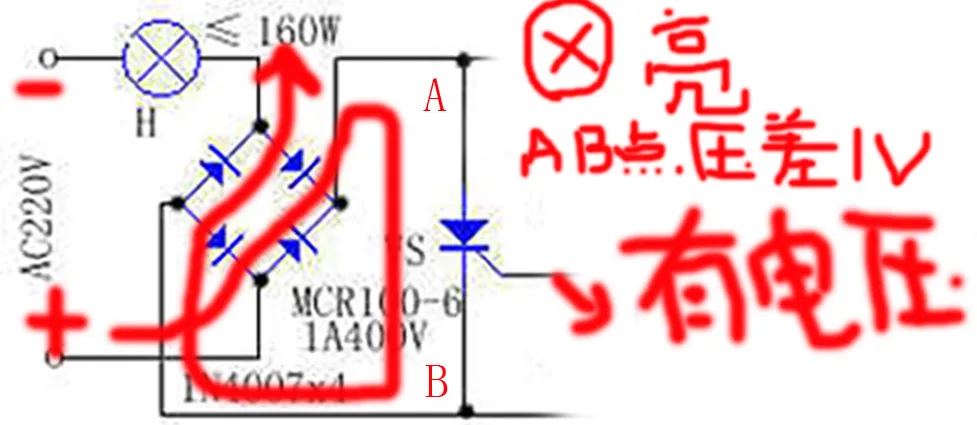

我主要不清楚的是SCR通了之后,AB兩點只有1V壓差,后面的9014有無輸出對電路都不起作用的啊?

我看你掉到個誤區了,不要想那1V,三極管1V可以工作了,
你就想控制就行了,,

直接告訴你吧,,

當晚上時,光敏電阻的電阻加大,使三極管B極電壓上升,當超過0.7V的時候,晶體導通,有電壓從C流到E,從而控制SCR導通,因?yàn)橥砩蠒r(shí)光敏電阻的電阻是不變的,所以晶體會一直導通,從而一直有電壓給SCR的G極,使燈常 亮,就算電源過零,因?yàn)橛芯w一直供電,所以不會滅,當白天時,光敏電阻的電阻變小,晶體B極電壓下降,達不到導通電壓時,晶體不工作,SCR的G沒有觸發電壓,一旦過零,SCR就關斷,燈就不亮.

你進入的誤區就是,沒有弄明白SCR的功能,,
在直流的時候,它確實是觸發一下,就會一直導通.但交流就不一樣了,因?yàn)樗_(dá)不到SCR的導通的二個條件.
同時還有它關斷的條件.

說到這里應該明白了吧,,,呵呵中...

明白了,想通了,謝謝GG!燈應該是以50HZ在閃爍的亮(晚上的時候)在交流過0時滅掉,白天控制腳無電壓會一直不亮.謝謝!

呵呵 ,不止50喲!

100?

自己想一下吧..

好的,謝謝
