加大反饋供電繞組的電容看看
1

變壓器不好改了
請大俠分析一下原因

你的軟啟動電阻5.1K,電容47u是加在哪個腳上的?
?

3842哪里有軟啟動
我怎么不知道啊
你好象搞錯了.

加大電容!!
加大電容好象是提高反饋電壓的吧,不用改變壓器吧!有錯嗎?我是新手,這是我的看法,有錯請指教!

可能是我理解的不對
電路大家可能都知道的,就是輸入電壓通過電阻加到7腳上,7腳到地接一個47u的電解電容.我理解是,上電的時候通過電阻給電容充電,達到3842工作電壓了3842才工作,我想這個叫軟啟動吧.自己分析的,可能概念不對.大俠們不要笑話!:)
大俠們還是給支支招吧!

看錯了
不好意思,嘿嘿

呵呵!
呵呵!!!

不妨在PWM的Vref腳對地加一個1U的電容試試.
不合適的話,容值的大小你自己調吧.

那不是
軟啟動時指PWM的脈沖寬度是從0逐漸增大到滿功率輸出的情況較軟啟動,一般也是給一個電容充電.是一個專門的芯片管腳 .

改了,還是不行.
不爽

哦,想起來了,大俠說的是!
是我概念不清呀!

反饋繞組
hk,從你的描述中,應該是你在設計變壓器的時候沒有恰當設計反饋線圈的圈數,圈數少了,輸出電壓低,加上你反饋電阻值剛好在臨界點上,所以不能提供給3842正常的啟動工作電壓(16V).當你調小反饋電阻值后,在反饋電阻上的壓降就減小,剛好超過3842啟動工作電壓(16V),電源就可以正常工作了.此時再調大反饋電阻值,不會影響電源正常工作,因?yàn)?842的關斷電壓是10V.
這是我的觀點,希望各位指教!謝謝

能否給個較詳細的說明
.

頂!
您說的是,問題就出在這里,啟動電壓低了零點幾伏,所以3842沒有啟動器來,改了改了個阻值就好了!
高人!!!

你用3843吧
如果是供電不夠,輸出電壓會從高到低變化,我想應是啟動的問題.
介始你用AAC的AZ3843,啟動電流為1mA,工作電壓為7~8v

是不是有些多余
32V直接供電不好么,5.1K換成400歐,反饋繞組不要,7腳對地接20V穩壓管:)

輸入電壓范圍多少?直接供電不行吧?
直接供電那要注意短路保護了.

反饋繞組不要?
不要反饋?做開環?

你的反饋繞組作供電又作電壓反饋分壓接到1/2腳?
沒用光耦反饋?

看了半天我也覺得是這樣
他用的是假反饋,輸出電壓要跑的.

是簡易穩壓:加反饋繞組
!!

還是把圖貼上來吧!

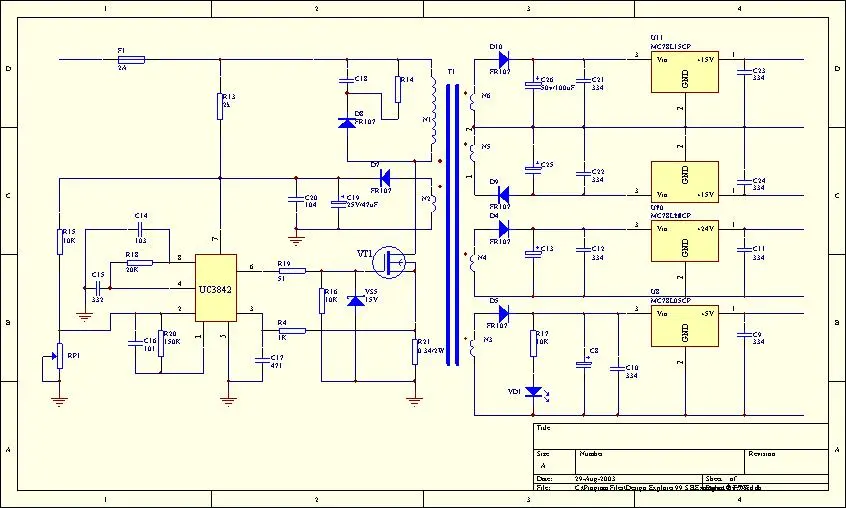

諾亞方舟說的假反饋怎么解?大家給看看我得這個電源500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1062159966.jpg');}" onmousewheel="return imgzoom(this);">

你的輸出加載了嗎?
若是空載無輸出,那肯定是你的輔助電源電壓太低了!

Soft start
From the schematic, the problem should be cause by the overshoot at turn on, add a soft start circuit can solve the problem,but strongly recommend to change the feedback loop to the secondary side,you can save at least two linear regulator and save more cost.

加載了
問題基本上已經解決,就是對前面諾亞方舟大俠說的假反饋概念不懂,大俠們請指教,幫小弟解解惑!

假的一說,有可能是我的個人用語.我是指間接的,不是直接對輸出繞組進行反饋穩壓
你的圖中通過磁場調節也能起到一定的穩壓作用,但效果不太好.(實際上是,交叉調節的問題).好在你加了三端穩壓,只是效率低點而已.只要次級輸出電壓滿足三端穩壓的要求,電壓是可以穩住的.

省電
不接電阻會有多的損耗,不好的.這個電阻最好只要啟動芯片就夠.用3843比較好.

不知道我這樣理解對不對
您的意思是說,用反饋繞組這種方式的效果不好,那么要有好的調節效果,是不是應該采取從輸出采樣反饋的方式?那對于多路輸出,怎么選擇從輸出采樣?通過磁場調節為什么會效果不好?

這種反饋精度稍低
!!
