不錯!有那前輩進來聊聊!非常感激!!!

來來來,各位同行的兄弟前輩,發表發表大家的意見看法,不要吝嗇.

我是新手 想請教 什么是斜波補償呀,我對這個概念挺模糊的,請高人指點下!謝謝

一般是加一個10K的電阻,也有加電容的.我也不是太懂,請高手來談一下!

1145625413.pdf
奇怪了,我都發了好幾遍了
要不給郵箱吧

打不開啊兄弟,再發一次行不.謝了啊.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145929416.gif');}" onmousewheel="return imgzoom(this);">
請問凱兄,上圖中的電感電流為何是鋸齒波或三角波,是否是BUCK電路作出的斜坡分析,而正激反激電流模式的電路又如何分析呢,因?yàn)槠潆娏鞑ㄐ闻c上面的波形不同,如下圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145930168.gif');}" onmousewheel="return imgzoom(this);">

UC2825系列的datasheet application note說得很清楚

能否發給我JOBME288@SOHU.COM

到
power.ti.com
part number :uc2835,
看
application note 有一篇1,5MHZ..里面有詳細的計算過程

輸入U(xiǎn)C2835,暫打不開,無法顯示該頁.

sorry
should be uc2825
http://focus.ti.com/docs/prod/folders/print/uc2825.html
最底下

data sheet 已找到.
application note 沒找到.
要不你傳個給俺,如何?

U-110 1.5 Mhz Current Mode IC Controlled 50-Watt Power Supply (slua053.htm, 9 KB)

Thank you!
已下載,主要對該E文網站不熟,謝謝你的指點.

分析都是對電感電流來的,對于正激反激電路電流采樣是mos管的,計算時要把電感電流下降的斜率折算到原邊

"分析都是對電感電流來的,對于正激反激電路電流采樣是mos管的,計算時要把電感電流下降的斜率折算到原邊 "
怎樣理解?
你指的原邊是哪一邊,是否是下降斜率折算到上升斜率?
怎樣折算?
為什么要折算到原邊,有何理論依據?
請?jiān)斀?此外我下載的資料還未看,沒抽出時間來.

斜波補償?shù)哪康?是占空比的波動不會影響平均電感電流的大小,補償方式有兩種,一是反饋誤差電壓上減去某一下降的斜率的電壓,二是電流反饋上加某一上升的斜率的電壓,平常用的是第二種方法.而電流反饋通常就是對MOS電流采樣,因此補償?shù)碾姼须娏飨陆档男甭时仨氄鬯愕組OS的電流采樣一致的電壓.我說的原副邊有一定的錯誤,就是折算電壓要與電流采樣一致,對于正激和反激折算方法不一定相同,另外,對電流互感器的折算方法又不一樣.其實我也是在不斷學習當中.

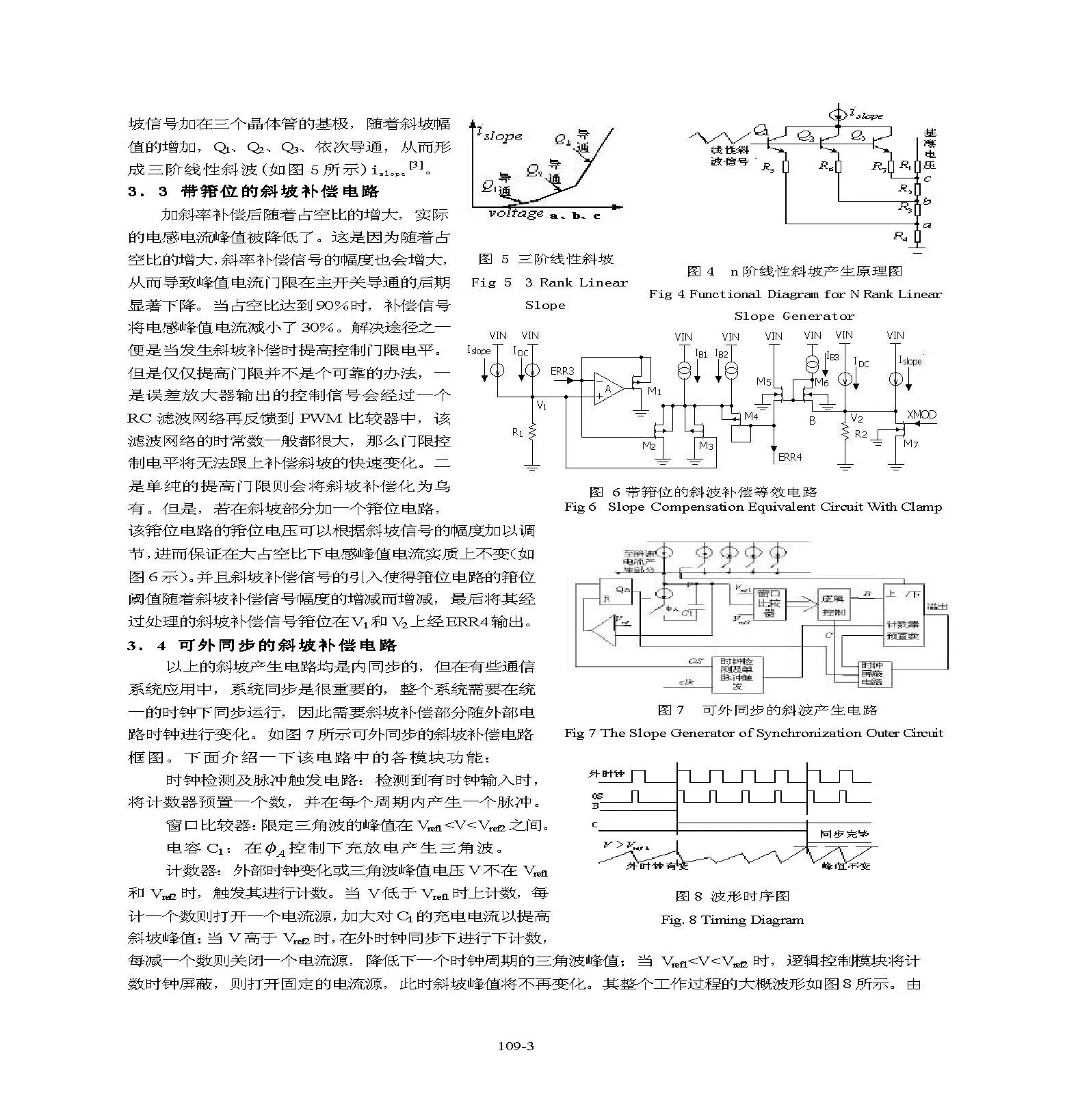

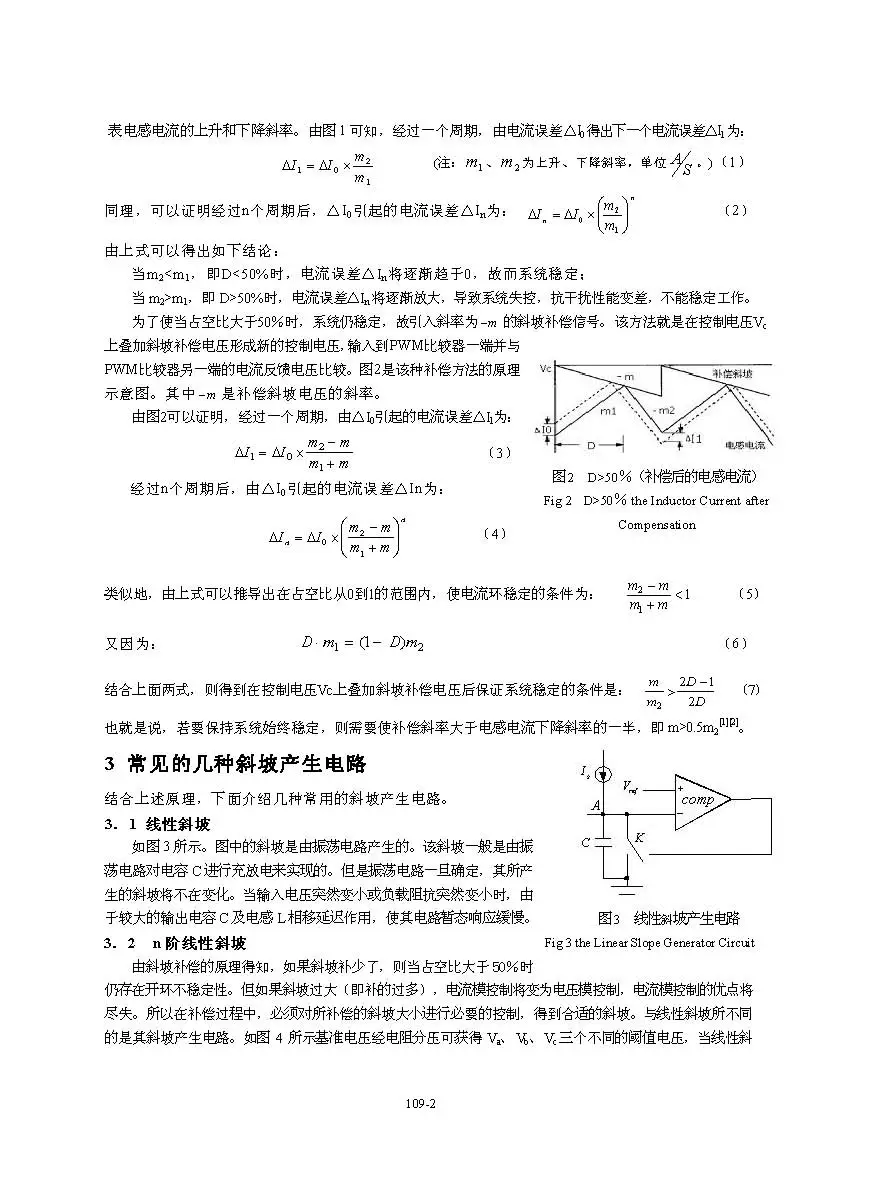

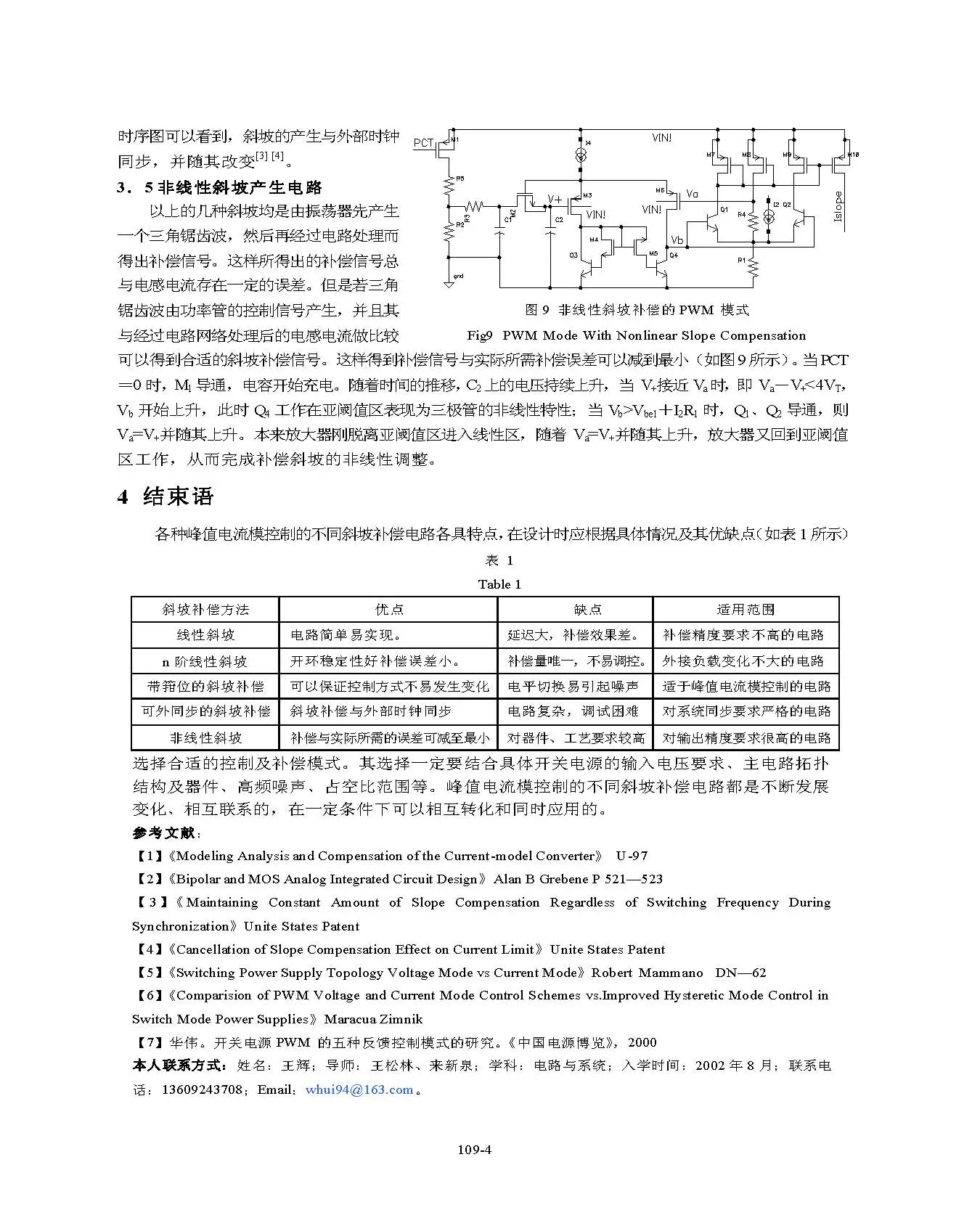

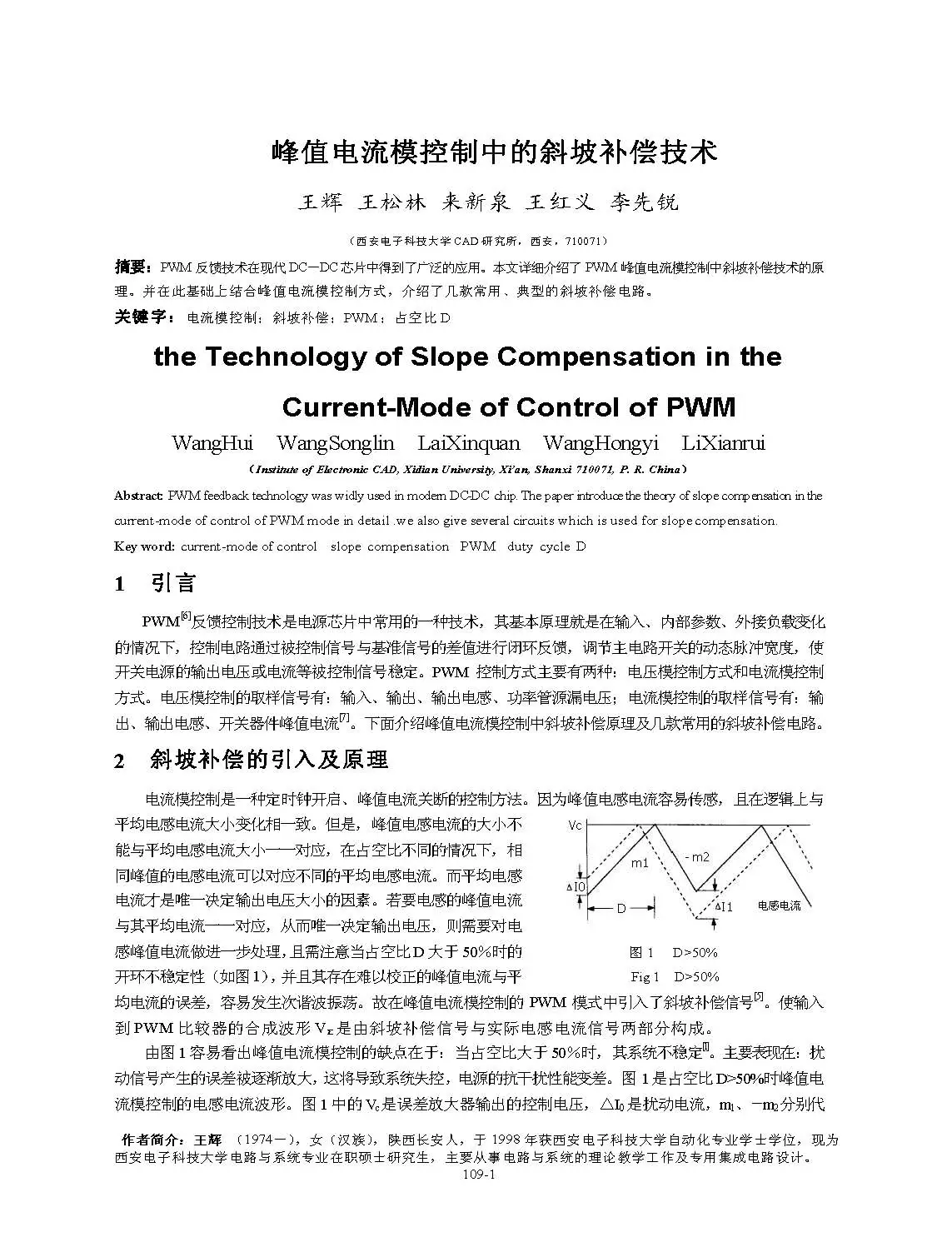

我一時也講不清楚,找了篇文章大家一起學習
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145971556.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145971772.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145972239.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145972637.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145973034.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145973425.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145973796.jpg');}" onmousewheel="return imgzoom(this);">

謝謝以上凱兄的圖稿,一定發得流汗了.
每天的這個時候都很慢,我也發圖給大家,希望有用.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145982698.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145982802.gif');}" onmousewheel="return imgzoom(this);">

斜波補償
斜波補償
斜波補償
斜波補償

我搜集關于斜波補償?shù)奈恼?希望對大家有所幫助

輕松一下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1146107945.gif');}" onmousewheel="return imgzoom(this);">

hjk

專業代理銷售UC3842 UC3843 UC3844 UC3845 和MOSFET 1N60  2N60 李生(13380361369)

頂

  當電流模式控制變換器的占空比超過50%,變換器會在開關頻率的次諧波頻率點出現振蕩.準確的說是在一般開關頻率的地方,電流以間隔一個周期過大和過小的方式出現振蕩.用示波器觀察到驅動波形一寬一窄,輸出的波形也會一大一小.
  斜坡補償基本上是在電流檢測信號上迭加一個固定斜坡信號就可以穩定工作.由于是個固定值,電流閉環的影響可以得到較好的擬制.斜坡補償?shù)恼嬲猛臼鞘箍刂骗h(huán)更象一個電壓模式控制.
  因此,如果采用電流模式控制而且占空比大于50%,就要進行斜坡補償.具體方法使將負載調節到最大,迭加足夠的補償斜坡使系統能夠穩定,且不出現次斜坡振蕩.輕負載時,變換器能夠自動穩定.


一般斜波補償采用m=0.75m2的補償斜率,而且補償一旦確定就
不能改變.但是,在不同應用的時候m2的斜率是一個變化范圍
而不是固定的值,設計時m2應該怎么取值,取m2最小值?m2最
大值?m2中值?
