TL3842不能穩定啟動

我有一臺電源,在帶負載的時候其波形,帶載能力都很好,就是在空載的時候不能穩定啟動,至少要有150mA的負載才能正常啟動,我是按照別人給的一個電路來做的,請大家?guī)兔Ψ治鲆幌?指點一二.
全部回復(11)
正序查看
倒序查看
bsxgy
LV.1
2
2006-06-30 20:50
幫忙分析一下撒
0
回復
bsxgy
LV.1
3
2006-06-30 21:12
@bsxgy
幫忙分析一下撒

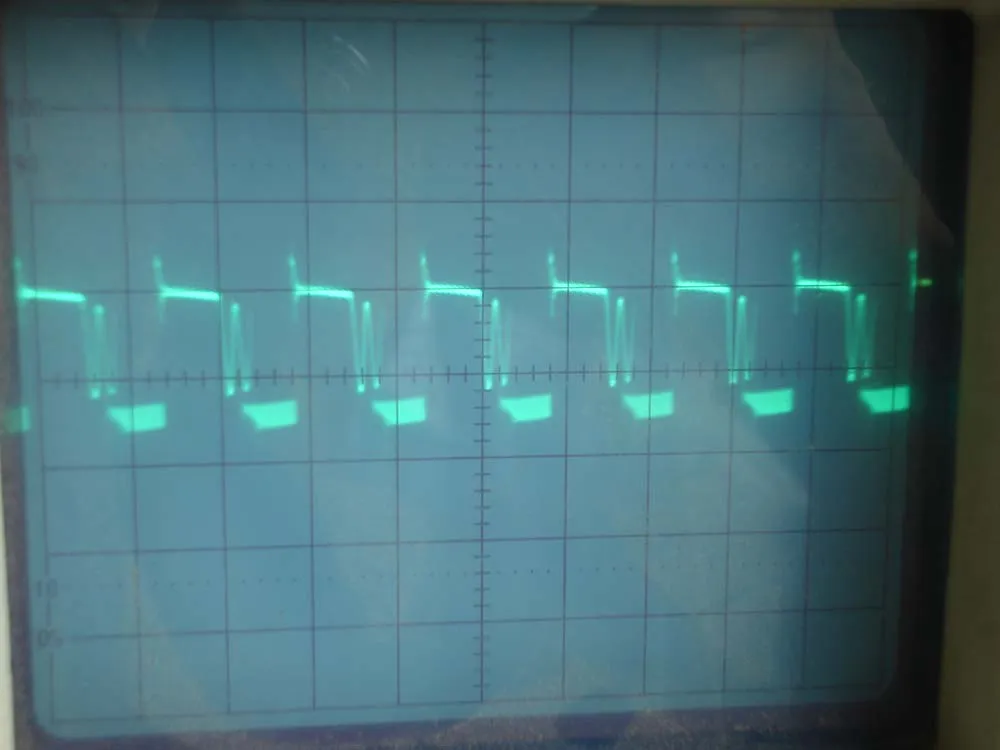

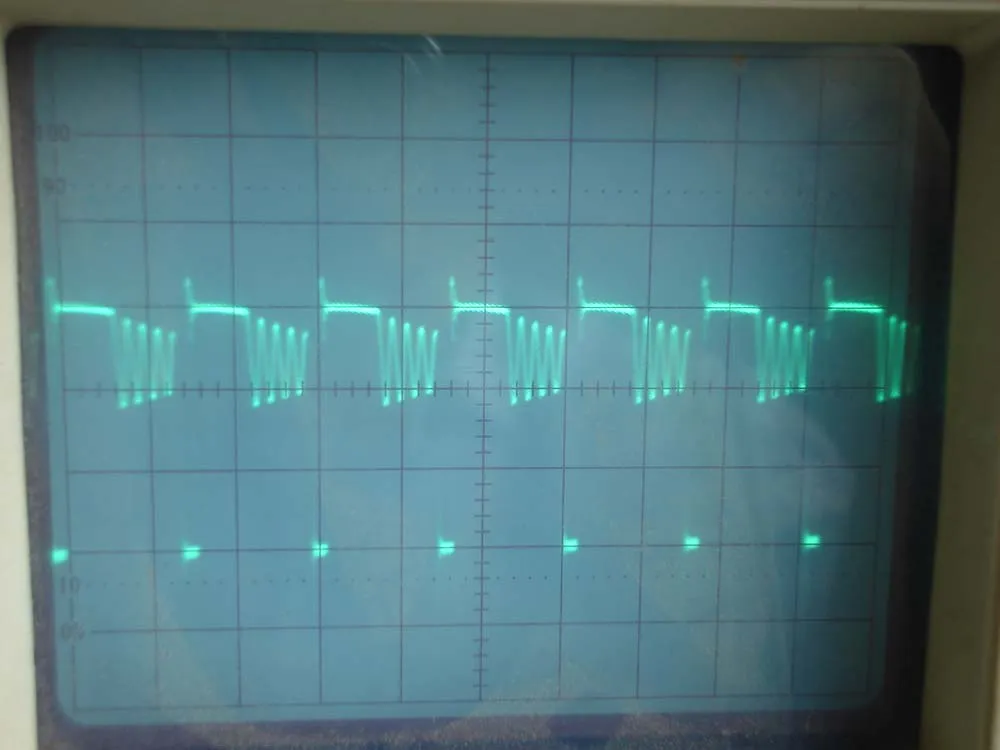

電路在帶1.5A的負載時90V和240V的時候的波形,正常嗎?此時3842的第7腳電壓約為20V.系統在空載時候打嗝,沒有辦法穩定啟動(空載).500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151673053.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151673082.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
清風吟
LV.5
4
2006-06-30 21:37
@bsxgy
電路在帶1.5A的負載時90V和240V的時候的波形,正常嗎?此時3842的第7腳電壓約為20V.系統在空載時候打嗝,沒有辦法穩定啟動(空載).[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151673053.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151673082.jpg');}"onmousewheel="returnimgzoom(this);">
是帶滿載嗎?匝比多少,好像脈寬沒拉開哦.另外,VCC那里好像有個電阻的哦.不要的話短路電流會很大的哦
0
回復
bsxgy
LV.1
5
2006-07-01 12:59
@清風吟
是帶滿載嗎?匝比多少,好像脈寬沒拉開哦.另外,VCC那里好像有個電阻的哦.不要的話短路電流會很大的哦
是滿載,VCC我已經加了一個18歐的電阻

NP=66T
LP=520uH
NS=10T
0
回復
小混混
LV.4
6
2006-07-01 19:53
@bsxgy
是滿載,VCC我已經加了一個18歐的電阻NP=66TLP=520uHNS=10T
先從以下幾個方面去想子:
1,你的啟動電流是否達到10mA以上?改進方法:減下啟動電阻,加大啟動電容
2,內負載(假負載)是不是選在20-30mA?改進方法:選擇合適的電阻.
3,測試空載時的占空比是不是大于5%?改進方法:重新設計變壓器!
0
回復
2006-07-01 21:09
關鍵是vcc不夠造成此問題.可將變壓器vcc繞組圈數加多.
0
回復
ryan2008
LV.5
8
2006-07-02 22:26
你的電路太複雜,周圍零件多造成體積大和成本高,如有興趣可以試用一下通嘉科技的LD7535(5W~35W)或LD7575(30W~75W)
0
回復
2008-11-02 17:10
加大C10試試
0
回復
river-2008
LV.4
10
2008-11-02 20:59
@preeminence
關鍵是vcc不夠造成此問題.可將變壓器vcc繞組圈數加多.
關注中,學習
0
回復
