反饋電壓太高，過流保護如何優化？

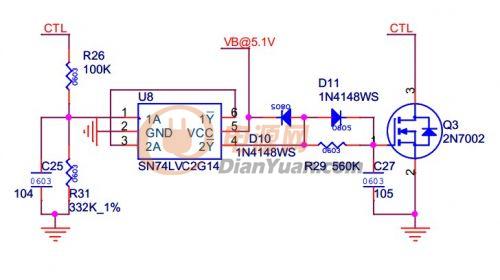

大俠們，原理圖如上。為過流保護設計部分，CTL引腳為PWM控制芯片的反饋端，當CTL電壓低于1.5V時，PWM芯片停止工作。設計通過將CTL電壓分壓，進入到雙比較器（高電平最低門限為2V左右），所以當CTL電壓在2.5V以上，信號經比較器驅動Q3導通，將CTL電平拉低，實現過流保護。。。


現在問題來了，反饋回來的電壓在3V左右，電路一直過流保護，大家說說過流保護要怎樣修改呢？？？？求指教

全部回復(16)
正序查看
倒序查看
2012-08-08 11:05
有沒有哪位大俠有好的想法呢？
0
回復
明月光
LV.6
3
2012-08-08 11:33
坐等高手來
0
回復
2012-08-08 15:36
@明月光
坐等高手來
感謝您的支持。。。
0
回復
2012-08-08 20:40
有沒有大俠能幫我呀
0
回復
老梁頭
LV.10
6
2012-08-09 08:22
@yuanle1013
有沒有大俠能幫我呀[圖片]
你為什么要這樣做呢，你可以檢流加比較器，用431做個基準，然后過流的時候輸出個高電平推個NPN三極管把CTL拉低；正常時不受任何影響
0
回復
2012-08-09 08:27
@老梁頭
你為什么要這樣做呢，你可以檢流加比較器，用431做個基準，然后過流的時候輸出個高電平推個NPN三極管把CTL拉低；正常時不受任何影響
有用431作為基準，通過光耦反饋，CTL就是光耦的反饋端。
0
回復
老梁頭
LV.10
8
2012-08-09 08:31
@yuanle1013
有用431作為基準，通過光耦反饋，CTL就是光耦的反饋端。
把你的圖貼出來我看下
0
回復
老梁頭
LV.10
9
2012-08-09 08:34
@老梁頭
把你的圖貼出來我看下
就你上面的圖個人感覺沒必要那么復雜
0
回復
yuanle1013
LV.2
10
2012-08-09 08:38
@老梁頭
就你上面的圖個人感覺沒必要那么復雜



這個是光耦保護電路，求指教。。輸出為12V


沒那么復雜？那么簡單可行的辦法有木有？？

0
回復
老梁頭
LV.10
11
2012-08-09 12:26
@yuanle1013
[圖片] 這個是光耦保護電路，求指教。。輸出為12V沒那么復雜？那么簡單可行的辦法有木有？？
這個是穩壓，你過流保護采的是前級還是后級
0
回復
老梁頭
LV.10
12
2012-08-09 12:30
@老梁頭
這個是穩壓，你過流保護采的是前級還是后級

0
回復
老梁頭
LV.10
13
2012-08-09 12:31
@老梁頭
[圖片]
我這是次級的一個及穩壓又帶過流的電路自己看下
0
回復
yuanle1013
LV.2
14
2012-08-09 13:40
@老梁頭
我這是次級的一個及穩壓又帶過流的電路自己看下
我是想用我的那個過流保護方案，如何能解決CTL電壓過高會保護的問題。。。
0
回復
yhtfeel
LV.7
15
2012-08-09 18:58
不是分壓的嗎？為什么還有這樣的問題？
0
回復
老梁頭
LV.10
16
2012-08-09 22:40
@yuanle1013
我是想用我的那個過流保護方案，如何能解決CTL電壓過高會保護的問題。。。
我可能沒明白你的意思，你把你的想法說下。你怎么檢流，怎么實現保護。我們大家?guī)湍惴治鱿拢詈门獋€圖，看看能不能實現。我看你的圖一直沒明白你怎么檢測的電流，難道是靠電流大了CTL升高實現檢流的嗎？
0
回復
老梁頭
LV.10
17
2012-08-09 22:42
@老梁頭
我可能沒明白你的意思，你把你的想法說下。你怎么檢流，怎么實現保護。我們大家?guī)湍惴治鱿拢詈门獋€圖，看看能不能實現。我看你的圖一直沒明白你怎么檢測的電流，難道是靠電流大了CTL升高實現檢流的嗎？
不過最好別這么用，還是用芯片自帶的管教實現，像3843的3腳之類的?；蛴帽容^器，這樣我怕很難實現
