關于反激式開關電源的副邊輸出電路疑惑

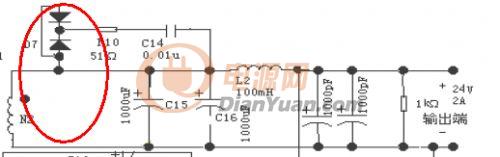

如圖，以往看到的反激式開關電源都會有二極管阻止原邊導通時的電流，用來達到變壓器初級線圈的激勵電壓被關斷后才向負載提供功率輸出的效果。但小弟實在是看不出圖中如何做到反激式的效果，另外圖中的二極管是否是整流的左右？麻煩各位大神幫新手解答下~

全部回復(4)
正序查看
倒序查看
2012-08-08 21:38
圖畫錯了而已
0
回復
2012-08-08 22:05
@dianyuanaihao
圖畫錯了而已

LS正解，圖畫錯了。

D7應該串在次級繞組和C15正端。R10和C14并在D7兩端。

0
回復
shirt520
LV.1
4
2012-08-09 09:18
@Power-Rail
LS正解，圖畫錯了。D7應該串在次級繞組和C15正端。R10和C14并在D7兩端。

嗯~知道了~謝謝各位了~

0
回復
2012-08-09 09:21
@Power-Rail
LS正解，圖畫錯了。D7應該串在次級繞組和C15正端。R10和C14并在D7兩端。
