最簡單的LC諧振,好奇怪喲

電感串電容,加直流源,為什么看不到震蕩現象.
電容電壓直接充到直流源電壓就穩定了

起初我以為電感太小,后來換了個MH的,為什么還是一樣.

難道不是這么接嗎?

各位幫我看看

全部回復(6)

只看樓主

正序查看

倒序查看

LV.7

2006-07-03 11:27

你測到的是穩定狀態,,,,,接上直流電源就相當于加了一個階越信號,,,在開始幾個周期,,,LC會振蕩,這是一個過渡的狀態,,,,,,當達到穩定狀態后,,,由于是直流,,,,L的阻抗為0,C的阻抗為無窮大,,,所以最終狀態是,L兩端電壓為0,C兩端電壓等于輸入電壓,,,,,,,,,,,,,,,,,,,,
hehe,,看到你的問題就想起我最早做電源時也做個同樣的實驗,,,,,雖然顯得初淺,,,但這種興趣是值得鼓勵的,,,

回復

青云

LV.1

2006-07-03 14:46

@藏經閣

你測到的是穩定狀態,,,,,接上直流電源就相當于加了一個階越信號,,,在開始幾個周期,,,LC會振蕩,這是一個過渡的狀態,,,,,,當達到穩定狀態后,,,由于是直流,,,,L的阻抗為0,C的阻抗為無窮大,,,所以最終狀態是,L兩端電壓為0,C兩端電壓等于輸入電壓,,,,,,,,,,,,,,,,,,,,hehe,,看到你的問題就想起我最早做電源時也做個同樣的實驗,,,,,雖然顯得初淺,,,但這種興趣是值得鼓勵的,,,

謝謝你!
但是照你說的在開始幾個周期會震蕩,但是我用示波器怎么沒有看見呢,還是直接充電到輸入電壓.
我才開始做電源,經驗不多,各位見笑了!!

回復

skyhu

LV.2

2006-07-03 15:51

暈死,諧振和振蕩器是兩個概念．好好看看書弄清基本原理再開始做實驗吧

回復

藏經閣

LV.7

2006-07-03 16:26

@青云

謝謝你!但是照你說的在開始幾個周期會震蕩,但是我用示波器怎么沒有看見呢,還是直接充電到輸入電壓.我才開始做電源,經驗不多,各位見笑了!!

電感的內阻太大了,,,,或者電容的ESR太大了,,,,你可以把電感和電容的值取小一點,,,特別是電感的內阻一定要小,,,,用視波器單次觸發功能看,,,,慢慢玩,,,看不到才會去思考,,,提醒一下,,,書上說的是一種理想的狀態,,,,

回復

井底蛙

LV.7

2006-07-03 17:31

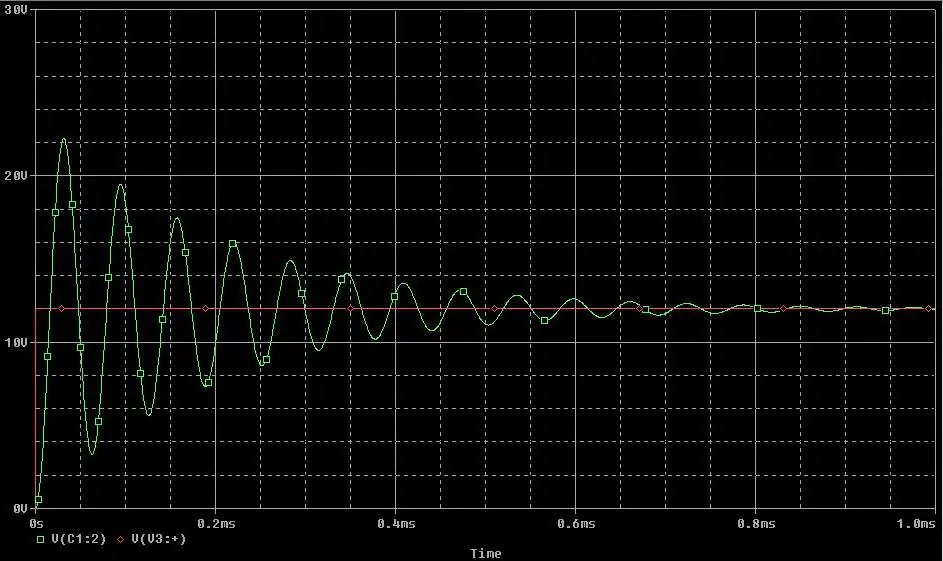

L=1mH,C=0.1uF,R=10Ω
仿真波形:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1151919109.jpg');}" onmousewheel="return imgzoom(this);">
