6599另類使用

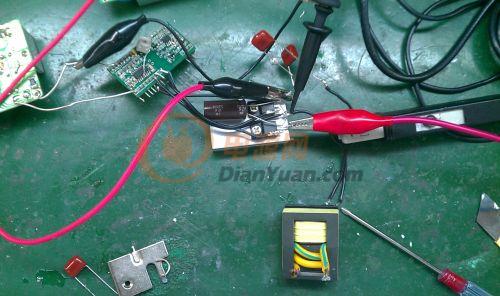

     前段時間在想如果軟開關,那么好用的話,如果用在電磁爐上不是會效率很高么,于是就是用6599驅動板,外加了兩個MOS,再用了一個自己繞的線圈去測試了一下。

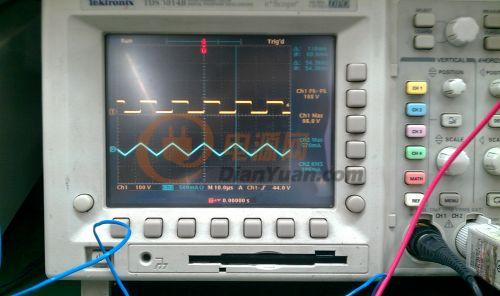

     效果還真的出乎意料,MOS都沒有溫度,效果太好了,不知道是不是我使用的MOS電流大的原因,使用了20A600V的MOS。內阻220mohm;

又使用LP3320繞了一個簡單的變壓器51:2使用電位器調節頻率,來調節輸出電流,因?yàn)闆](méi)有加整流所以輸出還是交流的。不過效果還是很好的,使用2mm的元件腳短路,直接能燒成紅的馬上就斷了,看來要使用6599做個軟開關焊機還是很不錯的

     今天使用了簡單的整流直接使用AC220電壓,空在功耗在1W左右,調節頻率在短路輸出的時候,功率最大在180W左右,使用鐵絲短路的時候2mm瞬間熔斷,估計要是功率調大到500W基本上都能做電焊機了,。

      逆變升壓要是使用軟開關是不是損耗也會小很多啊,過幾天在繞一個次級試一下看看12V升壓到400V,效率怎么樣。

不過覺得6599要是驅動低壓MOS的話,可能驅動能力不足吧,不過因?yàn)槭擒涢_(kāi)關,對驅動要求也不是很大,試驗了才知道。有人用6599做過逆變器么,看了很多資料都是使用SG3525;





。

全部回復(5)
正序查看
倒序查看
st.you
LV.10
2
2012-08-15 22:34
3525一樣的啊,都是開環的。至于12V升壓到400V,你打算用LLC方式嗎?
0
回復
2012-08-16 09:39
@st.you
3525一樣的啊,都是開環的。至于12V升壓到400V,你打算用LLC方式嗎?[圖片]
3525能調頻調寬,6599只能調頻,沒有用過6599做升壓的,
0
回復
2012-08-16 11:51

電流探頭真不錯,多少錢買的啊

0
回復
2012-08-16 19:13
@fayehuang99
電流探頭真不錯,多少錢買的啊
電流探頭還行,就是示波器有點老了,軟盤現在不好找,新的計算機也不帶軟驅.....
0
回復
2012-10-18 13:20

請問樓主,LP3320的變壓器供應商聯系方式有沒有?我又需要

0
回復
