半橋電路

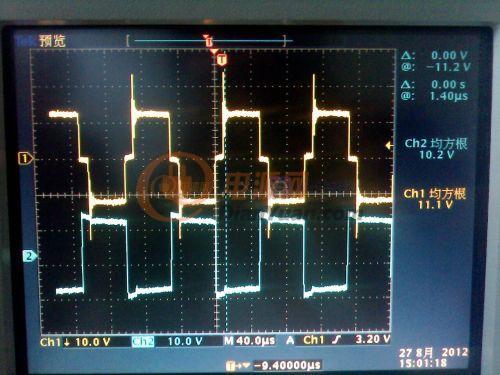

求助大家分析，半橋電路+變壓器+全波整流輸出直流的問題，在半橋中，波形正常，變壓器副邊的的電壓波形和整流輸出的波形如圖

藍色為直流輸出的波形，黃色為變壓器副邊的波形。

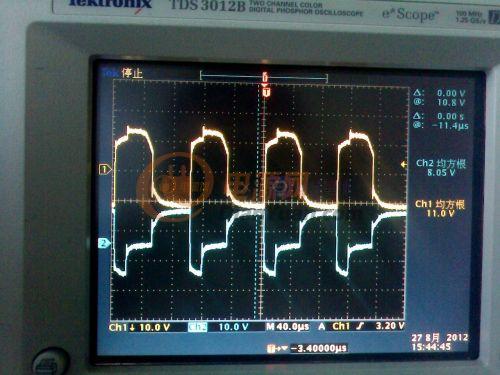

上圖藍色為變壓器原邊的電壓波形，黃色為變壓器副邊的電壓波形，為什么會變壓器副邊波形出現一段類似于死區的部分。后來懷疑是后面全波整流的整流管的問題，更換整流管后，并且將整流改成半波整流的情況下，波形如下

藍色為變壓器原邊，黃色為變壓器副邊波形。





藍色為輸出直流的電壓波形，黃色為變壓器副邊的電壓波形。

這里出現新問題，半波整流輸出，怎么出現負的波形。

將相同的整流管接成全波整流后，電壓波形如下 。

各位大俠分析分析其中原因可能出現在哪一塊

全部回復(15)
正序查看
倒序查看
st.you
LV.10
2
2012-08-27 21:41
你是在學習還是在維修？這個是一個非常正常的，雙端PWM開關電源變壓器波形，至于死區，是因?yàn)殡娫匆{(diào)整脈寬來穩壓，不會總是50%+50%的。另外，全波整流是合理的整流方式，如果換成了半波，那變壓器工作狀態就變了，會很危險。
0
回復
renkaixm
LV.2
3
2012-08-28 08:31
@st.you
你是在學習還是在維修？這個是一個非常正常的，雙端PWM開關電源變壓器波形，至于死區，是因?yàn)殡娫匆{(diào)整脈寬來穩壓，不會總是50%+50%的。另外，全波整流是合理的整流方式，如果換成了半波，那變壓器工作狀態就變了，會很危險。
問題是我是沒調節的，驅動是固定脈寬的，占空比50%的，
0
回復
st.you
LV.10
4
2012-08-28 09:24
@renkaixm
問題是我是沒調節的，驅動是固定脈寬的，占空比50%的，

不信

除非你實測驅動IC的波形

0
回復
2012-08-28 09:34
@renkaixm
問題是我是沒調節的，驅動是固定脈寬的，占空比50%的，
死區時間可避免硬半橋開關管直通，有的芯片內設有最小死區,這個是必須的！半橋電源輸出只能用全波或全橋整流，否則會影響整機穩定工作，這個也是必須的！
0
回復
renkaixm
LV.2
6
2012-08-28 11:13
@st.you
不信[圖片]除非你實測驅動IC的波形

呵呵，我測設的是變壓器原邊的電壓波形，，看不出明顯的死區



0
回復
renkaixm
LV.2
7
2012-08-28 11:14
@ymyangyong
死區時間可避免硬半橋開關管直通，有的芯片內設有最小死區,這個是必須的！半橋電源輸出只能用全波或全橋整流，否則會影響整機穩定工作，這個也是必須的[圖片]！
我知道要有死區，但是我不明白為啥變壓器原邊沒有，變壓器副邊在接上全波整流后會出現一個10US這么大的死區。
0
回復
2012-08-28 11:21
@renkaixm
我知道要有死區，但是我不明白為啥變壓器原邊沒有，變壓器副邊在接上全波整流后會出現一個10US這么大的死區。
根據副邊波形來分析原邊也有死區,且占空比小于50%，不信貼變壓器原邊波形出來瞧瞧！
0
回復
st.you
LV.10
9
2012-08-28 11:32
@renkaixm
呵呵，我測設的是變壓器原邊的電壓波形，，看不出明顯的死區

還是不信

0
回復
renkaixm
LV.2
10
2012-08-28 15:00
@ymyangyong
根據副邊波形來分析原邊也有死區,且占空比小于50%，不信貼變壓器原邊波形出來瞧瞧！



如圖：黃色為變壓器原邊電壓，藍色為原邊電流

0
回復
renkaixm
LV.2
11
2012-08-28 15:03
@st.you
還是不信



黃色為變壓器原邊電壓，藍色為電流

0
回復
st.you
LV.10
12
2012-08-28 15:14
@renkaixm
[圖片] 黃色為變壓器原邊電壓，藍色為電流
變壓器初級跟次級電壓波形差異那么大？輸回頭看了下你前面貼的波形，直流輸出沒接濾波電容嗎？怎么是方波來的？
0
回復
2012-08-28 15:33
@renkaixm
[圖片]  如圖：黃色為變壓器原邊電壓，藍色為原邊電流

你要看變壓器原邊2引腳間的波形，并放大掃描時標刻度?；?qū)Ρ乳_關管波形來看，死區比較小，但肯定是存在的。你現在的問題是為什么占空比不是50%，而是40%左右吧！

0
回復
renkaixm
LV.2
14
2012-08-28 17:26
@st.you
變壓器初級跟次級電壓波形差異那么大？輸回頭看了下你前面貼的波形，直流輸出沒接濾波電容嗎？怎么是方波來的？
直流輸出是接的電阻負載，本來應該如果沒這個10US的死區的話，輸出就是一個有一個2us為零電平的直流電平。，現在看來變壓器原邊的電流波形，電流上升時間很長，會不會電感太大，同樣也包括副邊繞組電感太大，影響了副邊電壓的上升斜率，有待明天試驗
0
回復
renkaixm
LV.2
15
2012-08-29 12:01
@ymyangyong
你要看變壓器原邊2引腳間的波形，并放大掃描時標刻度?；?qū)Ρ乳_關管波形來看，死區比較小，但肯定是存在的。你現在的問題是為什么占空比不是50%，而是40%左右吧！
對，昨天測了變壓器副邊的電壓上升波形，不知道那個死區跟這的關系有多大
0
回復
2013-02-22 15:43
@st.you
你是在學習還是在維修？這個是一個非常正常的，雙端PWM開關電源變壓器波形，至于死區，是因?yàn)殡娫匆{(diào)整脈寬來穩壓，不會總是50%+50%的。另外，全波整流是合理的整流方式，如果換成了半波，那變壓器工作狀態就變了，會很危險。

很明顯藍色的是副邊電壓，黃色的是初級線圈波形。或者黃色的是驅動晶體管的驅動波形。主變壓器的輸出不可能是像黃色波形那樣的，理論和實驗都得不到像黃色的波形那樣的。
