ZX7-160 驅動

上傳幾張驅動波形，請大家指教

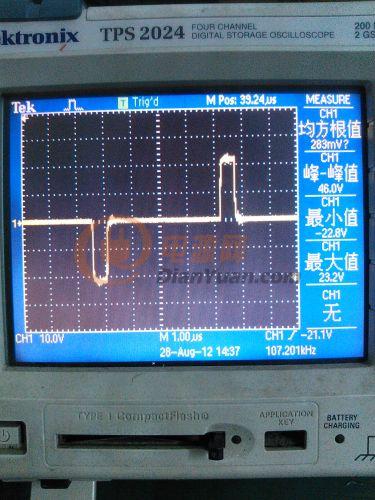

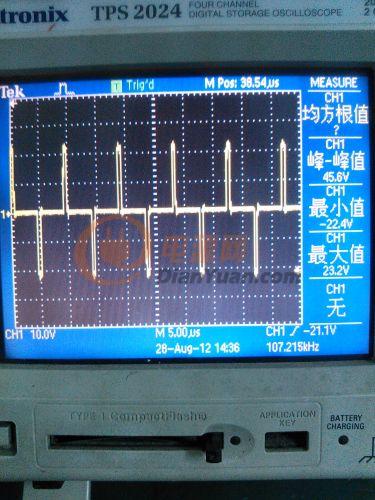

 變壓器初級波形

 變壓器初級波形

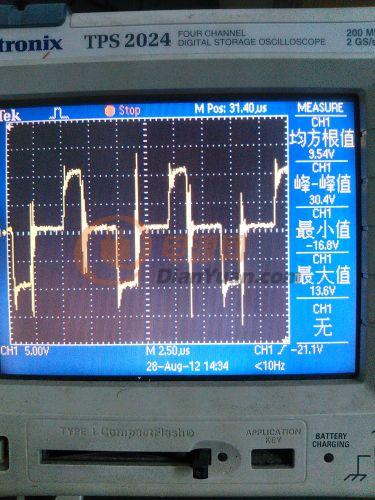

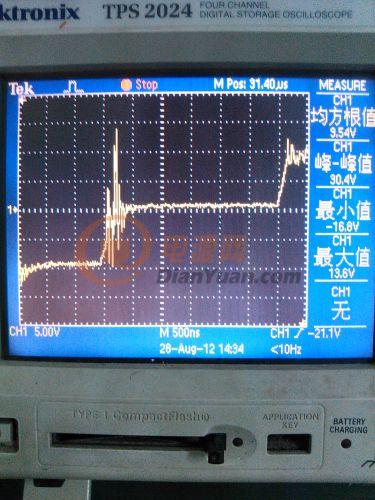

 變壓器次級波形 變壓器次級波形

我是防瑞凌ZX7-160做的，但是驅動波形干擾很厲害，請問這個干擾是否正常，有什么辦法可以解決。

下面是圖紙。瑞凌ZX7-160原理圖



全部回復(6)
正序查看
倒序查看
pcx521869
LV.2
2
2012-08-29 17:44

變壓器比例是16：8



0
回復
pcx521869
LV.2
3
2012-08-30 08:39
@pcx521869
變壓器比例是16：8

我頂，請大家指教

0
回復
2012-08-30 22:53
學習中
0
回復
2012-08-31 11:42
@pcx521869
變壓器比例是16：8

0
回復
我在飛
LV.2
6
2012-08-31 13:44
@逝水@流云
[圖片]
他說的是驅動板上變壓器
0
回復
pcx521869
LV.2
7
2012-09-03 09:44
@逝水@流云
[圖片]

 對是驅動板上的變壓器。

另外我昨天又做了個試驗，我將MOS的DS吸收線路去掉后,驅動變得諧振的更厲害，將吸收電路的電容從221加大到103，驅動變好i很多。不理解為什么我的DS吸收電路會影響GS驅動，請大俠指教。

附件是數據。

DS上是221電容吸收。



DS無吸收電路 MOS GS與DS波形。



DS加103電容 MOS GS與DS 波形

0
