自舉原理學習總結

BUCK電路需要高端開關，而PMOS在輸入電壓超過20V時（pmos的VGS一般在4V左右，就是說，目輸入電壓為30V的話，26V以下打開，30V以上關斷，而一般PMOS的Vgs=20V）不適用。那么只能選NMOS做高端開關，這樣就帶來了驅動問題。

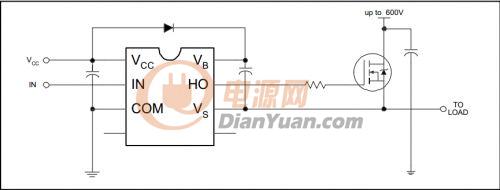

當NMOS做高端開關的時候，一般選用自舉電路，比如說選用IR2117這款芯片，典型應用如下

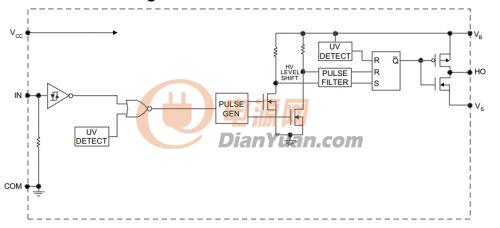

其內部原理如下

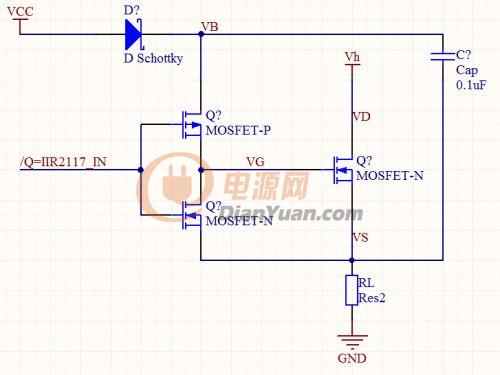

提煉電路如下:



假設VCC=12V；二極管VF=0.6V；Vh=450V；mos為IRFp460，Vgs=4V

VCC上電，VB=VCC-Vf =11.4V,Vs=0V

IN=VCC,HO=VB=VG,此時Vs=0；Vgs=Vb=11.4V>4V,mos導通，導通后瞬時VS=450V,同時電容C上低下高，被充電，VB=450+11.4V=461.4V

至此，VB電壓被抬高，導致以后的HO會在461.4~450V之間跳動，自舉完成

二極管要快恢復，電流不必大，1A足夠，主要任務是給電容充電，不過，耐壓要大于Vh。

至于電容C大小，主要是為驅動MOS同時給內部CMOS反相器、低壓比較器、RS觸發器供電(前面脈沖發生器的供電為VCC，VB驅動兩個MOS管，電阻一定很大)，這些負載的電流很小。

但是考慮MOS的結電容效應，電容C的電壓為MOS的Cgs和Cds結電容充電后，電壓跌落不應大于6V，6/461.4=1.3%,   461.4-6=455.4V

455.4.4-450=5.4>Vgs，所以，一定要保證VB-V跌落>Vgs。IRFP460 Qg+Qgs+Qgd=200nc

根據公式Cg=Q/U=200*10E-9/462V=0.44nf

則C=200*10E-9/460V*100/1.3=34nf

實際電容C選用47nf應該可以，耐壓600V

小弟新手，不知寫的對不對，望看到的大俠指正







全部回復(10)
正序查看
倒序查看
老梁頭
LV.10
2
2012-09-12 12:58
先頂個，回頭學習！希望以后大家多寫點設計或調試總結。及幫助別人，又增加自己的理解。而且，理解的誤區會有大俠指出來。真是一舉三得，況且?guī)椭鷦e人就是最大的快樂。技術提高了，還能不用小日本的東西，直接抵制日貨了！
0
回復
2012-09-12 13:03
@老梁頭
先頂個，回頭學習！希望以后大家多寫點設計或調試總結。及幫助別人，又增加自己的理解。而且，理解的誤區會有大俠指出來。真是一舉三得，況且?guī)椭鷦e人就是最大的快樂。技術提高了，還能不用小日本的東西，直接抵制日貨了！

哈哈哈哈哈

0
回復
2012-09-12 16:44
@老梁頭
先頂個，回頭學習！希望以后大家多寫點設計或調試總結。及幫助別人，又增加自己的理解。而且，理解的誤區會有大俠指出來。真是一舉三得，況且?guī)椭鷦e人就是最大的快樂。技術提高了，還能不用小日本的東西，直接抵制日貨了！
個人認為自舉電容是在開關管關閉、VS電壓低時由VCC通過自舉二極管充電，開關管開通時VB電壓隨VS被抬高，此時自舉電容放電來給驅動供電。還有就是自舉電壓按10v以上來設計，以保證驅動mos管飽和導通，自舉電容耐壓大于vcc就行了。
0
回復
2012-09-13 08:29
@ymyangyong
個人認為自舉電容是在開關管關閉、VS電壓低時由VCC通過自舉二極管充電，開關管開通時VB電壓隨VS被抬高，此時自舉電容放電來給驅動供電。還有就是自舉電壓按10v以上來設計，以保證驅動mos管飽和導通，自舉電容耐壓大于vcc就行了。

旅長兄，我感覺，mos打開瞬間，Vs>VCC，這樣電容耐壓一定要大于Vh，既然Vs>VCC了，那么一定會給電容充電。



0
回復
恒流王
LV.5
6
2012-09-13 09:13
@tcwdbtx1989
旅長兄，我感覺，mos打開瞬間，Vs>VCC，這樣電容耐壓一定要大于Vh，既然Vs>VCC了，那么一定會給電容充電。
好貼,關注中...
0
回復
2012-09-13 10:52
@tcwdbtx1989
旅長兄，我感覺，mos打開瞬間，Vs>VCC，這樣電容耐壓一定要大于Vh，既然Vs>VCC了，那么一定會給電容充電。
Vs>Vcc時自舉二極管截止,充電回路是斷的如何充電?電流方向也反了呀！
0
回復
2012-09-14 22:02
@ymyangyong
個人認為自舉電容是在開關管關閉、VS電壓低時由VCC通過自舉二極管充電，開關管開通時VB電壓隨VS被抬高，此時自舉電容放電來給驅動供電。還有就是自舉電壓按10v以上來設計，以保證驅動mos管飽和導通，自舉電容耐壓大于vcc就行了。
旅長兄，如果說電容電壓只是VCC-0.7的話，如何保證Vg-Vs>10V呢？還有“開關管開通時VB電壓隨VS被舉高什么意思呢”？
0
回復
2012-09-15 00:46
@tcwdbtx1989
旅長兄，如果說電容電壓只是VCC-0.7的話，如何保證Vg-Vs>10V呢？還有“開關管開通時VB電壓隨VS被舉高什么意思呢”？
Vcc—般選12-15v,自舉電容放電壓降控制在1.3-4.3v的話才可以保證Vgs>10v。Vb隨Vs電壓舉高應該很好理解呀,Vb總比Vs高個電容電壓，就象舉—個盛水的碗—樣。
0
回復
tcwdbtx1989
LV.2
10
2012-09-16 09:34
@ymyangyong
Vcc—般選12-15v,自舉電容放電壓降控制在1.3-4.3v的話才可以保證Vgs>10v。Vb隨Vs電壓舉高應該很好理解呀,Vb總比Vs高個電容電壓，就象舉—個盛水的碗—樣。
謝旅長兄指點，我現在明白了，電容耐壓大于1.5*VCC即可
0
回復
jay987jay
LV.1
11
2013-11-06 21:49

請問如果IN輸入是一個PWM波，那么HO輸出會是怎樣的？
