現在研究直接轉矩控制(DTC),要做電機調速試驗,搭建試驗系統.1．5kw的三相異步電機.
控制板自己做,使用DSP F240x.
功率板想買現成的,最好是使用IPM的,需要帶兩個電流傳感器,測量兩個線電流.
請問哪里有賣功率板的?
謝謝!
請問:哪里可以買到功率板?
全部回復(4)
正序查看
倒序查看
<返回>
概述:
功率驅動部分,往往占用工程師很多的時間.為了讓工程師們集中更多的時間去研究算法等軟件,我們公司推出了開放式功率驅動器.它集IPM,開關電源,高速光耦,保護電路,吸收電路,外圍接口,散熱器于一體,采用國際標準工藝定制而成的全功能驅動器.
該產品技術成熟,性能穩定,開發方便,功能完善,通用性強,是紡織機械,食品機械,注塑機,風機,變頻電源,交直流伺服,無刷電機驅動器等產品設計的理想選擇.
適用的控制算法有:磁通矢量,電壓矢量,正弦PWM,壓頻比,方波驅動等.

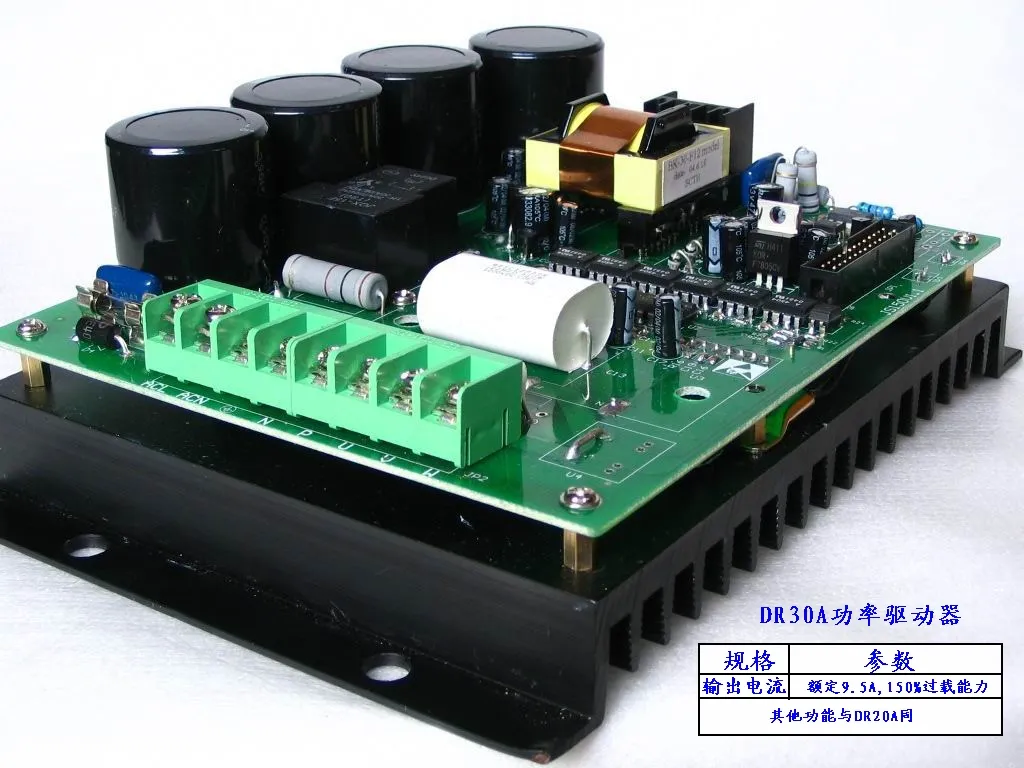

DR20A 開放式變頻功率驅動器介紹
產品特點:
l 三菱20A IPM(智能功率模塊)驅動,具有過流,過熱,欠壓,過壓,輸出電流檢測等完整的保護措施
l 內置60W大功率反激式開關電源,具有強勁的電流輸出能力,使系統更趨安全.8路隔離輸出,基本滿足所有客戶的電源要求.
l 安捷倫高速光耦作電氣隔離,隔離強度為15KV/uS
l 散熱器為GB0607氧化發黑合金鋁,厚度達7.2mm, 嵌入式風扇設計,保證安全散熱
l 4組獨立IPM供電,杜絕因自舉充電帶來的隱患
l 采用美國CDE吸收電容有效消除因DV/DT帶來的尖峰浪涌而破壞IPM
l 提供26芯用戶接口 (接口參數開放)
l 標準工業化設計,開放式結構,便于用戶設計產品
l 可選配電流傳感器實時顯示輸出電流參數(出廠值為直接短接)
A:DR20A有過流,欠壓,過熱,過壓四種保護.采用反激式開關電源,輸出獨立四組+15V 供IPM自用,+24V 供繼電器,+5V 供CPU 用,±15V供霍爾傳感器以及運放電路使用.
A.如遇IPM故障,FAULT 輸出有效電平給系統以便停機檢查.
B.霍爾電流傳感器輸出模擬信號以供主板實時采集輸出電流值(選配).
C.提供直流母線取樣輸出以供主板實時采集電壓信息.
D.提供溫度傳感器的采樣值以便主板實時采集溫度信息.
咨詢熱線: 021-64764189,64764248 傳真:021-64764248
http://poweripm.nease.net/dr150.htm
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113206654.jpg');}" onmousewheel="return imgzoom(this);">
概述:
功率驅動部分,往往占用工程師很多的時間.為了讓工程師們集中更多的時間去研究算法等軟件,我們公司推出了開放式功率驅動器.它集IPM,開關電源,高速光耦,保護電路,吸收電路,外圍接口,散熱器于一體,采用國際標準工藝定制而成的全功能驅動器.
該產品技術成熟,性能穩定,開發方便,功能完善,通用性強,是紡織機械,食品機械,注塑機,風機,變頻電源,交直流伺服,無刷電機驅動器等產品設計的理想選擇.
適用的控制算法有:磁通矢量,電壓矢量,正弦PWM,壓頻比,方波驅動等.
DR20A 開放式變頻功率驅動器介紹
產品特點:
l 三菱20A IPM(智能功率模塊)驅動,具有過流,過熱,欠壓,過壓,輸出電流檢測等完整的保護措施
l 內置60W大功率反激式開關電源,具有強勁的電流輸出能力,使系統更趨安全.8路隔離輸出,基本滿足所有客戶的電源要求.
l 安捷倫高速光耦作電氣隔離,隔離強度為15KV/uS
l 散熱器為GB0607氧化發黑合金鋁,厚度達7.2mm, 嵌入式風扇設計,保證安全散熱
l 4組獨立IPM供電,杜絕因自舉充電帶來的隱患
l 采用美國CDE吸收電容有效消除因DV/DT帶來的尖峰浪涌而破壞IPM
l 提供26芯用戶接口 (接口參數開放)
l 標準工業化設計,開放式結構,便于用戶設計產品
l 可選配電流傳感器實時顯示輸出電流參數(出廠值為直接短接)
A:DR20A有過流,欠壓,過熱,過壓四種保護.采用反激式開關電源,輸出獨立四組+15V 供IPM自用,+24V 供繼電器,+5V 供CPU 用,±15V供霍爾傳感器以及運放電路使用.
A.如遇IPM故障,FAULT 輸出有效電平給系統以便停機檢查.
B.霍爾電流傳感器輸出模擬信號以供主板實時采集輸出電流值(選配).
C.提供直流母線取樣輸出以供主板實時采集電壓信息.
D.提供溫度傳感器的采樣值以便主板實時采集溫度信息.
咨詢熱線: 021-64764189,64764248 傳真:021-64764248
http://poweripm.nease.net/dr150.htm
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113206654.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@poweripm
概述:功率驅動部分,往往占用工程師很多的時間.為了讓工程師們集中更多的時間去研究算法等軟件,我們公司推出了開放式功率驅動器.它集IPM,開關電源,高速光耦,保護電路,吸收電路,外圍接口,散熱器于一體,采用國際標準工藝定制而成的全功能驅動器.該產品技術成熟,性能穩定,開發方便,功能完善,通用性強,是紡織機械,食品機械,注塑機,風機,變頻電源,交直流伺服,無刷電機驅動器等產品設計的理想選擇.適用的控制算法有:磁通矢量,電壓矢量,正弦PWM,壓頻比,方波驅動等.DR20A開放式變頻功率驅動器介紹產品特點:l 三菱20AIPM(智能功率模塊)驅動,具有過流,過熱,欠壓,過壓,輸出電流檢測等完整的保護措施l 內置60W大功率反激式開關電源,具有強勁的電流輸出能力,使系統更趨安全.8路隔離輸出,基本滿足所有客戶的電源要求.l 安捷倫高速光耦作電氣隔離,隔離強度為15KV/uSl 散熱器為GB0607氧化發黑合金鋁,厚度達7.2mm,嵌入式風扇設計,保證安全散熱l 4組獨立IPM供電,杜絕因自舉充電帶來的隱患l 采用美國CDE吸收電容有效消除因DV/DT帶來的尖峰浪涌而破壞IPMl 提供26芯用戶接口(接口參數開放)l 標準工業化設計,開放式結構,便于用戶設計產品l 可選配電流傳感器實時顯示輸出電流參數(出廠值為直接短接)A:DR20A有過流,欠壓,過熱,過壓四種保護.采用反激式開關電源,輸出獨立四組+15V供IPM自用,+24V供繼電器,+5V供CPU用,±15V供霍爾傳感器以及運放電路使用.A.如遇IPM故障,FAULT輸出有效電平給系統以便停機檢查. B.霍爾電流傳感器輸出模擬信號以供主板實時采集輸出電流值(選配). C.提供直流母線取樣輸出以供主板實時采集電壓信息. D.提供溫度傳感器的采樣值以便主板實時采集溫度信息.咨詢熱線:021-64764189,64764248傳真:021-64764248http://poweripm.nease.net/dr150.htm[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113206654.jpg');}"onmousewheel="returnimgzoom(this);">
功率驅動板怎么還有繼電器呢,它是用來做什么的,能否解釋一下
