絕緣電阻
當電容器從電源充電時,初始高電流從電源流入電容器。當電容器吸收該電流時,充電電流迅速減小至零。與此同時,電容器上的電壓從零開始迅速增加到電源電壓值,一旦達到穩態充電條件,流入電容器的電流應為零,并且電容器的電壓等于電源電壓值。當然如果是“理想”電容器,電路中就不會再有電流流動。

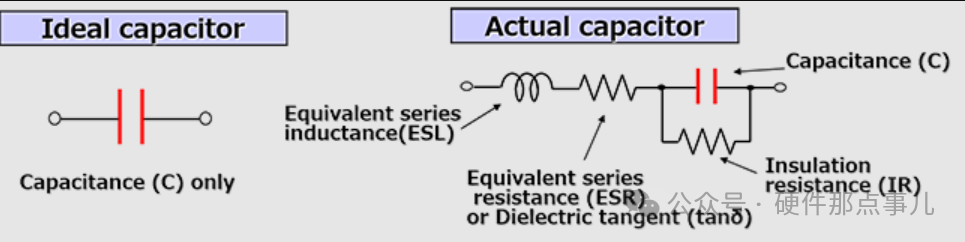

由于理想電容器的電極是絕緣的,因此理論上電阻值是無窮大,然而,實際電容器的電阻值是有限的,因?yàn)榻^緣電極之間有少量電流流動,我們通常使用歐姆定律把通過電介質的“漏電流”轉換為“絕緣電阻”。這個電阻值就是電容的“絕緣電阻”。
電容值越高,其絕緣電阻越小,這是因?yàn)殡娙萑葜翟酱?,?duì)應電容器中電介質的總面積就越大,電子流過電介質的路徑數量也會越大,最終結果是電容的漏電流更大,從而絕緣電阻越?。≧=U/I)。
等效串聯電阻

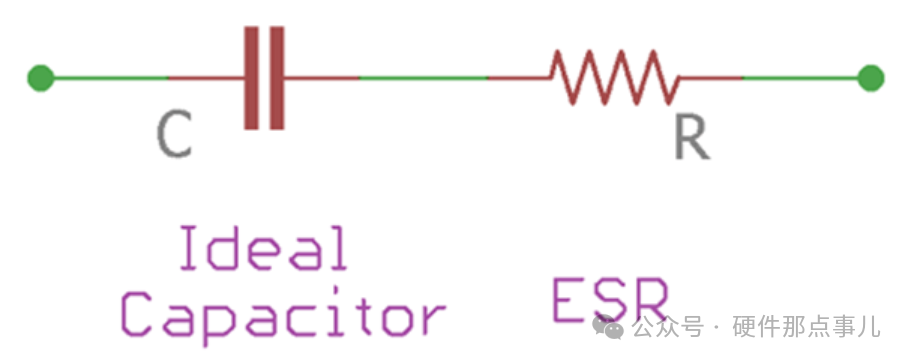

電容的ESR是指其等效串聯電阻(Equivalent Series Resistance),由電容器內部電極、電介質以及連接線等構成部分的電阻性質所導致的。陶瓷電容的ESR通常都在100毫歐以下,而鋁電解電容則高于這個數值,有些種類電容的 ESR甚至?xí)哌_(dá)數歐姆。ESR越大,會影響電容的濾波效果以及溫升,那ESR是不是越低越好呢?
當然不是,ESR可不是一無是處,在LDO輸出端,電容的ESR是有用的,一般規格書中寫明推薦的電容ESR的值,這里也不展開講了,以后講到LDO時會詳細說明。
劃重點
定義:

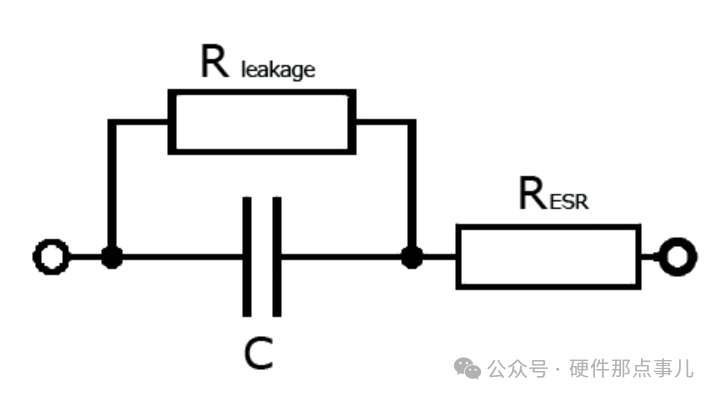

絕緣電阻是指電容器絕緣電極之間的電阻,它是絕緣材料的電阻性質。
ESR(等效串聯電阻)是電容器內部電極、電介質以及連接線等構成部分的電阻性質。
原理:
絕緣電阻是由絕緣材料的電阻性質導致的,反映了電容器內部電介質的絕緣能力。
ESR是由電容器內部結構和材料的電阻性質導致的,包括電解液、電介質和導線的電阻。
影響因素:
絕緣電阻受電容器內部結構和材料的影響,通常隨著電容值的增加而減小。
ESR受電容器內部結構和材料的影響,通常取決于電解電容和陶瓷電容等類型,不同類型的電容ESR值會有所不同。
后果:
絕緣電阻的減小可能導致電容器漏電流的增加,從而降低絕緣性能。
ESR的增加會影響電容器的濾波效果和溫升,但在某些情況下,如在LDO輸出端,較高的ESR可能是有益的,能夠提高系統的穩定性和性能。
