測試燈管的管電流,在高壓端引線把電流表串進去,一點亮就SHUT DOWN.猜測可能是萬用表的耐壓不夠.但是不串萬用表,僅僅用一根線架在高壓端裸露的導線上還是會當?shù)?只加一個小夾子卻沒有事,不知道有沒有行家可以解釋一下,謝謝!

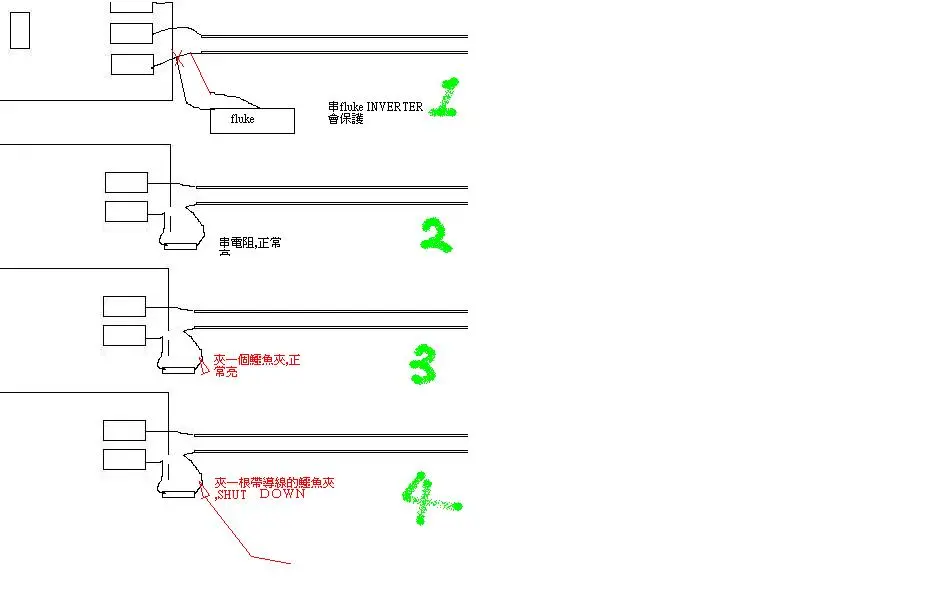

如圖:
測量CCFL的管電流高壓端串萬用表為什么會當?shù)?
全部回復(7)
正序查看
倒序查看
@好學上進
高壓端可別串萬用表,很可能損壞萬用表;高壓端放一個導線\萬用表等等,由于是高頻高壓,即使沒有低壓回流線,也會發出很多能量,因此,等于加了一個額外的負載,對原有的輸出匹配負載有很大的改變,因此就會SHUTDOWN.一般在低壓端串一個高頻電流表(帶寬100KHZ,如FLUKEF45).一般的手持式表數據差得太多.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154498571.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@小飛熊
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1154498571.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝您的回復!
0
回復
@小飛熊
我們測試的是整個模組,所以沒法在低壓端串fluke或電阻測量.在高壓端串聯一個電阻,用fluke量它兩端的交流電壓,這樣也是會當?shù)舻?這樣就沒有辦法準確地測量燈管的電流了.有什么辦法測試高壓端電流呢~~~~網上的時間是不是有錯誤,我這里才1:40
找到一只燈管的低壓線剪開,或不損傷辦法做一個轉接頭,將電流表串進去,就可以測到低壓端的電流.
因為是高頻高壓像天線一樣,可以發射出去的;所以是工程上燈管電流不能很好的測試準確的.只能采用同樣測試條件下給一個對比.
因為是高頻高壓像天線一樣,可以發射出去的;所以是工程上燈管電流不能很好的測試準確的.只能采用同樣測試條件下給一個對比.
