另外,我想在這個基礎上加個穩壓電路,應該控制3525的幾腳?要怎么改?請高手看看???

怎么沒人幫忙啊,我自己頂!

看不清你的大圖

sg3525a中只有一個比較器,是1,2,9腳,這里已用在過流上了

還有是不是在取樣電路哪里接一個穩壓二極管,要不然很容易受到干擾而保護的,還有必在的話在電容哪里加一個保護二極管,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154837486.jpg');}" onmousewheel="return imgzoom(this);">

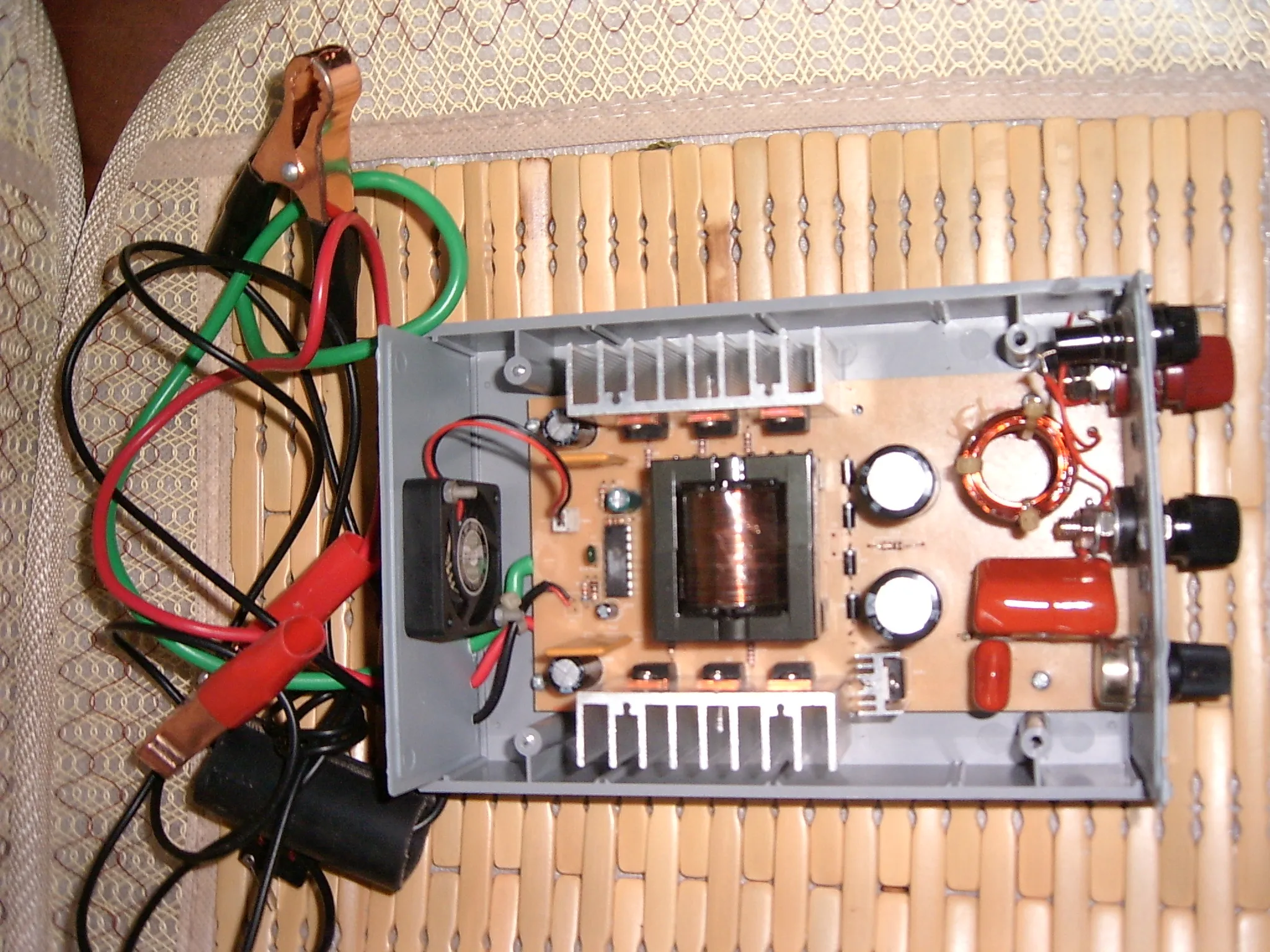

本機實際功率500WQQ512518564

3525自身就有限流保護檢測輸入端,干嗎不用?余下的1.2腳做輸出電壓穩壓反饋電路,不是剛好么?

請問有沒有電路圖,可否上傳一個來看看!謝謝!
