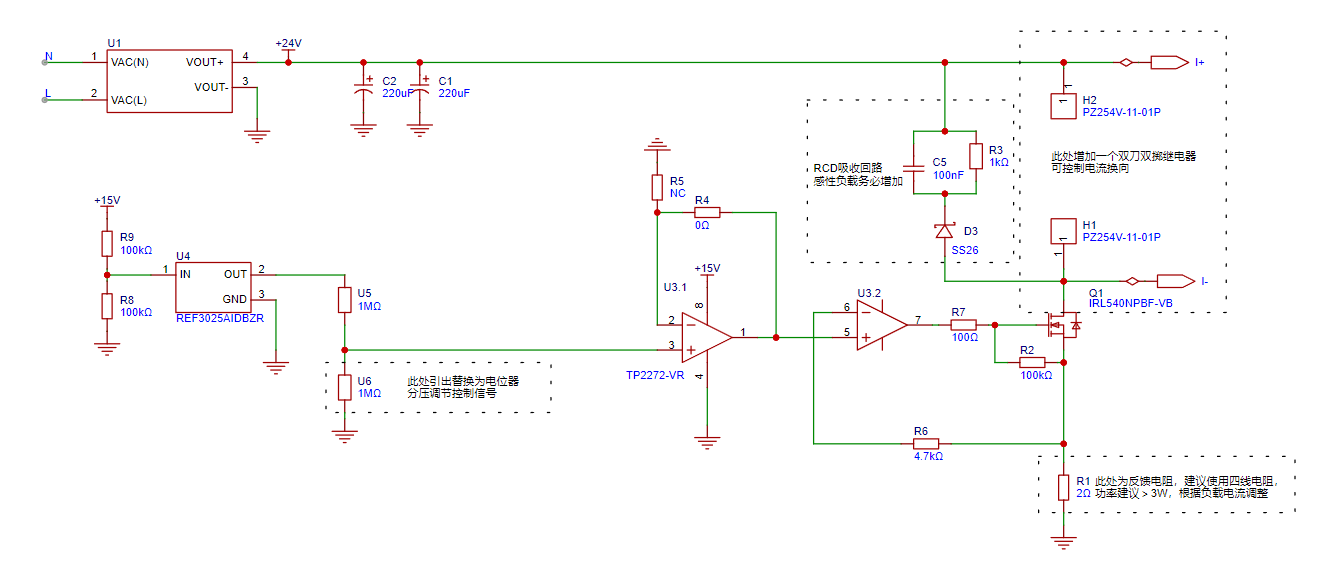

在很多傳感器調試及部分測試場景中，恒流源經常為大家所使用，但一款恒流電源少則數百數千，貴的則得上萬；而對于大多數資金不怎么充裕的創客（比如我）來說，能手搓自然不買現成的，既能實踐，又可以從中學習。那么今天，這款小型化純模擬的恒流源它來了~先上原理圖

首先，本次設計使用RACM16E-24SK電源模塊來實現AC 220V轉DC 24V，這款電源模塊標稱16W，對應最大輸出電流0.66A，模塊體積不算大，對小功率恒流源來說確實相當合適。

本次設計恒流源采用純模擬控制，可實現負載24V/0.5A；具備手動換向功能。

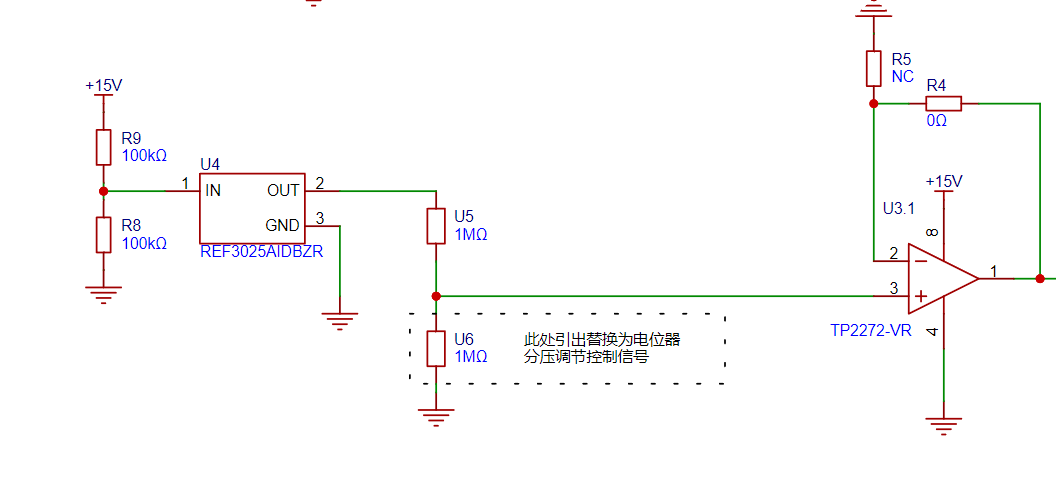

基礎恒流部分由運放、mos管、反饋電阻組成。在此之外，增加一個電壓基準、一通道運放用作電壓跟隨（預留電阻位可改為同相放大器）。

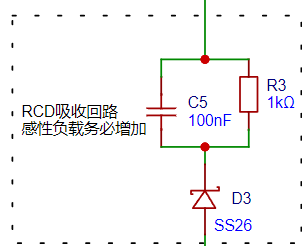

主電路較之前設計方案，增加了一個吸收回路，可用于感性負載（電機、螺線管、線圈等）防止關斷或換向時尖峰擊穿MOS管。

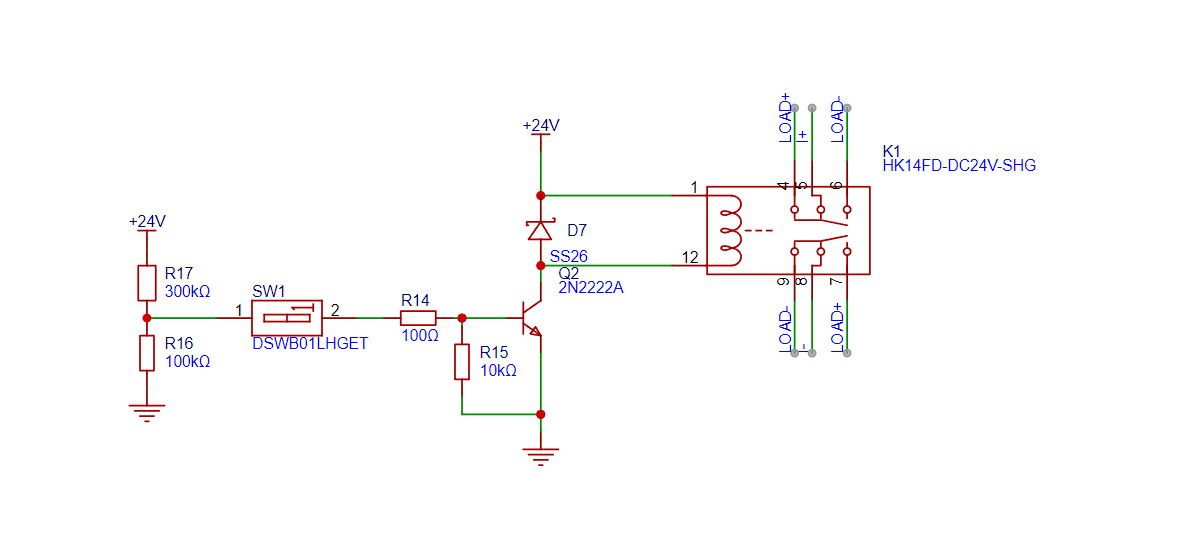

那么換向怎么實現呢？電源部分恒定不動，那就給負載換個向啦~通過一個雙刀雙擲繼電器及其驅動電路就可以實現了，如圖所示

其中，公共端接電源輸入和mos管漏極，負載分別接繼電器兩組的對角線，就可以實現了。

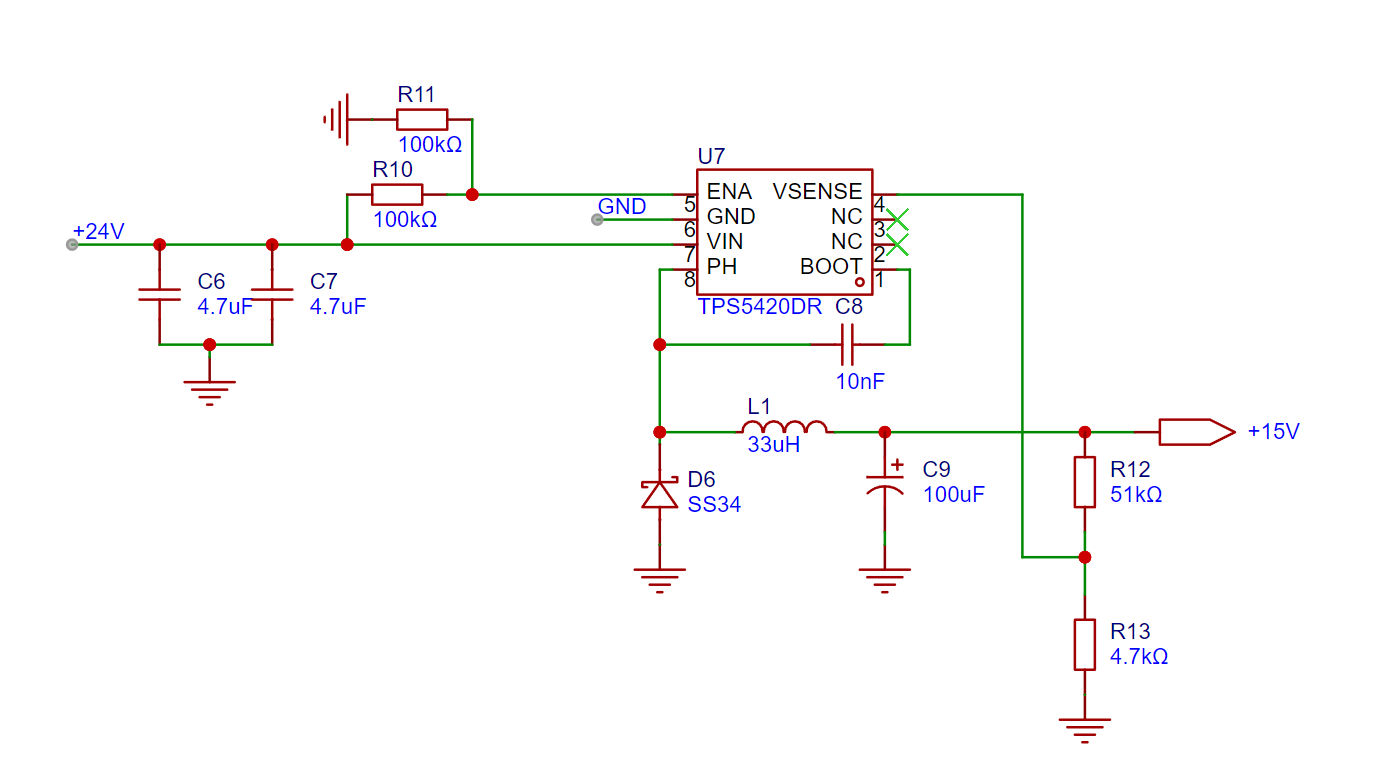

運放的供電選用的是單電源供電，雖然這款新品的電源寬帶可以直接用24V，但考慮穩定性以及后續應用，還是加了DCDC降壓芯片降至15V給運放供電。但很不幸，下單的時候下錯芯片型號，只能自己再找一款使用了。選用了TPS5420降壓型DCDC，便宜皮實。

到這里，電路部分介紹就已經說差不多了。預留了諸多控制的地方，比如電位器分壓的部分，可以通過DAC輸出模擬電壓來直接控制，精度更高一些；控制換向只需要一個IO口驅動三極管來控制繼電器換向即可；反饋電阻那的信號也可以使用ADC檢測，從而可以調整輸出電流的準確值。

實際測試部分可能得晚一些，后續更新。
