你的頻率可能低于20KHZ,要不然就是磁心進入了飽和

空載叫不是磁心飽和,是你的環路沒有調整好,你要調整3842周?chē)脑?在調調了.

關注中!

6管腳上連的電容有問題,我剛剛修好一個,就是這個毛病.
就是連接初級的那個電容!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155782945.jpg');}" onmousewheel="return imgzoom(this);">
我做的電源也會叫,用在功放上面,功放在81W以下輸出時變壓器不會叫,功放在80W~100W輸出時變壓器才會叫,設計輸出是+/-24V,在功放90W輸出時電壓會升高到+/-27V,在功放100W輸出時電壓下降到+/-21V,是否功放80W以上功率時電源達不到,開關管最大功率是150W,而實際輸出要滿足130W輸出時功放才能滿足100W輸出.
功放:
輸入頻率:50HZ
負載:4ohm
輸出:100W
功放板效率:77%
請問有沒有適合以上電路的200W MOSFET開關管

對啊!就是這樣,負載帶不上去,負載一大,輸出電壓一下子就拉低了.跟著電流也就下來了.
不過我遇見了另一個問題:保險老被吹!我記得這里有這樣的帖子;正在找,好是辛苦.你要知道一些,給我講講!成么?謝謝!

這個問題我不知道,我只是做電源的維修!
在這里只能就我知道的一些個小毛病說說我是如何解決!
還有就是我修的電源低負載是也是一直嘶嘶的響!

你說的3842的6pin,可是一般電路圖上6pin都不接電容的啊
,我現在也遇到空載時候有噪聲的問題了!!!!!望能說說你的經驗!感激
!

反激可以做到150W呀,

你們公司生產什么電源呀,我也搞修理的

我的一個同學講,他看到FLYBACD做到300W的
不知道是真的還是假的

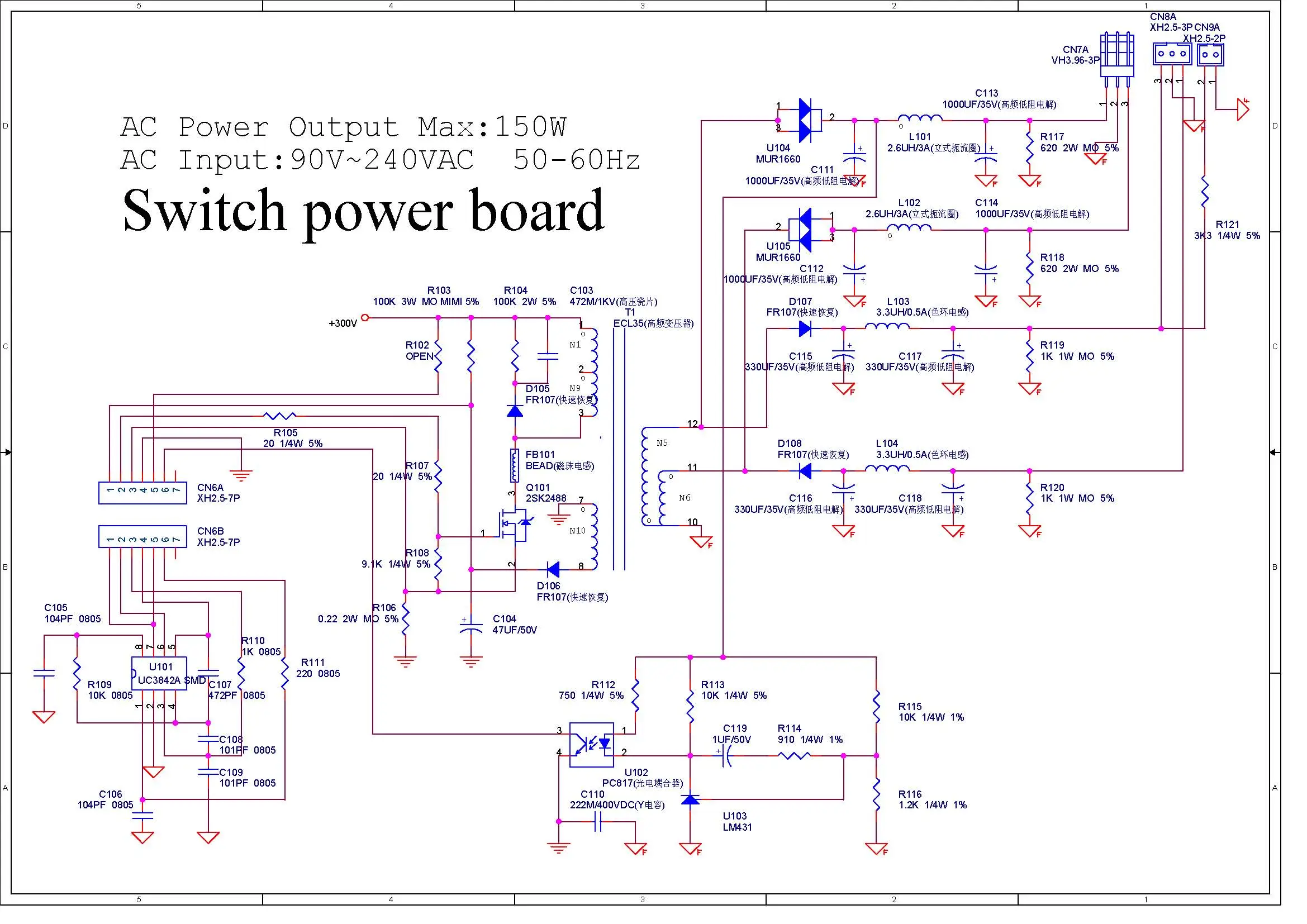

我的電源叫聲已經解決,將R112由750改為3K9,將R113由10K改為750,即解決了變壓器噪聲問題,功放最大輸出130W/4OHM,長時間老化沒問題.

做300w很簡單,只要你能把變壓器的原邊峰值電流提高到4A以上就可以做到

請問你的變壓器參數怎么設計的啊,能否發資料參考一下啊(acyuy@china.com.cn)幫幫忙啊

我也想要他的變壓器參數

這個是頻率太低或太高都會的.如有條件可用示波器觀測波形.正常是一條線.過低過高都有脈沖波形,可調RC濾掉尖峰就行了.

有個地方不明白,3842的4腳的那個RC電容接在3腳的電流檢測ISEN上面,請教一下有什么好處?謝謝!

關注中
