開關電源入門試水之作，望各路高人多多指點。。。。

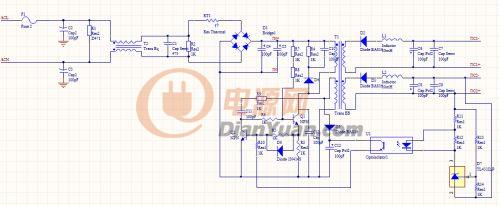

　　自學電源技術有將近兩個月了，一直蠢蠢欲動想搞點實際成果，思前想后，考慮DIY方便程度，還有技術挑戰性等等原因，最終決定用萬用板搞個LLC反激電源，輸入２２０V市電，輸出５V和２４伏兩路直流。之所以要做這樣的電壓輸出，完全是因?yàn)槭掷飫偤糜袀€EE33反激變壓器，是從一款廢棄的衡孚LLC反激電源上拆件下來的，那款電源剛好也是５V，２４V兩路輸出，輸出電流不詳，這樣我就省了計算變壓器的步驟直接用這個變壓器來做能調到多大輸出就是多大。當然我手里早就沒那塊電源板，所以只能按自己這段時間的學習理解重新畫原理圖和PCB最后用萬用板做成品。經過幾天的努力，原理圖初步成型，元件參數待定。具體如下：



望各路英雄拍磚！

等原理圖在大家的幫助下完善了，后續將會推出PCB，最后是成品板，調試過程和測試效果。謝謝！



全部回復(12)
正序查看
倒序查看
2012-10-27 14:24

用LLC的變壓器做反激?

漏感很大的....

0
回復
st.you
LV.10
3
2012-10-27 16:56
變壓器的設計是不能省略的步驟。
0
回復
2012-10-27 17:12
變壓器是關鍵部分，，必需的。
0
回復
2012-10-27 19:38

如果是分槽骨架的LLC變壓器最好別用,漏感很大，感量和匝比也不一定合適。

0
回復
tdcwolf
LV.2
6
2012-10-28 00:15
@ymyangyong
如果是分槽骨架的LLC變壓器最好別用,漏感很大，感量和匝比也不一定合適。

可能我表述的不是很清楚，我意思是我用了一款現成的反激電源變壓器。因此變壓器設計方面應當沒問題的。

0
回復
tdcwolf
LV.2
7
2012-10-28 00:20
@st.you
變壓器的設計是不能省略的步驟。
大致計算我也會，只耐動手繞變壓器不是太方便，這次相當于是廢物利用，直接用現成的變壓器。暫時只考慮外圍電路設計是否合理。
0
回復
2012-10-28 00:36
@tdcwolf
可能我表述的不是很清楚，我意思是我用了一款現成的反激電源變壓器。因此變壓器設計方面應當沒問題的。

原來是把RCC說成LLC了？注意搞清楚舊變壓器的繞組和同名端。關鍵部分的元件參數可參考原RCC電源。

0
回復
dulai1985
LV.10
9
2012-10-28 01:01
@ymyangyong
原來是把RCC說成LLC了？注意搞清楚舊變壓器的繞組和同名端。關鍵部分的元件參數可參考原RCC電源。
是不是概念沒有搞清啊？？
0
回復
2012-10-29 19:20
@ymyangyong
原來是把RCC說成LLC了？注意搞清楚舊變壓器的繞組和同名端。關鍵部分的元件參數可參考原RCC電源。
這個應該不會吧，LLC和RCC都分不清楚
0
回復
tdcwolf
LV.2
11
2012-11-01 21:30
@ymyangyong
原來是把RCC說成LLC了？注意搞清楚舊變壓器的繞組和同名端。關鍵部分的元件參數可參考原RCC電源。
不好意思，確實搞錯概念了。的確是RCC。
0
回復
tdcwolf
LV.2
12
2012-11-09 12:04
@tdcwolf
不好意思，確實搞錯概念了。的確是RCC。

看來只有LLC才能吸引眼球啊，一說是RCC人都跑光了。

0
回復
2012-11-09 13:15
@tdcwolf
看來只有LLC才能吸引眼球啊，一說是RCC人都跑光了。[圖片]
主要是過認證越來越難了。。。。都放棄RCC了。。。。
0
回復
