半橋電路，兩個開關管，用UC3842做控制芯片，其輸出端可以接驅動芯片EXB840嗎？
UC3842只有一路輸出，用一個控制芯片，兩個驅動芯片嗎不行吧？
大家?guī)蛶臀野桑?/h1>
全部回復(12)
正序查看
倒序查看
@ymyangyong
半橋雙輸出型芯片很多呀，如tl494、sg3525等等，怎么會選3842呢？
我當時看錯了，最后用的TL494.但是我現在最后仿真不出來結果，可以幫我看看嗎？謝謝你

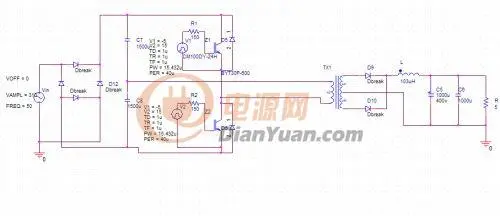

半橋主電路的仿真電路圖怎么布置啊，1.我把前面的整流濾波都加上的話，就出現收斂性問題，電路圖如下：
2.如果前面直接用直流電源代替的話，變壓器的原邊接線怎么接呢？我想觀察開關的電壓、電流波形、變壓器原副邊波形。最后想輸出100v/20A。
我把這兩個pspice原理圖文件也給你看看
求你幫幫我吧，要不畢不了業啦
0
回復
。注意半橋上下管驅動應該是反相的。@晶晶葉紫
我當時看錯了，最后用的TL494.但是我現在最后仿真不出來結果，可以幫我看看嗎？謝謝你[圖片]半橋主電路的仿真電路圖怎么布置啊，1.我把前面的整流濾波都加上的話，就出現收斂性問題，電路圖如下：[圖片] 2.如果前面直接用直流電源代替的話，變壓器的原邊接線怎么接呢？我想觀察開關的電壓、電流波形、變壓器原副邊波形。最后想輸出100v/20A。[圖片] 我把這兩個pspice原理圖文件也給你看看[圖片]新建文件夾 [圖片]新建文件夾(2) 求你幫幫我吧，要不畢不了業啦[圖片]
不是有導師的么？
0
回復
@晶晶葉紫
各位大俠都不懂仿真呀，唉
網上幫查了一下，好像是要設置下2個信號源的TD相位延遲時間，如分別為1u和21u，使2路信號源輸入反相并留點死區。參考http://bbs.dianyuan.com/topic/755299。
0
回復
@晶晶葉紫
我當時看錯了，最后用的TL494.但是我現在最后仿真不出來結果，可以幫我看看嗎？謝謝你[圖片]半橋主電路的仿真電路圖怎么布置啊，1.我把前面的整流濾波都加上的話，就出現收斂性問題，電路圖如下：[圖片] 2.如果前面直接用直流電源代替的話，變壓器的原邊接線怎么接呢？我想觀察開關的電壓、電流波形、變壓器原副邊波形。最后想輸出100v/20A。[圖片] 我把這兩個pspice原理圖文件也給你看看[圖片]新建文件夾 [圖片]新建文件夾(2) 求你幫幫我吧，要不畢不了業啦[圖片]
你怎么想都著用3842做半橋的
0
回復
@晶晶葉紫
我當時看錯了，最后用的TL494.但是我現在最后仿真不出來結果，可以幫我看看嗎？謝謝你[圖片]半橋主電路的仿真電路圖怎么布置啊，1.我把前面的整流濾波都加上的話，就出現收斂性問題，電路圖如下：[圖片] 2.如果前面直接用直流電源代替的話，變壓器的原邊接線怎么接呢？我想觀察開關的電壓、電流波形、變壓器原副邊波形。最后想輸出100v/20A。[圖片] 我把這兩個pspice原理圖文件也給你看看[圖片]新建文件夾 [圖片]新建文件夾(2) 求你幫幫我吧，要不畢不了業啦[圖片]
電路圖應該有錯吧。。。
整流電路出來要有一個大電容的。。
