求教 IR2110 自舉電容驅動波形問題
這是用IR2110驅動正激電路,高壓側驅動電壓是通過自舉電容充電得到的,空載時高壓側的驅動電壓為12V左右,當我加載電壓時,驅動電壓在不斷下降,請問各位這是什么原因?qū)е碌模?br>
全部回復(11)
正序查看
倒序查看
@ymyangyong
沒看見圖。先加大自舉電容試試。
這是雙管正激的原理圖,我想驅動4只并聯MOS管,頻率為50KHZ
當我加負載后,增加電壓,驅動電壓也下降
0
回復
@ymyangyong
IR2110需要VS拉低時給自舉電容充電,驅動負荷較重的話,建議給高端驅動單獨(隔離)供電。

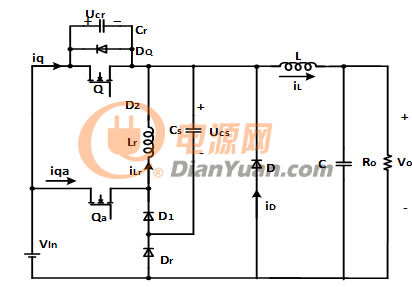

親,我的Buck電路在沒有加軟開關的情況下,可工作在2kW左右的功率級別;
然而,當加上軟開關之后,輸入輸出關系還算正常,然而波形相當差;
無論是主功率管的柵源波形,還是輔助功率管的柵源波形,然后,看了看VBS波形;
二者的VBS波形都很差,于是,就試著用在自舉電容兩端并聯DCDC隔離電源的方法,
然而波形好像并沒有什么改善。如圖所示。
該圖中,紅色為主功率管vgs波形;藍色為主功率管驅動芯片自舉電容VBS電壓波形;其中波形中的100mV表示5V,
因?yàn)樘筋^本身具有一定的放大倍數;
該圖中,藍色為輔助功率管柵源波形;紅色為輔助功率管驅動芯片VBSQ兩端波形;
該圖為又一次測試時的波形,其中,紅色為主功率管vgs波形,藍色為主功率管vds波形;
