首先在這里感謝電源網與DigiKey的這場DC-DC電路的活動。看到這次試用活動的時候，看到清單里有MPQ4214這款升降壓控制IC，就想著可以用來做一個可調電源，MPQ4214支持最大45V的輸入與40V的輸出，而且外置mosfet的方案也以根據自己設計的功率等級靈活的更換功率器件。
在列表中還有MPQ9843同步降壓器，支持最大36V的電壓輸入，正好可以作為輔助電源，給單片機系統提供穩定的3.3V電源。
一、設計思路：
1、防反接電路設計

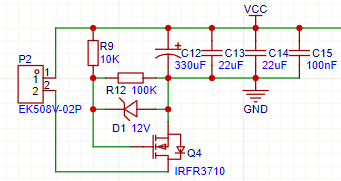

圖1 防反接電路圖
使用這個MOSFET防反接電路的主要目的是： 防止輸入電源極性接反時，造成主電路和各個芯片的燒毀。當電源極性正確的時候，首先體二極管導通，然后電阻R9給MOSFET充電，MOS管導通，整個電路正常工作，當電源被反接的時候，MOS和它的體二極管均不導通。這樣一來就可以保護后邊電路。
2、3.3V輔助電源電路

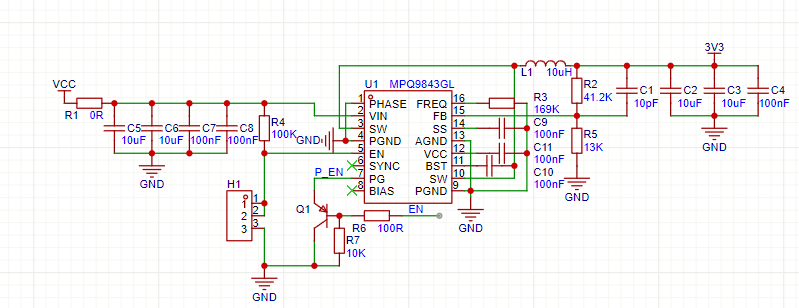

圖二 MPQ9843輔助降壓原理圖
在設計中，使用MPQ9843對VCC輸入進行降壓，MPQ9843是一款高集成度、高效率的同步降壓轉換器，適用于嚴苛的汽車和工業環境。其寬輸入電壓、低靜態電流和靈活的開關頻率配置使其在多種場景中表現優異。使用它把VCC輸入電壓降壓輸出3.3V，可以給單片機等電路進行供電。
3、MPQ4214主電路
MPQ4214是MPS芯源半導體推出的的高度集成同步 Buck-Boost 升降壓控制器，支持 6?V 至 40?V 的啟動輸入電壓（5?V 至 40?V 正常運行），采用 四開關同步 BUCK?BOOST 架構，可在升壓與降壓工作模式之間平滑轉換，提供高效率輸出。其內部控制策略采用 buck 模式下谷值電流控制，以及 boost 模式下峰值電流控制，擁有強大的負載響應能力與穩定的跨模式轉換特性。此外它還集成 I²C 接口控制，可通過數字方式配置輸出電壓、輸出升降速率、恒流限流與軟啟動時間等功能。以及強大的故障保護機制和異常中斷報信。

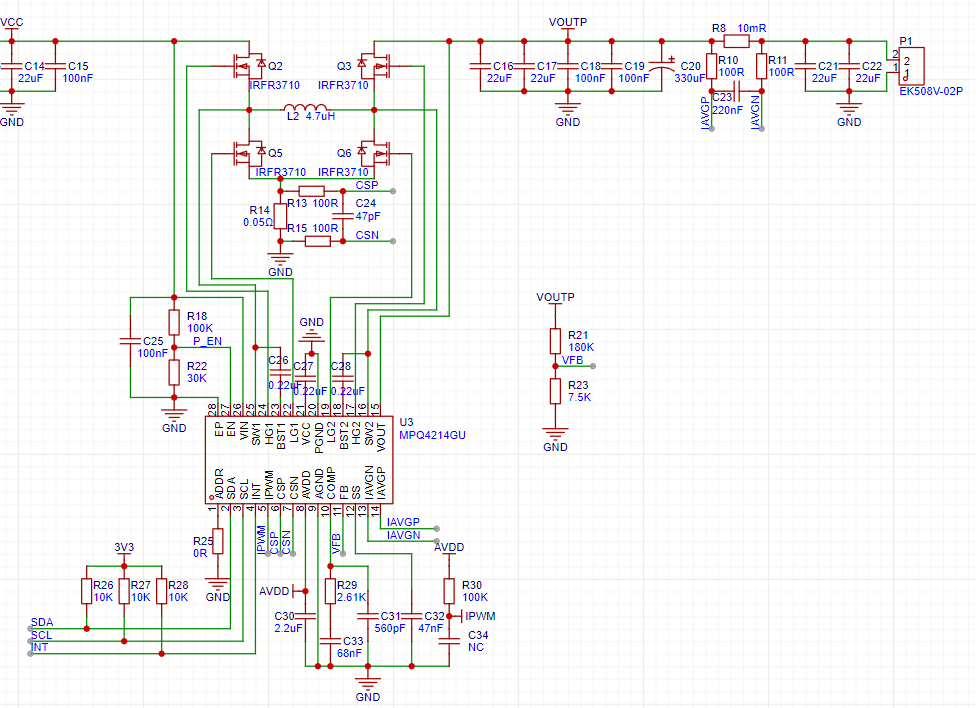

圖3 MPQ4214主電路原理圖
這個原理圖是按照官方參考設計設計的圖紙，只改了反饋電阻，是指能輸出30V電源（由于電阻有誤差，實際輸出電壓只有29.8V左右）
二、實物展示
圖4 升降壓測試板實物圖
圖4為使用MPQ9843作為輔助電源與MPQ4214主控的實物圖，下方為測試視頻：
這些內容都是我根據自己目前的理解制作出來的，水平有限。如果更好的做法，歡迎大家指出和交流～主要是想記錄學習過程、邊學邊總結，感謝理解！
