變壓器驅動全橋MOS管

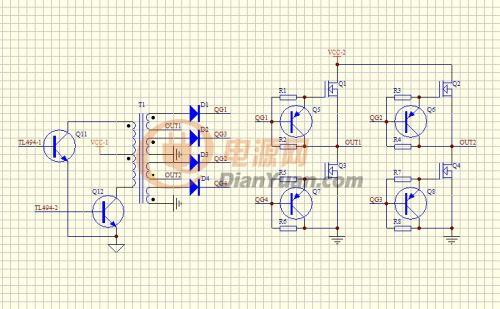

新手請教各位大俠，這樣的驅動可否有人做過，是否能行的通，或有更好的驅動方法，（驅動大功率MOS，最好還是變壓器驅動，這個易做，IC太貴）

全部回復(15)
正序查看
倒序查看
2013-01-29 23:11



當然可以。

0
回復
2013-01-29 23:28
@宛東驕子
[圖片] 當然可以。
頂
0
回復
2013-01-30 06:34
在保證波形不畸變的前提下，變壓器驅動有很多優點：前后隔離，不用做成浮地方式，驅動能力可大可小，格價很低，可以負壓關斷等
0
回復
2013-01-30 07:50
@宛東驕子
[圖片] 當然可以。

感謝族長大人回貼，這樣說我哪圖也是可以行的通的咯，看了下你發的圖，再請教你哪圖要用兩個變壓器，我哪圖只要用一個變壓器，哪個圖更好呢

0
回復
2013-01-30 08:02
@zhusiheng218
感謝族長大人回貼，這樣說我哪圖也是可以行的通的咯，看了下你發的圖，再請教你哪圖要用兩個變壓器，我哪圖只要用一個變壓器，哪個圖更好呢
當然我這個圖好。
0
回復
luoly
LV.1
7
2013-01-30 08:36
@宛東驕子
[圖片] 當然可以。
R31、C15;R33、C16是調節死區時間的嗎？
0
回復
735575630
LV.5
8
2013-01-30 08:57
@宛東驕子
[圖片] 當然可以。
這個電路的功能是啥？？說下妙處何在
0
回復
2013-01-30 09:02
@宛東驕子
當然我這個圖好。[圖片]

旅長大人，你圖后面驅動MOS管是否還是要加三極管關斷呢，是否可以把你后面的圖發來讓我們學習學習



0
回復
2013-01-30 10:00
@宛東驕子
當然我這個圖好。[圖片]

是否12伏的,?請上后級圖,

0
回復
l3555019
LV.5
11
2013-01-30 11:07
@宛東驕子
[圖片] 當然可以。

能否上個全一點的圖

0
回復
2013-01-30 13:09
@zhusiheng218
旅長大人，你圖后面驅動MOS管是否還是要加三極管關斷呢，是否可以把你后面的圖發來讓我們學習學習
不需要加三極管關斷。加RD控制開關速度即可。
0
回復
2013-01-30 13:52
@宛東驕子
不需要加三極管關斷。加RD控制開關速度即可。

呵呵，還是不太明白，RD還是RC呢，如果是加二極管，不加三極管關斷，哪怎能讓他快速關斷呢，還請旅長指教，能否上個圖

0
回復
hbzjcjw
LV.10
14
2013-02-03 22:58

你這個圖，嚴格意義上說，是不能用的。除非沒有死區。

推挽，在死區時間內，電感沒有電流通道

0
回復
mhmx
LV.4
15
2013-02-03 23:20
@hbzjcjw
你這個圖，嚴格意義上說，是不能用的。除非沒有死區。推挽，在死區時間內，電感沒有電流通道

蛋舒服

0
回復
shl1226
LV.4
16
2019-01-13 20:56
@宛東驕子
[圖片] 當然可以。
你好。你這個驅動變壓器怎么設計，EE16加營帳磁蕊，VCC15V，頻率8５K初次級是多少
