光耦上端限流電阻的選擇

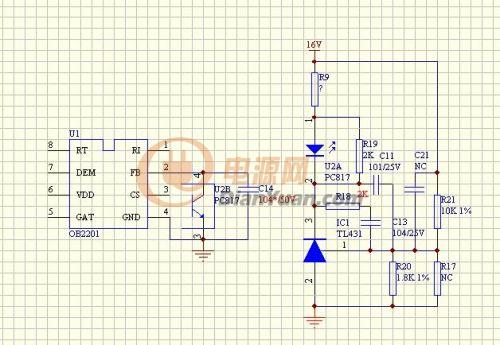

求限流電阻R9的值，

電源IC FB短路最大電流 1.5mA

光耦CTR 1.3-2.6

現在我的問題，是IF電流到底要選多少，

是選擇1.15mA 呢，還是選擇光耦的正常工作電流3-10mA.

如果選 擇3-10mA是不是電源IC不在線性變化區域了，從而電源工作不穩定。

全部回復(14)
正序查看
倒序查看
2013-02-28 18:00
IF根據副邊電流和CTR反推是1mA 左右。限流電阻R9按16v-2.5v（431最小工作電壓）-1.2v（光耦壓降)=12.3v再除以限流值來算，限流值可取5-30ma。
0
回復
2013-02-28 21:25
@ymyangyong
IF根據副邊電流和CTR反推是1mA左右。限流電阻R9按16v-2.5v（431最小工作電壓）-1.2v（光耦壓降)=12.3v再除以限流值來算，限流值可取5-30ma。

還是不明白到底選 多少mA!

按你的意思，IF為1mA ，電阻的電流又是5-30mA

難不成，(5-30mA)-1mA的電流全過經過R１９了不成

但常規R19的取值是1-2K呀！他哪里能分這么多的電流。

0
回復
2013-02-28 21:39
@qing810124
還是不明白到底選多少mA!按你的意思，IF為1mA，電阻的電流又是5-30mA難不成，(5-30mA)-1mA的電流全過經過R１９了不成但常規R19的取值是1-2K呀！他哪里能分這么多的電流。

這是兩碼事！限流電阻R9按最大電流來算，它是用來保護光耦和431的。正常穩態工作時，IF還是1mA左右，故障狀態下才會升到最大5-30mA。明白沒有？

0
回復
2013-02-28 21:55
@ymyangyong
這是兩碼事！限流電阻R9按最大電流來算，它是用來保護光耦和431的。正常穩態工作時，IF還是1mA左右，故障狀態下才會升到最大5-30mA。明白沒有？[圖片]
那你的意思！算R9那跟電源IC的電流和CTR都沒有關系咯！
0
回復
2013-02-28 21:59
@ymyangyong
這是兩碼事！限流電阻R9按最大電流來算，它是用來保護光耦和431的。正常穩態工作時，IF還是1mA左右，故障狀態下才會升到最大5-30mA。明白沒有？[圖片]
30mA是如何算來的，為什么不是IFmax 50mA
0
回復
2013-02-28 21:59
@qing810124
那你的意思！算R9那跟電源IC的電流和CTR都沒有關系咯！

對，我一般根據限流要求單獨來算。

0
回復
2013-02-28 22:16
@ymyangyong
對，我一般根據限流要求單獨來算。

雖然還不是很明白，還是謝謝你！

0
回復
2013-02-28 22:26
@qing810124
30mA是如何算來的，為什么不是IFmax50mA

這個也不是太嚴格，選50ma的話也可以，最好還是留點安全余量吧。

0
回復
qing810124
LV.4
10
2013-02-28 22:34
希望有高手能再解答下！謝謝!
0
回復
qing810124
LV.4
11
2013-02-28 22:41
@ymyangyong
這個也不是太嚴格，選50ma的話也可以，最好還是留點安全余量吧。

好多資料上面，這個R9的值都是在計算前自己給的值，我覺得如果先給就沒意義了，有幾個資料上都是先給的470歐，對于這個為什么給470歐就不知道了，

總不能5V給470歐，20V還給470歐吧，所以還是得有一個計算的值才好，

現在還有個凝問就是  最大電流到底是選10mA還是30mA或是50mA呢，ymyangyong說得對，50的話是沒有余量了，那40呢，20呢，

0
回復
qing810124
LV.4
12
2013-03-01 08:34
@qing810124
希望有高手能再解答下！謝謝!
另外如果R9的選擇跟CTR跟電源IC無關，那就用哪一檔８１７都沒有關系了，那就不需要去選８１７的檔位了，
0
回復
2013-03-01 09:10
@qing810124
好多資料上面，這個R9的值都是在計算前自己給的值，我覺得如果先給就沒意義了，有幾個資料上都是先給的470歐，對于這個為什么給470歐就不知道了，總不能5V給470歐，20V還給470歐吧，所以還是得有一個計算的值才好，現在還有個凝問就是 最大電流到底是選10mA還是30mA或是50mA呢，ymyangyong說得對，50的話是沒有余量了，那40呢，20呢，
論壇中有關于817和431配合問題的貼，其中談到了限流電阻選擇，總體原則就是限流值大于反饋工作電流最大值并小于50ma的極限，參考下http://bbs.dianyuan.com/topic/4646。
0
回復
qing810124
LV.4
14
2013-03-01 10:48
看了貼子，終于搞清楚了，R9是1個范圍內選擇的，不過依據光耦的規格書上給的曲線，IF還是選擇1-10mA為好！
0
回復
jwq5189620
LV.1
15
2017-08-17 17:59
@qing810124
看了貼子，終于搞清楚了，R9是1個范圍內選擇的，不過依據光耦的規格書上給的曲線，IF還是選擇1-10mA為好！

怎么去計算這個范圍？可以具體算算嗎？就按照樓主的這個圖。

求大神指點！

0
回復
