手把手教大家制作成本最低的串雙變自激機！手機拍攝)

全部回復(22)
正序查看
倒序查看
春秋志
LV.5
2
2013-03-02 21:59
由于磁芯上哥倆好膠太多風吹了半天沒反應！所以決定加高溫度  終于完整的拆下來了！
0
回復
春秋志
LV.5
3
2013-03-02 22:09
@春秋志
由于磁芯上哥倆好膠太多風吹了半天沒反應！所以決定加高溫度[圖片] [圖片] 終于完整的拆下來了！
 現在開始弄骨架!我想大家都見過吧!沒錯！就是普通的PVC串線管 在這里我買的是15的 3塊一根！四米長！能繞多少個骨架自己算吧！ 裁剪合適的長度！
0
回復
2013-03-02 22:11
@春秋志
由于磁芯上哥倆好膠太多風吹了半天沒反應！所以決定加高溫度[圖片] [圖片] 終于完整的拆下來了！
傳說中的沙發，坐等學習，樓主繼續啊
0
回復
春秋志
LV.5
5
2013-03-02 22:14
@春秋志
[圖片] 現在開始弄骨架!我想大家都見過吧!沒錯！就是普通的PVC串線管在這里我買的是15的3塊一根！四米長！能繞多少個骨架自己算吧！[圖片] 裁剪合適的長度！[圖片] [圖片]
開始繞線！ 層間絕緣青稞紙！賣漆包線的地方有售！
0
回復
2013-03-02 22:24
@春秋志
開始繞線！[圖片] 層間絕緣青稞紙！賣漆包線的地方有售！[圖片]
更新速度真快，我在線等看學習，頂上去
0
回復
春秋志
LV.5
7
2013-03-02 22:27
@QINHOUZHANG
傳說中的沙發，坐等學習，樓主繼續啊
 不好意思！最重要的電路圖忘了！都開始繞變壓器了 最起碼要讓大家知道要繞甚么樣吧！
0
回復
2013-03-02 22:44
@春秋志
[圖片] 不好意思！最重要的電路圖忘了！都開始繞變壓器了最起碼要讓大家知道要繞甚么樣吧！
原圖沒錯，是對的，你再仔細看看，你再加那個360K的電阻進去就真的變成錯的了
0
回復
春秋志
LV.5
9
2013-03-02 23:17
@QINHOUZHANG
原圖沒錯，是對的，你再仔細看看，你再加那個360K的電阻進去就真的變成錯的了
感謝提醒！是我錯了！沒看見那個1M電阻
0
回復
春秋志
LV.5
10
2013-03-03 00:05
@春秋志
感謝提醒！是我錯了！[圖片]沒看見那個1M電阻

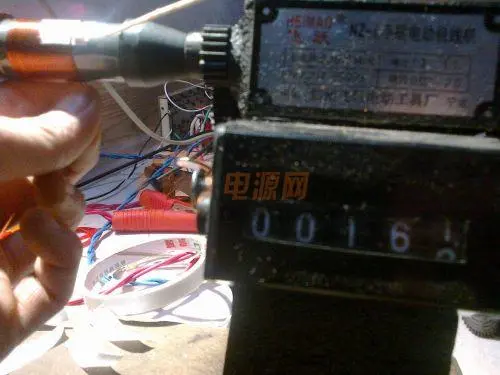

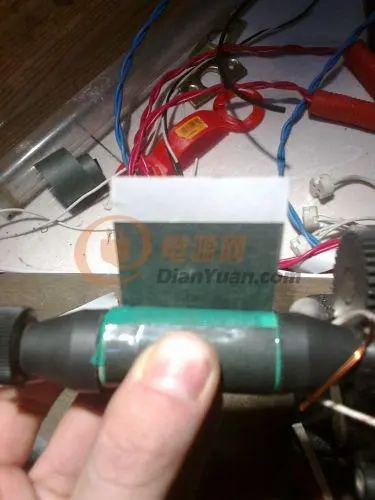

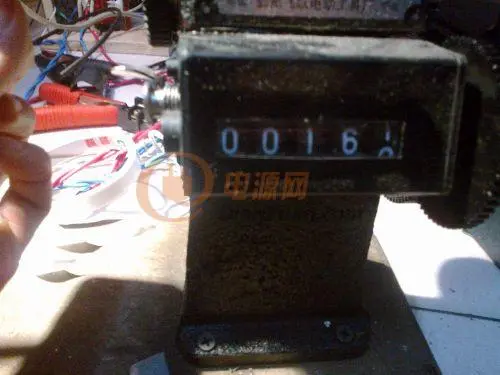

青稞紙！18一公斤 買了不到一斤 不知道啥時候能用完！如果沒有這東西可以用膠帶或者棉布代替（用布的要浸漆?。┊?dāng)然我還見過用紙膠帶的！   給大家提個醒！青稞紙?zhí)矁蛇吪獌傻离p面膠能很好的固定！  這是第一層線（0.49）大概40匝左右！引出線套上黃蠟管！骨架上墊一層青稞紙！青稞紙和PVC管之間弄層雙面膠能很好的固定骨架不轉! 這是第二層！  提醒大家每層線圈骨架兩頭要留點安全距離!防止線圈對磁芯放電！ 沒有擋墻膠帶！用黃蠟管代替！貌似效果還不錯！                                                          3層半的時候160T抽頭 在繞20T結尾！次級完成！我們?cè)谶@里不采用夾心繞法！

0
回復
QINHOUZHANG
LV.3
11
2013-03-03 10:17
@春秋志
青稞紙！18一公斤買了不到一斤不知道啥時候能用完！如果沒有這東西可以用膠帶或者棉布代替（用布的要浸漆?。┊?dāng)然我還見過用紙膠帶的！[圖片] [圖片] 給大家提個醒！青稞紙?zhí)矁蛇吪獌傻离p面膠能很好的固定！[圖片] 這是第一層線（0.49）大概40匝左右！引出線套上黃蠟管！骨架上墊一層青稞紙！青稞紙和PVC管之間弄層雙面膠能很好的固定骨架不轉![圖片] 這是第二層！ 提醒大家每層線圈骨架兩頭要留點安全距離!防止線圈對磁芯放電！[圖片] 沒有擋墻膠帶！用黃蠟管代替！貌似效果還不錯！                                                         [圖片] 3層半的時候160T抽頭在繞20T結尾！次級完成！我們?cè)谶@里不采用夾心繞法！[圖片]
樓主快更新呀，期待中
0
回復
老梁頭
LV.10
12
2013-03-03 13:25
@QINHOUZHANG
樓主快更新呀，期待中
支持原創··
0
回復
l3555019
LV.5
13
2013-03-03 13:49
@QINHOUZHANG
樓主快更新呀，期待中
期待.初級繞法
0
回復
春秋志
LV.5
14
2013-03-03 20:59
@l3555019
期待.初級繞法

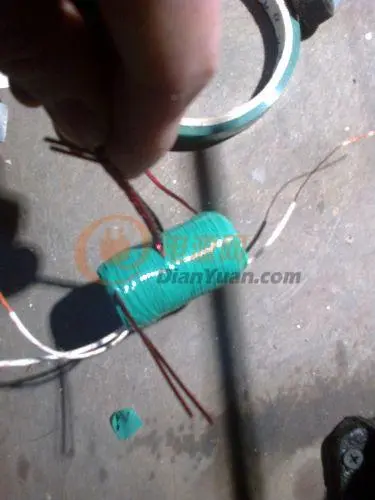

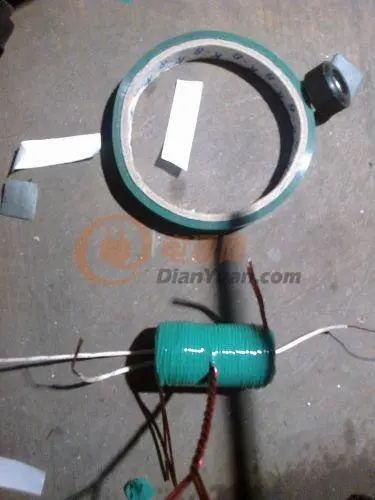

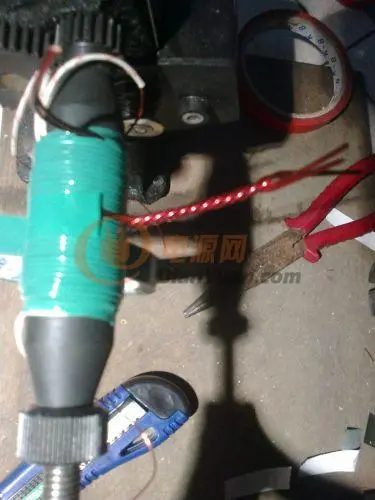

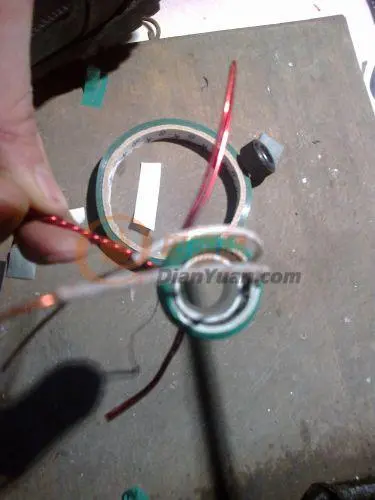

接下來是初級！次級線圈完成后加一層膠帶一層青稞紙！   準備了4根1.6的線（樓主手工不好！折不動太多的線!哈哈！手勁大的可以用扁銅！有銅帶的最好?。?a title="點擊看大圖" target="_blank">  初級繞線中沒有拍照！這是纏完膠帶的圖片！主要是線太硬了 一個人騰不開手 大家一看就明白咋繞的吧（中間抽頭倆線圈反向繞 ）7+7  下面有繞完以后的圖片！
0
回復
春秋志
LV.5
15
2013-03-03 21:44
@春秋志
接下來是初級！次級線圈完成后加一層膠帶一層青稞紙！[圖片] [圖片] 準備了4根1.6的線（樓主手工不好！折不動太多的線!哈哈！手勁大的可以用扁銅！有銅帶的最好?。圖片] 初級繞線中沒有拍照！這是纏完膠帶的圖片！主要是線太硬了一個人騰不開手大家一看就明白咋繞的吧（中間抽頭倆線圈反向繞 ）7+7 下面有繞完以后的圖片！[圖片] [圖片] [圖片] [圖片] [圖片]

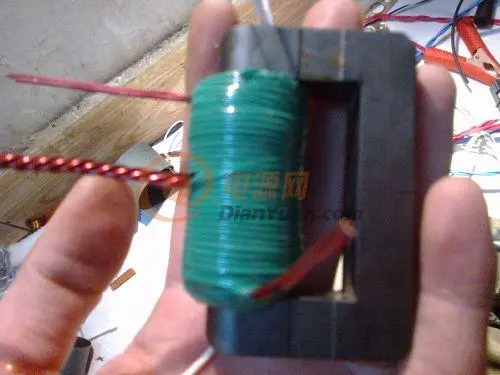

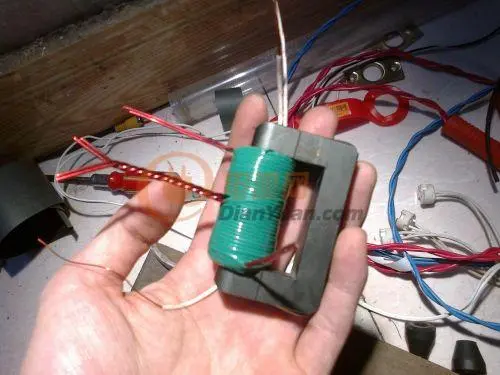

  接下來是成品！手工垃圾歡迎拍磚
0
回復
春秋志
LV.5
16
2013-03-04 22:18
@春秋志
[圖片] [圖片] 接下來是成品！手工垃圾歡迎拍磚
都木人看！沒動力！
0
回復
QINHOUZHANG
LV.3
17
2013-03-04 22:28
@春秋志
都木人看！沒動力！
你都不更新，誰來看呀？看什么
0
回復
2013-03-17 15:44
@春秋志
[圖片] [圖片] 接下來是成品！手工垃圾歡迎拍磚

樓主下面還有嗎？

0
回復
田仁斌
LV.4
19
2013-03-17 18:23
@志遠123
樓主下面還有嗎？
這話問的不地道，樓主又不是太那個那啥，下面怎么會沒有呢
0
回復
古榕樹
LV.4
20
2013-03-18 17:04
@春秋志
都木人看！沒動力！
回樓主，以示期待！！
0
回復
2013-03-19 07:52
@田仁斌
這話問的不地道，樓主又不是太那個那啥，下面怎么會沒有呢
0
回復
春秋志
LV.5
22
2013-03-19 12:04
@志遠123
[圖片]
又拿樓主我開涮呢！
0
回復
lyj7976
LV.6
23
2013-03-26 14:48
@春秋志
又拿樓主我開涮呢！[圖片]
