反激150W變壓溫度過高怎么辦呢???

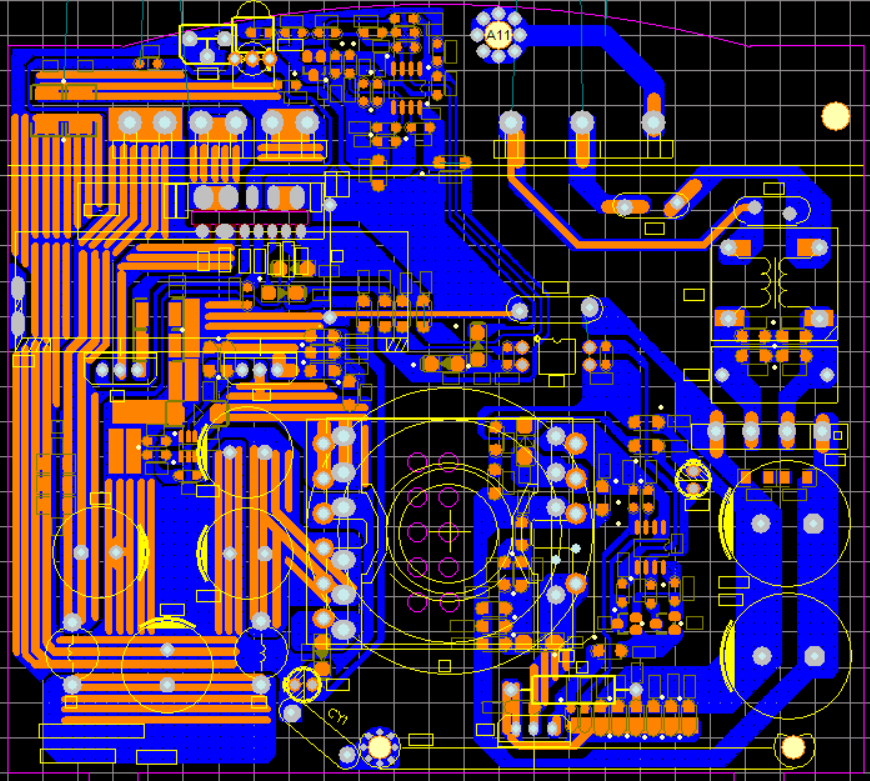

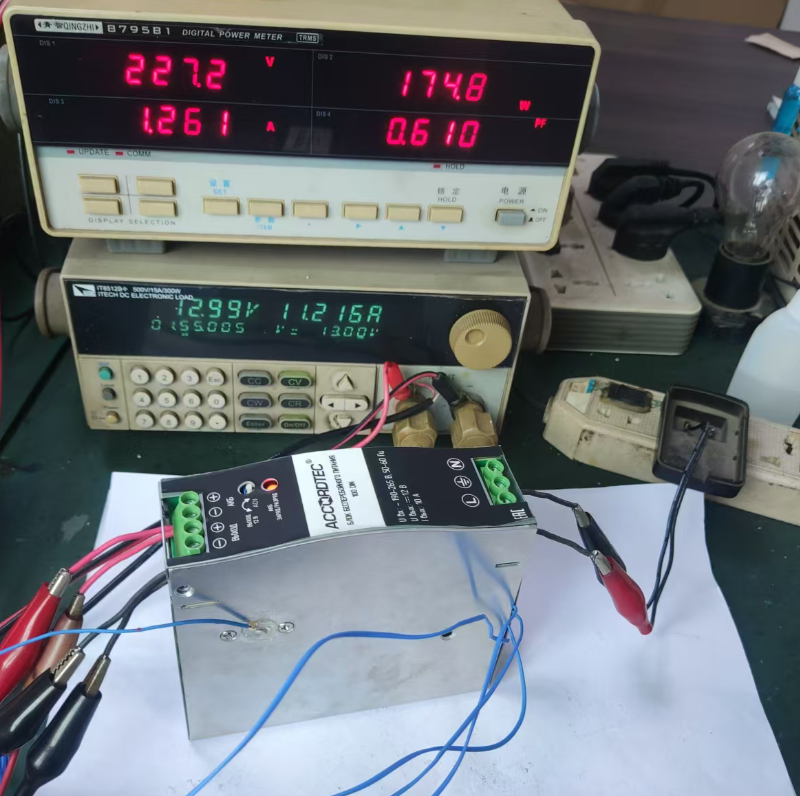

各位電源工程師的老鐵: 本人最近開發了一款150W的反激充電器電源,金屬外殼,如圖1;

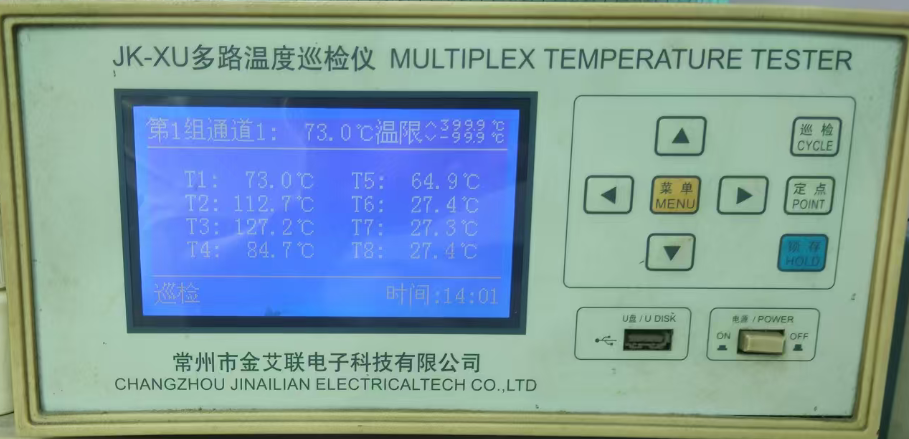

前端用280mR的酷MOS,后端用是的同步整流,MOS是80A/100V的,輸出14V11A,板端效率有87%左右,現在測試,發現前后MOS都溫度可以,但是,變壓器線包溫超高127度,磁芯也偏高112.7度,如下圖2;

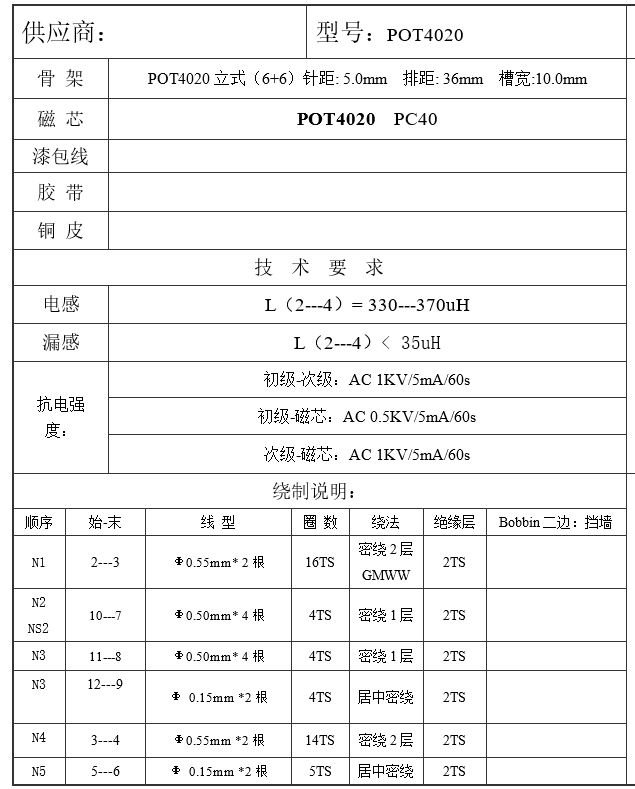

變壓器參數如下圖3;

請各位老鐵幫我分析一下,要如何改善才好呢???謝謝!

全部回復(24)
正序查看
倒序查看
edie87
LV.3
2
08-11 11:29

沒有PFC？

效率要90%以上

0
回復
08-11 12:03
@edie87
沒有PFC？效率要90%以上

充電器類對PFC沒有強制要求,變壓器電感量由350uH調大到450uH后,板端效率有增加2個點,為89%左右,但是變壓器的溫度還是沒有明顯改善!到底問題出在那里呢?????

0
回復
jlh213
LV.6
4
08-11 16:38
@yunfengzyf
充電器類對PFC沒有強制要求,變壓器電感量由350uH調大到450uH后,板端效率有增加2個點,為89%左右,但是變壓器的溫度還是沒有明顯改善!到底問題出在那里呢?????

變壓器設計時，沒考慮導線的電流密度？設計變壓器時的B值你又取了多少？

0
回復
08-11 20:58

次級改成3圈 初級改成21圈 線徑加粗 感量350試試

0
回復
08-12 09:59
@朝陽之星
次級改成3圈初級改成21圈線徑加粗感量350試試

初級改成0.1的多股線，次級也改成0.1三層絕緣線的多股線！

0
回復
08-12 14:41
@jlh213
變壓器設計時，沒考慮導線的電流密度？設計變壓器時的B值你又取了多少？

理論計算有點水,還請大神指教!!!

0
回復
08-12 14:42
@朝陽之星
次級改成3圈初級改成21圈線徑加粗感量350試試

謝謝大神指教! 我盡快打個變壓器試試!

0
回復
08-12 14:42
@hanzhongyu
初級改成0.1的多股線，次級也改成0.1三層絕緣線的多股線！

謝謝大神指教!我盡快打個變壓器試試!

0
回復
hanzhongyu
LV.4
10
08-12 18:17
@yunfengzyf
謝謝大神指教!我盡快打個變壓器試試!

如果是那種固定頻率方案；100~264VAC輸入，用POT4020這個AE值是208,匝比取4；16：4：5（NP:NS:NA)電感量150uH,用同步整流了效率230VAC輸入時至少90%

1
回復
08-12 22:20

反擊150W也就這樣了，

0
回復
王工1968
LV.4
12
08-13 11:07

變壓器線包溫超高127度,磁芯也偏高112.7度.增大磁芯，加粗導線試下嘛

0
回復
czm960911
LV.2
13
08-13 13:06

電流密度控制在4，重新算一下股數就好了，多股并繞

0
回復
yunfengzyf
LV.7
14
08-13 16:28
@hanzhongyu
如果是那種固定頻率方案；100~264VAC輸入，用POT4020這個AE值是208,匝比取4；16：4：5（NP:NS:NA)電感量150uH,用同步整流了效率230VAC輸入時至少90%

芯片是固定頻率65KHz的,初級16Ts,電感時150uH;這個參數會不會太極限?有沒有那位大神試過呢???

0
回復
yunfengzyf
LV.7
15
08-13 16:28
@王工1968
變壓器線包溫超高127度,磁芯也偏高112.7度.增大磁芯，加粗導線試下嘛

謝謝大神指點!

0
回復
yunfengzyf
LV.7
16
08-13 16:29
@czm960911
電流密度控制在4，重新算一下股數就好了，多股并繞

謝謝大神指點!

0
回復
yunfengzyf
LV.7
17
08-13 16:33
@鄭天華的
反擊150W也就這樣了，

是呀,反激電源,做到150W,變壓器溫度很難降下來,MOS和肖特基都好辦些!理論上用PQ3225都行,現在換POT4020也好不了多少!!!??

0
回復
yunfengzyf
LV.7
18
08-21 17:55
@朝陽之星
次級改成3圈初級改成21圈線徑加粗感量350試試

綜合各位大神建議,我打算改為:初級0.25*5P*2并繞25Ts;次級0.10*50P*6并繞3Ts;反饋0.15*2并繞4Ts;LP取375uH;后繼測試溫度后再和各位大神分享!!!

0
回復
王工1968
LV.4
19
08-26 09:45

變壓器溫度高可能是多方面原因，磁芯B值過大，線的電流密度過大等

0
回復
yunfengzyf
LV.7
20
09-03 14:24
@王工1968
變壓器溫度高可能是多方面原因，磁芯B值過大，線的電流密度過大等

更改后,變壓器溫度有明顯降低:  T1:Q1 T2:T1磁芯 T3:T1線包  T4:Q4

0
回復
yunfengzyf
LV.7
21
09-09 15:26
@yunfengzyf
[圖片]更改后,變壓器溫度有明顯降低: T1:Q1T2:T1磁芯T3:T1線包 T4:Q4

各位老鐵,溫升已調試OK,有需要分享方案的看過來,下面附上電路參數圖 和 IC-LY6806的規格書供各位參考!!!????

0
回復
旻旻旻
LV.8
22
09-13 21:26

個人建議在副邊整流管增加RC吸收或RCD緩沖電路，抑制尖峰電壓，減少損耗

0
回復
yunfengzyf
LV.7
23
09-15 09:58
@旻旻旻
個人建議在副邊整流管增加RC吸收或RCD緩沖電路，抑制尖峰電壓，減少損耗

好的!  實際電路中是有加的,請留意一下第一張電路圖中,同步MOS兩端

0
回復
dy-2XmM9Rhc
LV.1
24
09-15 15:37
@yunfengzyf
[圖片]更改后,變壓器溫度有明顯降低: T1:Q1T2:T1磁芯T3:T1線包 T4:Q4

T7是什么，溫度也高了點

0
回復
yunfengzyf
LV.7
25
09-20 10:07
@dy-2XmM9Rhc
T7是什么，溫度也高了點

T7是輸出共模電感,打算把圈數減少一些!這個溫度好處理一些
