mos管漏源極震蕩嚴重

MOS管漏源極震蕩比較嚴重，
全部回復(9)
正序查看
倒序查看
higel
LV.8
2
2013-03-05 22:59
有圖嗎？
0
回復
蹊蹺
LV.4
3
2013-03-06 23:05
@higel
有圖嗎？

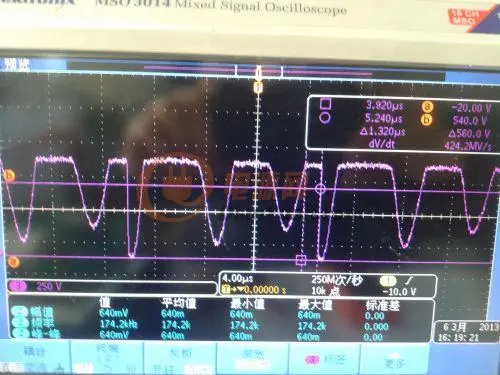

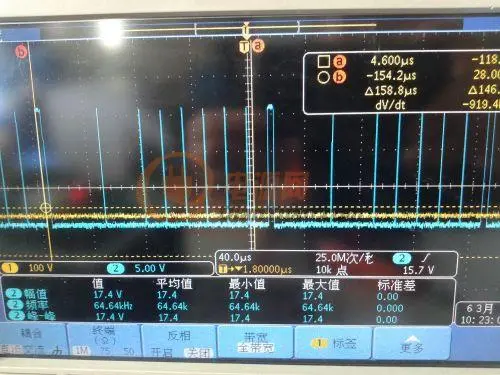

這幾天測試的電源遇到問題：驅動波形占空比不均勻，一個脈沖寬，接下來一個脈沖窄，如下圖所示；同時MOS管在空載是即發熱比較嚴重，測試的VDS波形輸出震蕩幅度較大 PWM驅動波形，在開機初始階段10秒鐘左右波形是均勻的，過了一會就出現不均勻狀態 VDS波形
0
回復
蹊蹺
LV.4
4
2013-03-06 23:09
@蹊蹺
這幾天測試的電源遇到問題：驅動波形占空比不均勻，一個脈沖寬，接下來一個脈沖窄，如下圖所示；同時MOS管在空載是即發熱比較嚴重，測試的VDS波形輸出震蕩幅度較大[圖片] PWM驅動波形，在開機初始階段10秒鐘左右波形是均勻的，過了一會就出現不均勻狀態[圖片] VDS波形

補充如下：

電源為380Vac整流輸入，輸出為多路電源4路15V，一路24V和正負17V,變壓器原邊120，三明治繞發，內部?jī)蓪?，外部?jī)蓪樱l(fā)現電源的交叉率也有些不理想，輸出會隨著負載增加波動在1V左右

0
回復
蹊蹺
LV.4
5
2013-03-07 12:50
@蹊蹺
補充如下：電源為380Vac整流輸入，輸出為多路電源4路15V，一路24V和正負17V,變壓器原邊120，三明治繞發，內部?jī)蓪樱獠績蓪?，發現電源的交叉率也有些不理想，輸出會隨著負載增加波動在1V左右
頂一下，引起關注
0
回復
2013-03-07 21:02
@蹊蹺
這幾天測試的電源遇到問題：驅動波形占空比不均勻，一個脈沖寬，接下來一個脈沖窄，如下圖所示；同時MOS管在空載是即發熱比較嚴重，測試的VDS波形輸出震蕩幅度較大[圖片] PWM驅動波形，在開機初始階段10秒鐘左右波形是均勻的，過了一會就出現不均勻狀態[圖片] VDS波形

能夠延遲10秒出現問題，我覺得是發熱引起的問題！

看看那里有沒有發熱特別大地方！

0
回復
735575630
LV.5
7
2013-03-07 21:36
@蹊蹺
這幾天測試的電源遇到問題：驅動波形占空比不均勻，一個脈沖寬，接下來一個脈沖窄，如下圖所示；同時MOS管在空載是即發熱比較嚴重，測試的VDS波形輸出震蕩幅度較大[圖片] PWM驅動波形，在開機初始階段10秒鐘左右波形是均勻的，過了一會就出現不均勻狀態[圖片] VDS波形

檢查下反饋電路

0
回復
higel
LV.8
8
2013-03-07 23:26
@蹊蹺
補充如下：電源為380Vac整流輸入，輸出為多路電源4路15V，一路24V和正負17V,變壓器原邊120，三明治繞發，內部?jī)蓪?，外部?jī)蓪?，發現電源的交叉率也有些不理想，輸出會隨著負載增加波動在1V左右
再多提供一點信息，比如：電路圖，變壓器參數等
0
回復
蹊蹺
LV.4
9
2013-03-08 15:18
@735575630
檢查下反饋電路
2844做的反激電路，比較典型的，反饋電路用的是tl431，RC分別是0.1uf+2kR與1uf+0R均嘗試過，不起作用，當負載加到30%的時候，大小波現象消失
0
回復
蹊蹺
LV.4
10
2013-03-09 17:32
@蹊蹺
2844做的反激電路，比較典型的，反饋電路用的是tl431，RC分別是0.1uf+2kR與1uf+0R均嘗試過，不起作用，當負載加到30%的時候，大小波現象消失
頂起來，大家分析分析，別沉了
