1158030844.sch
圖:
想設計一個18V輸入5V輸出的5W電源.
空載調試,通電后,輸出2.5V,調整電位器W1使得輸出升高,但輸出約為3.5后就燒3842.3842靠近5腳的地方都裂開了.
變壓器采用EE25磁芯,初級20匝,次級6匝.初級電感約200uH
初次設計小開關電源,可是老燒3842,有圖,求助!!!!
全部回復(21)
正序查看
倒序查看
@longdk
需要隔離,能給個好用的圖參考一下嗎?主要是3842的外圍電路不是很懂.學習中....

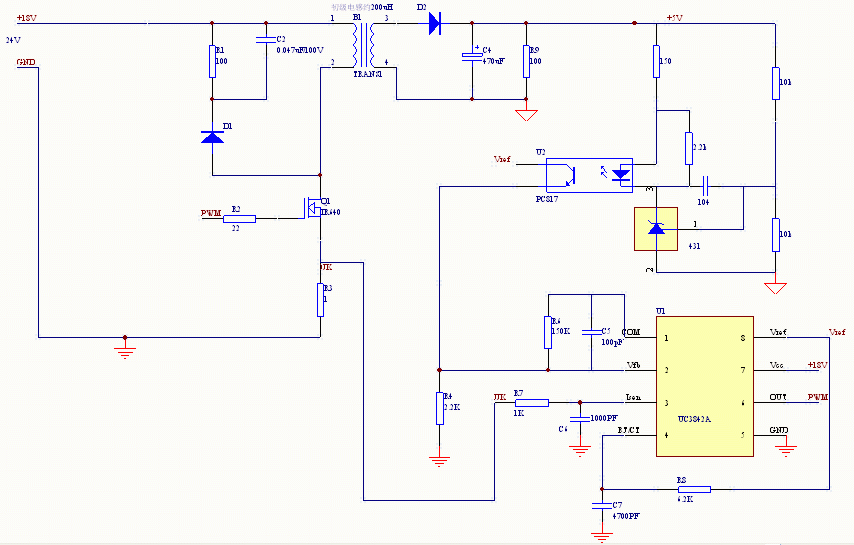

改過的圖.sch
圖片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158113397.gif');}" onmousewheel="return imgzoom(this);">
圖片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158113397.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@李紹波
改過的圖.sch圖片[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1158113397.gif');}"onmousewheel="returnimgzoom(this);">
好人吶!真是太感謝了
0
回復
@李紹波
改過的圖.sch圖片[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1158113397.gif');}"onmousewheel="returnimgzoom(this);">
線路不錯,簡單明了.可是短路怎么辦?建議加一個保護,
0
