能不能用最簡單的方法設計這個電路?
三個入端,只要其中兩個或兩個以上同時為高電平(或低電平)時,輸出為高電平(或低電平).電路要精簡,成本要低.哪位有好方法?
全部回復(27)
正序查看
倒序查看
剛好也遇到這個問題,復習了二極管邏輯門電路,總結如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161676563.jpg');}" onmousewheel="return imgzoom(this);">
如果覺得滿意, 請也去頂一下我的貼子.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161676563.jpg');}" onmousewheel="return imgzoom(this);">
如果覺得滿意, 請也去頂一下我的貼子.
0
回復
@nc965
剛好也遇到這個問題,復習了二極管邏輯門電路,總結如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161676563.jpg');}"onmousewheel="returnimgzoom(this);">如果覺得滿意,請也去頂一下我的貼子.
請教4、5帖兄弟,能給個具體的電路圖嗎?我想過用與門,但與門要三個輸入端全為高電平時,輸出才為高電平呀,我現在的要求是,任意兩個輸入端為高電平時,輸出端為高電平.
0
回復
@xjxyes
請教4、5帖兄弟,能給個具體的電路圖嗎?我想過用與門,但與門要三個輸入端全為高電平時,輸出才為高電平呀,我現在的要求是,任意兩個輸入端為高電平時,輸出端為高電平.
你就不能舉一反三? 下面這個就是最簡單的,調整輸出點電平,就能夠?qū)崿F(xiàn)你說的任意兩個或兩個以上輸入為1時,輸出為1,前提是你的輸入電平都是標準的同類型數字電平.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161702913.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161702913.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xjxyes
井兄能給個分立件組成的電路圖嗎?先謝了!

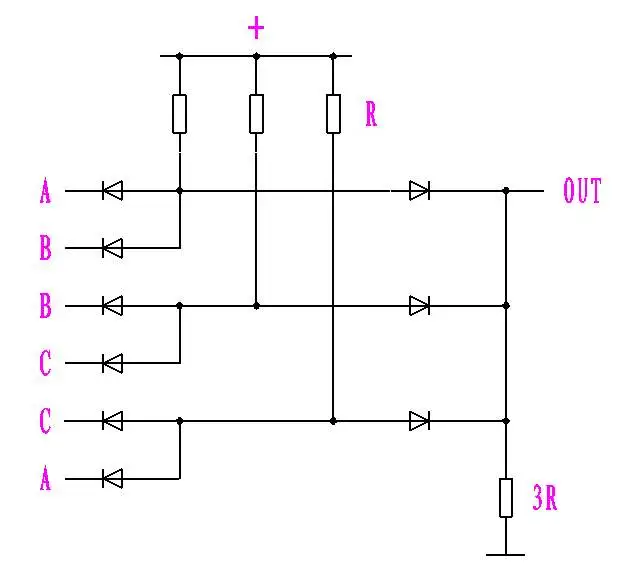

看看這個行嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161692257.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161692257.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
不要老陷在數字電路里面,用一個比較器就行了,
以5V高電平為例,三個輸入端當有一個是高電平時,比較器+輸入為2.15V,輸出為低電平,當有二個高電平時,+輸入為2.86V,輸出為高電平,
如輸入電平穩定可用此法,電路簡單
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161741678.gif');}" onmousewheel="return imgzoom(this);">
以5V高電平為例,三個輸入端當有一個是高電平時,比較器+輸入為2.15V,輸出為低電平,當有二個高電平時,+輸入為2.86V,輸出為高電平,
如輸入電平穩定可用此法,電路簡單
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161741678.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@李紹波
不要老陷在數字電路里面,用一個比較器就行了,以5V高電平為例,三個輸入端當有一個是高電平時,比較器+輸入為2.15V,輸出為低電平,當有二個高電平時,+輸入為2.86V,輸出為高電平,如輸入電平穩定可用此法,電路簡單[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161741678.gif');}"onmousewheel="returnimgzoom(this);">
李兄的電路有獨到之處.當然我出的這個題,每個人都會先想到數字電路,因為數字電路簡單,但有時候模擬電路也有它的優勢所在,是的有時候我們不一定要在數字電路里面轉圈圈,而是在模擬電路上作文章.
