5W-RCC緊急求救
小弟現在在做一5W充電器,用的是RCC線路,不知道是什么問題,現在空載電壓高,功耗大,好像反饋根本就沒起作用,附上我的線路圖,大俠們幫忙診斷一下看有什么問題沒.謝謝了~~~~~~~1096401252.pdf
全部回復(69)
正序查看
倒序查看
@dyffrom620
1096404381.dbk

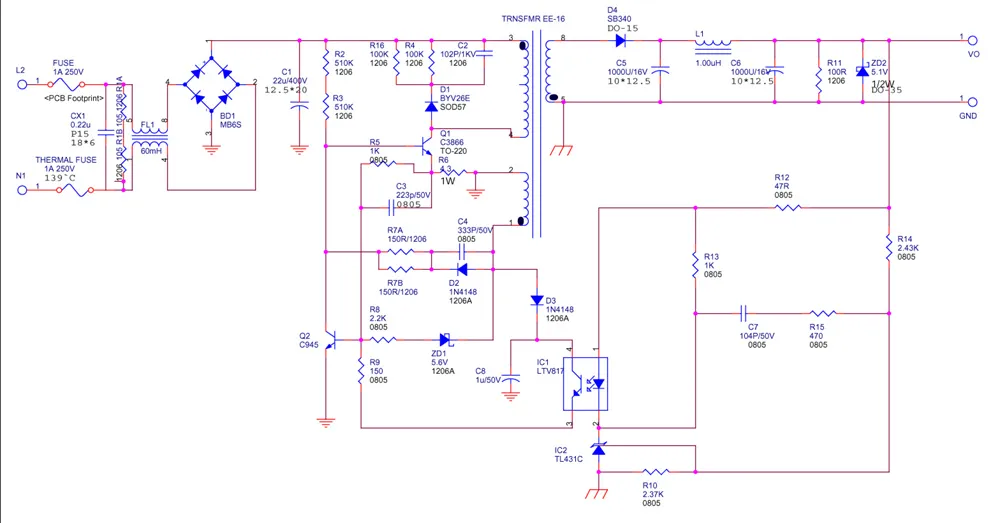

dbk我也開不了,好在有PS,用PS轉換了,順便貼上來.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1096477008.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1096477008.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@dyffrom620
不知道我這個線路有沒有問題.我擔心我用這個線路可能調不出來.....有沒有RCC高手進來指點一下,小弟先謝過了!!~~~~
老兄,你用EE13的變壓器做5W的輸出功率,變壓器有點小了吧.換成EE16或EE19怎么樣?
輸出電壓隨輸入電壓變化很大,原因是輸出邊的控制和初級邊的控制不一致而造成的.
1.ZD1取值有點小,ZD1應取大一些,如15V的
2.在D3和C8,IC1間加一個20R左右的電阻;同時把R9調小,50R左右就可以了
3.R7A,R7B的值有點小了,可以取500R到1K間,具體的要調試才知道其準確值.
3.R5的值有點過大了,調試時取51R到180R間就可以了
以上是我的看法,具體的要靠調試才知道其具體的參數.
輸出電壓隨輸入電壓變化很大,原因是輸出邊的控制和初級邊的控制不一致而造成的.
1.ZD1取值有點小,ZD1應取大一些,如15V的
2.在D3和C8,IC1間加一個20R左右的電阻;同時把R9調小,50R左右就可以了
3.R7A,R7B的值有點小了,可以取500R到1K間,具體的要調試才知道其準確值.
3.R5的值有點過大了,調試時取51R到180R間就可以了
以上是我的看法,具體的要靠調試才知道其具體的參數.
0
回復
@01234
老兄,你用EE13的變壓器做5W的輸出功率,變壓器有點小了吧.換成EE16或EE19怎么樣?輸出電壓隨輸入電壓變化很大,原因是輸出邊的控制和初級邊的控制不一致而造成的.1.ZD1取值有點小,ZD1應取大一些,如15V的2.在D3和C8,IC1間加一個20R左右的電阻;同時把R9調小,50R左右就可以了3.R7A,R7B的值有點小了,可以取500R到1K間,具體的要調試才知道其準確值.3.R5的值有點過大了,調試時取51R到180R間就可以了以上是我的看法,具體的要靠調試才知道其具體的參數.
謝謝這位大哥給我這么多建議,我的外殼是老板選定的,只能放下EE13的變壓器,我去按照你那些建議試一下,等下告訴你結果.
0
回復
@feitian9000
dbk我也開不了,好在有PS,用PS轉換了,順便貼上來.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1096477008.jpg');}"onmousewheel="returnimgzoom(this);">
電路錯誤,正向供電不能用zd1,按你的參數100多伏輸入就沒輸出了.
有一種整流管接地的用法可以加zd1用來防止反饋斷開時燒機
有一種整流管接地的用法可以加zd1用來防止反饋斷開時燒機
