請問:模塊電源管腳中+S(輸出上調),-S(輸出下調),TRIM(輸出調節(jié)端)具體工作原理是什么(比如為什么這樣做時輸出電壓會被調高而不是被調低)?在廠家的說明書里只有接法和調試方法.如果換了另外一個廠家,說明書里又是另一種接法.有時感到思路很混亂,也無法靈活運用電路.如果知道這些端子的工作原理,我想會好許多請大家?guī)兔?
謝謝.
一個很簡單的問題
全部回復(9)
正序查看
倒序查看
@懶人
原來這么不簡單!!汗!!還是不懂!!!

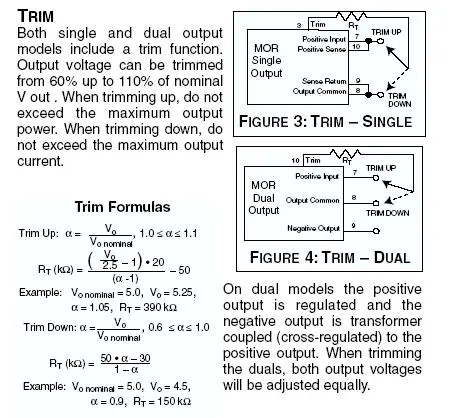

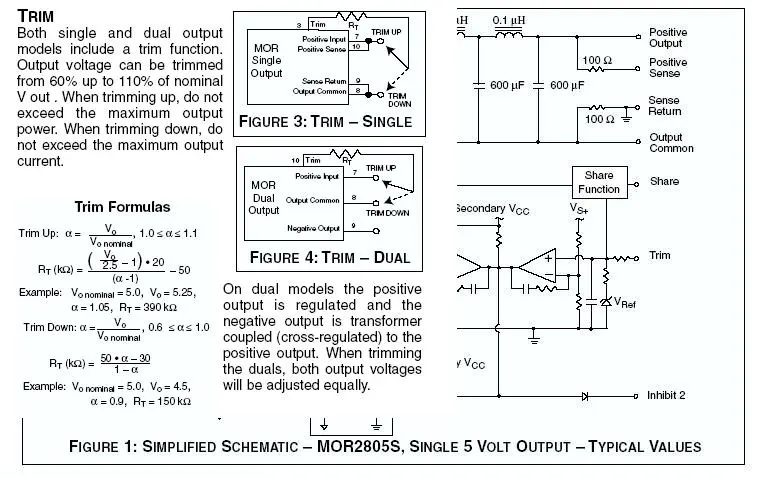

給你個圖和公式,自己推導一下.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163061017.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163061032.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163061017.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163061032.jpg');}" onmousewheel="return imgzoom(this);"> 0
