建議你買本《電動自行車電器原理與維修》,里面有數百張充電器、速度控制器、電池維修儀、自制測試儀器的原理圖.是從元器件開始,逐步過渡到單元電路、整機電路.每類整機都選擇了一個典型進行了講解.另外,在今年2006年《電子報》合訂本的附錄中,我又給大家補充了20來種,其中有600瓦單激式單片機控制的三輪充電器,磁飽和式充電器,可控硅大功率充電器,帶防反接功能充電器.

需要鋰電,鎳氫,鎳鎘充電方案的朋友可以找我,我司是單節,雙節以及多節多串的充電管理解決方案商.賴先生  13632564267
0755-26013891/2/3/4*607 peter.lai@luken.com.cn

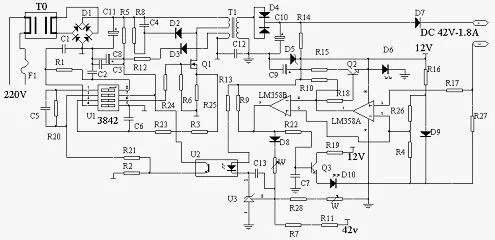

現提供我司其中一款充電方案的原理圖,請賜教,拜謝!

1166151507.pdf

全自動,深度脈沖,快速充電機生產方案轉讓(最適合厚極板,大容量電池)QQ號:971130091

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3213981237532821.jpg');}" onmousewheel="return imgzoom(this);">
參考
