求助:關于UC3842的應用

請教各位大俠:我用UC3842做了一個電源,可是我怎么調試它就是不起振,用的是UC3842的典型電路,不知道該怎么辦了!!
全部回復(25)
正序查看
倒序查看
racky
LV.4
2
2006-12-14 23:42
怎么可能,給UC3842的7腳加20V電壓看可以起震嗎?
0
回復
kaixinguo
LV.2
3
2006-12-15 00:37
@racky
怎么可能,給UC3842的7腳加20V電壓看可以起震嗎?
7腳有16V,但是別人的15V就能起振.
0
回復
kaixinguo
LV.2
4
2006-12-15 00:39
@racky
怎么可能,給UC3842的7腳加20V電壓看可以起震嗎?
我的電路是仿它的.
0
回復
racky
LV.4
5
2006-12-15 10:49
@kaixinguo
我的電路是仿它的.
哈哈,有的起振要18V以上,但起振后只要10V以上就可工作了.
0
回復
racky
LV.4
6
2006-12-15 10:50
@racky
哈哈,有的起振要18V以上,但起振后只要10V以上就可工作了.
8腳有5V嗎?
0
回復
2006-12-15 11:25
@racky
8腳有5V嗎?
8腳應該沒有5V,有的話應該可以工作的
0
回復
2006-12-15 11:28
把原理圖貼上來,我?guī)湍惴治鲆幌?3842電路我做過很多
0
回復
2006-12-15 11:29
@zhangjiashu
把原理圖貼上來,我?guī)湍惴治鲆幌?3842電路我做過很多
主要根據你的元件編號跟你分析
0
回復
西平房
LV.7
10
2006-12-15 22:09
@zhangjiashu
主要根據你的元件編號跟你分析
第一次用3842
1腳空,2腳接可調R接VCC ,3腳接電阻接地,4腳接電容接電阻后接8腳.
6腳接R接發光管.
7腳接12V ,6腳無輸出.調R 無作用.
7腳接24V,6腳無輸出.調R 無作用.
由于2腳電壓調的太高炸了兩片.
后讀說明,將7腳接16-17V,6腳有輸出.
調2腳電壓大于2.5V時,6腳輸出關.再調2腳電壓小于2.5V時6腳無輸出.
必須將2腳電壓調小并斷電源后再通電6腳才有輸出.
3腳也一樣只不過轉折電壓是1V.
我的問題是:
是片子有問題,還是我的方法不對.6腳無PWM輸出?
0
回復
zhangjiashu
LV.2
11
2006-12-16 10:53
@西平房
第一次用38421腳空,2腳接可調R接VCC,3腳接電阻接地,4腳接電容接電阻后接8腳.6腳接R接發光管.7腳接12V,6腳無輸出.調R無作用.7腳接24V,6腳無輸出.調R無作用.由于2腳電壓調的太高炸了兩片.后讀說明,將7腳接16-17V,6腳有輸出.調2腳電壓大于2.5V時,6腳輸出關.再調2腳電壓小于2.5V時6腳無輸出.必須將2腳電壓調小并斷電源后再通電6腳才有輸出.3腳也一樣只不過轉折電壓是1V.我的問題是:是片子有問題,還是我的方法不對.6腳無PWM輸出?
我給你3842的資料,你在對一下1166237602.pdf
0
回復
kaixinguo
LV.2
12
2006-12-16 13:37
@zhangjiashu
我給你3842的資料,你在對一下1166237602.pdf
謝謝!
圖片超過3M怎么傳,我不會.
0
回復
kaixinguo
LV.2
13
2006-12-16 13:49
@zhangjiashu
我給你3842的資料,你在對一下1166237602.pdf
0
回復
kaixinguo
LV.2
14
2006-12-16 13:55
@zhangjiashu
我給你3842的資料,你在對一下1166237602.pdf
TL3842與UC3842它們的資料看是相同的,但是我換上TL的要炸開關管,試了五六片都是一樣的.
0
回復
kaixinguo
LV.2
15
2006-12-16 14:47
@zhangjiashu
我給你3842的資料,你在對一下1166237602.pdf
另外還請教一個怪問題,我的正常的扳子上加了dip插座后無法起振,去掉座子后恢復正常.為什么?主要是那方面的影響.
0
回復
zhangjiashu
LV.2
16
2006-12-17 10:16
@kaixinguo
另外還請教一個怪問題,我的正常的扳子上加了dip插座后無法起振,去掉座子后恢復正常.為什么?主要是那方面的影響.
你開機后是否有斷續輸出,還是根本無輸出.我的QQ461550026,你可以通過QQ和我聯絡.另外看你的原理圖沒什麼問題,假如有斷續輸出,你可將R3換成4.7R,或?qū)3換成100uF試試.
0
回復
zhangjiashu
LV.2
17
2006-12-17 10:20
@kaixinguo
另外還請教一個怪問題,我的正常的扳子上加了dip插座后無法起振,去掉座子后恢復正常.為什么?主要是那方面的影響.
看dip座接觸是否良好
0
回復
racky
LV.4
18
2006-12-17 11:43
@zhangjiashu
看dip座接觸是否良好
我也有同樣問題,不是dip的問題,有時可工作,有時不能工作,有時還有叫聲,后來改變頻率才基本解決,可能是PCB設計的原因.
0
回復
kaixinguo
LV.2
19
2006-12-17 22:49
@zhangjiashu
你開機后是否有斷續輸出,還是根本無輸出.我的QQ461550026,你可以通過QQ和我聯絡.另外看你的原理圖沒什麼問題,假如有斷續輸出,你可將R3換成4.7R,或?qū)3換成100uF試試.
謝謝老師的幫助,我目前的問題基本上解決了.開機后是有斷續輸出,我是把R2改為75K把R20改為51K,工作正常了.
現在還要進一步的調試各個參數,遇到問題還要請教張老師.
0
回復
zhangjiashu
LV.2
20
2006-12-18 09:41
@kaixinguo
謝謝老師的幫助,我目前的問題基本上解決了.開機后是有斷續輸出,我是把R2改為75K把R20改為51K,工作正常了.現在還要進一步的調試各個參數,遇到問題還要請教張老師.
更改R2也是一個方法,但是空載功耗會大些,如果空間允許的話,建議盡量將C3換為100uF,能得到同樣的效果.另外啟動會稍緩一點,在批量生產是炸機會少些.
0
回復
kaixinguo
LV.2
21
2006-12-18 11:44
@zhangjiashu
更改R2也是一個方法,但是空載功耗會大些,如果空間允許的話,建議盡量將C3換為100uF,能得到同樣的效果.另外啟動會稍緩一點,在批量生產是炸機會少些.
TL3842與UC3842它們的資料看是相同的,但是我換上TL的要炸開關管,試了五六片都是一樣的.是芯片質量問題,還是線路問題?
0
回復
志者
LV.1
22
2007-04-29 11:13
@zhangjiashu
把原理圖貼上來,我?guī)湍惴治鲆幌?3842電路我做過很多
請大蝦幫我分析下好嗎?小的先謝過了!!

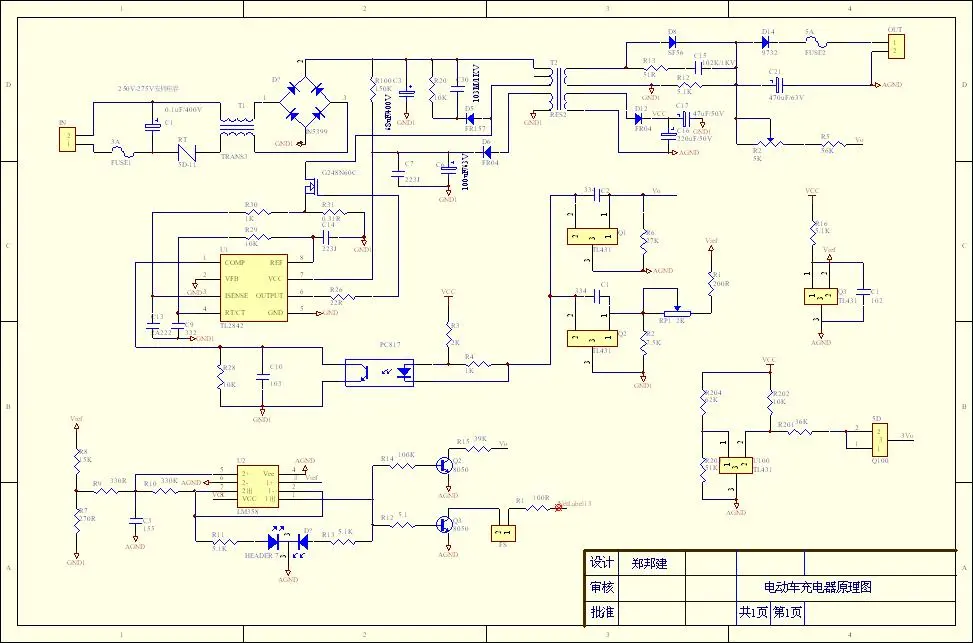

故障:空載時是好的,綠燈亮.接負載時其現象是指示燈紅、綠同時閃爍,無電壓.當接100W的燈泡時電壓正常但電流達不到1.8A.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1670731177816422.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
小刀
LV.5
23
2007-04-29 20:29
@kaixinguo
謝謝老師的幫助,我目前的問題基本上解決了.開機后是有斷續輸出,我是把R2改為75K把R20改為51K,工作正常了.現在還要進一步的調試各個參數,遇到問題還要請教張老師.
R9和R20干什么用?
去掉行嘛?
0
回復
sztjwy
LV.1
24
2008-11-03 17:29
@志者
請大蝦幫我分析下好嗎?小的先謝過了!!故障:空載時是好的,綠燈亮.接負載時其現象是指示燈紅、綠同時閃爍,無電壓.當接100W的燈泡時電壓正常但電流達不到1.8A.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1670731177816422.jpg');}"onmousewheel="returnimgzoom(this);">
UC3842/UC3843  優勢價格,質量保證(嚴格測試)

聯系方式:0755-81585838 王生(q374530486)
0
回復
power1213
LV.5
25
2008-11-04 17:08
@sztjwy
UC3842/UC3843  優勢價格,質量保證(嚴格測試)聯系方式:0755-81585838王生(q374530486)
改R2的原理是什么//
0
回復
2008-11-06 15:04
@小刀
R9和R20干什么用?去掉行嘛?
1:我認為R9和R20沒有作用
2:R8取值太小,應該取100K左右,正反饋太大
3:R2改為75K后,R3去掉短路,C3改為100UF/50V
0
回復
