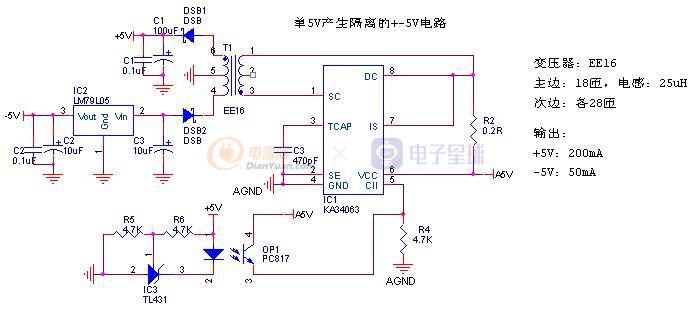

一個5V產生隔離+-5V的電路(用MC34063)

我需要一個由+5V產生+-5v并且隔離的電路,我用MC34063.
現在出現問題,在空載的是否,輸出正常,但A5V端的電流很大,達到250mA,并且MC34063芯片很快就發熱嚴重,不知什么原因?

我測了MC340631腳的波形,與FLYBACK的波形一樣,頻率49KHZ,Ton＝8us,但是反峰電壓有0.5us左右達到45V,這個已經超過34063的允許電壓,該電路緊湊,所以不打算加消反峰電路.

反峰電壓這么高,是變壓器有問題,還是這種這種電路的拓撲有問題?
MC34063發熱嚴重為什么?是反峰太高,還是有其他原因?
全部回復(6)
正序查看
倒序查看
alphi
LV.1
2
2006-12-20 11:01
大家?guī)兔Τ龀稣邪?陷入困境了
0
回復
2012-09-29 15:10

這個我也遇到了。。。。

好像這是芯片本身的原因。。。

外掛MOS時，更嚴重。。。

0
回復
2012-09-29 15:11
@dxsmail
這個我也遇到了。。。。好像這是芯片本身的原因。。。外掛MOS時，更嚴重。。。

而且好像沒辦法消除反峰電壓。。。

一般的消尖峰的電路是沒有用處的。。。

0
回復
2013-07-22 10:31
@dxsmail
而且好像沒辦法消除反峰電壓。。。一般的消尖峰的電路是沒有用處的。。。
用磁環試試呢，反向電壓高有可能是漏感產生的。
0
回復
2013-07-22 10:47
@li252547281
用磁環試試呢，反向電壓高有可能是漏感產生的。
我用瞬抑管。。已經解決問題了。。。
0
回復
vinkic
LV.1
7
2014-01-20 14:38
@dxsmail
我用瞬抑管。。已經解決問題了。。。

你好，方便把用MC34063芯片做的5V轉+/-5V的完整原理圖發過來共享一下嗎？
