不知后面的驅動電路會不會對它有什么影響,我之前是用IR2110,但使用后輸出波形不好在90多伏是變形了,自舉電容我從1UF--47UF我都試過都不行,之后我改期用成IR2181后形波正常,但沒有代過重負載(200W),呵呵!!如帶重負載,還沒有來的及看波形,就燒壞了;

個人感覺沒有必要用四個磁芯  為什么不用功率大一些的磁芯  我最近也在制作逆變器,感覺EE55不錯.就是成品的那種,不要用反激電源里面的.這幾天接觸不少成品后備電源里面都是用的這個磁芯,不知道你說的現象和用四個磁芯有關?

大概看了以下:
一.BC6016出來的兩路沒有加死區電路,接負載后逆變橋直通;
二.逆變橋每個MOS管的柵極都要串一小電阻,不能直接并聯;
三.原理圖中IR2110的VCC沒有接對.

PCB圖沒有看.

主要是你的電壓反饋不能接+5V,單片機要加死區和放大才能進2110

正弦波:
  我的BC6016的芯片里已有一個死區時間(1000NS),我現有實際的電路已在柵極加了一個10R的電阻,還有一個是你說的IR2110的VCC沒有接對,我接的是+12V;

HBZJCJW:
  你的電壓反饋不能接+5V是指的BC6016的7腳嗎?此管腳類似于一個施密特觸發器,當電壓高于2.2 V 時OUTA/OUTB 開始輸出SPWM
波形,當電壓低于1.7V 時關閉OUTA/OUTB 的輸出,IR2110的信號不是可以輸入邏輯電平嗎?只要VDD供+5V時就可以呀!BC6016本身就有一個死區時間1000NS 16M時;輸出還要在加死區嗎?我有一點不明白的為什么一定要放大才輸入,而不直接用單片機的輸出呢?

POWER ON:
  謝謝你的提醒,我后期也可以試試,因為我輸入電流比較大,滿功率時輸入要180多安,所以我有四個給它分流;

一是隔離二是放大,單片機輸出能力有限.你的6016的7腳是不是電壓反饋?

加500W負載后,170V直流電壓穩否?

那你就先斷開后級的DC-AC部分,試前面的DC-DC,判斷問題是在哪一部分.

您好!請問您用的BC6016是集成的SPWM發生器嗎?哪里有詳細的資料和供貨信息?麻煩您提供一下好嗎?謝謝了!

原理圖有問題,如果你的樣品跟原理圖一樣的話,當然會燒.我的QQ305759517

還請大俠指點,你說有錯是指的那里??

變壓器低壓端的二極管接錯了,按這樣的接法,DC-DC開關電源工作不平衡,有半周電流大,有半周電流小,一帶負荷更明顯,電流不平衡導致磁通不平衡,最后磁飽了就會燒管了.

這個二極管是瞬時電壓吸收器它不我們平時用的二極管,它的型號是  P6KE43CA(600W)

吸收器應該有極性區分的,看接反沒有?

我查了一下那玩意資料,發現是雙向的,也就是說裝了它,它本身就是一個負荷.就算不帶負荷電流也會很大,應該把它取消,換成由二極管電阻電容組成的吸收電路.

這樣嗎? 我現在的輸出已改成修正輸出了,因為BC6016沒有電壓反饋功能,在輸出1000W時輸出電壓很難穩定;我現在的逆變部分可以代2000W的負載不過輸出的波形有些失真;(調試是用交流調壓器),可我昨天用升壓電路時,開始我?guī)Я?00W負載波形正常,可我把1000W負載開關打開時輸出的波形占空比加大過一會升壓就保護了,關掉開機這樣幾個回合我的升壓MOS IR3205就燒了12個;頭痛加心痛!!!
波形圖我之后上傳;

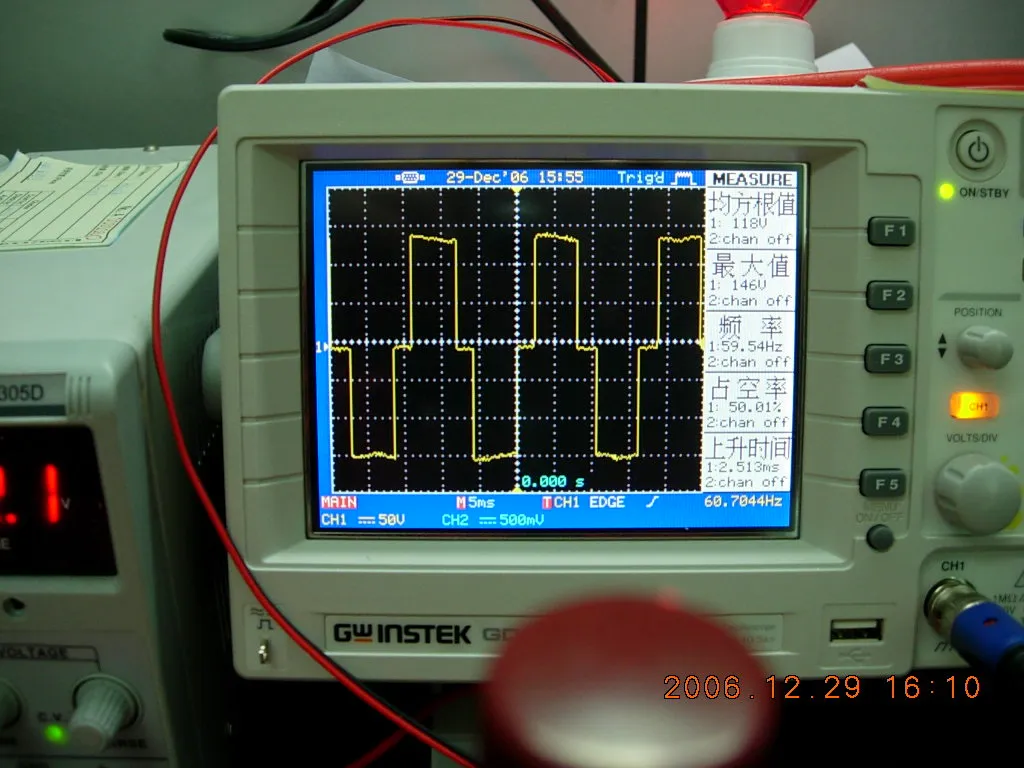

帶200W時輸出波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167380981.jpg');}" onmousewheel="return imgzoom(this);">

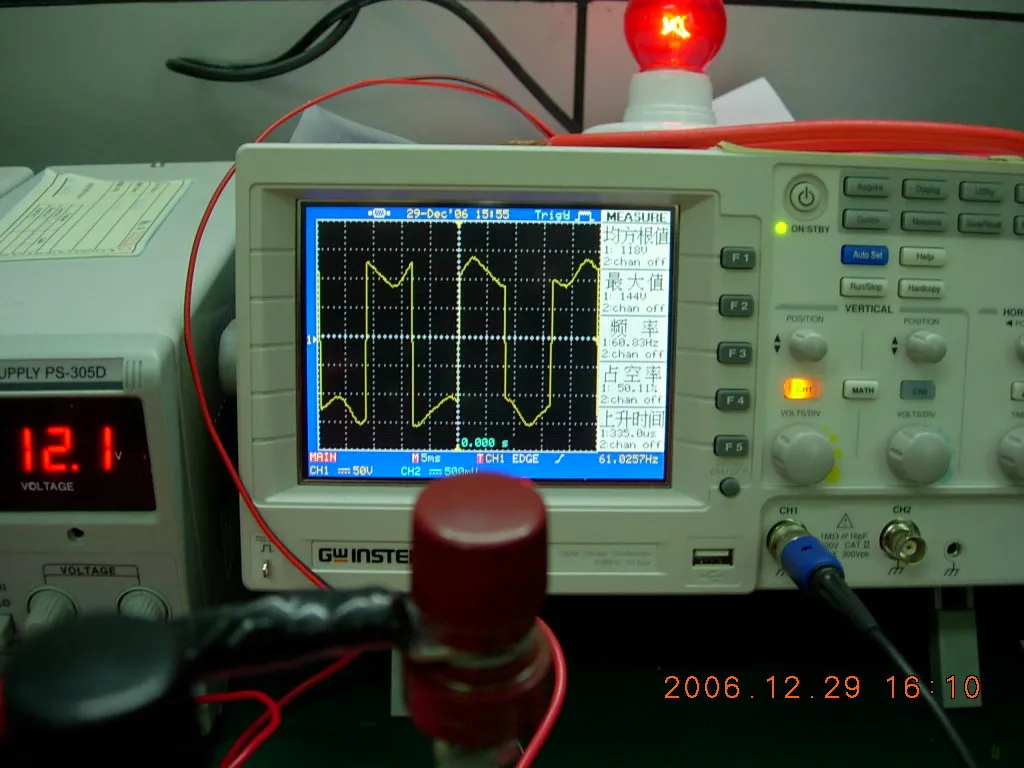

帶1200W時輸出波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167381067.jpg');}" onmousewheel="return imgzoom(this);">

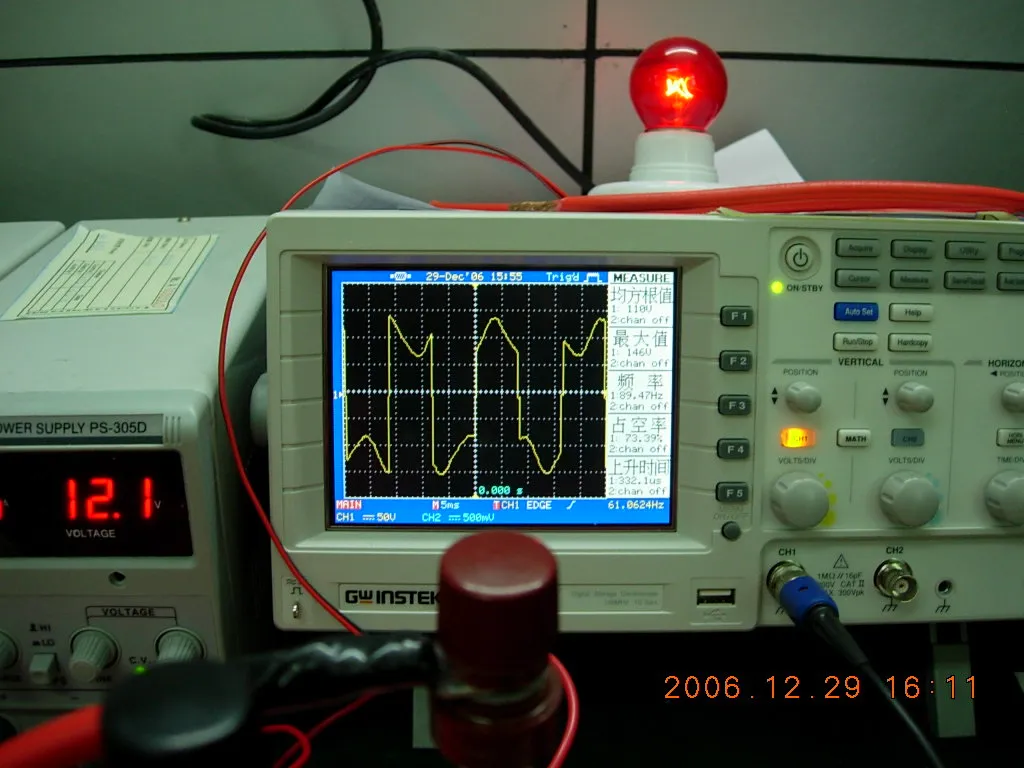

帶2000W時輸出波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167381144.jpg');}" onmousewheel="return imgzoom(this);">

正弦芯:
  你那里是不是有正弦波芯片呀?(U3988)如果有的話幫我來3片,我試試;你可以發快遞給我(深圳龍崗坪山大工業區金牛西路鑫荔科技園三棟三樓,侯濤收就可以了!)

我覺得這個電路有幾個問題:

1.原副邊都沒有過流保護
2.2000w,170V的電解電容容量偏小(3525反饋環路慢和輸出電容小會造成你那種失真的波形)
3.IRF3205額定電流110A,峰值電流390A,兩個管子并聯可以通過
   220A的電流,500W時原邊峰值電流為60多A,如果說是過流燒管子
   就比較奇怪了,是不是你變壓器設計的有問題.另外可以看看
   3205ds兩端的波形

還有想請教一下你的3525的反饋,3525內部是跨導型誤差放大器,

9腳對地接電阻或阻容,你直接把170V通過電阻加到9腳是什么意思?

看不懂這個反饋.

如果說你不需要隔離,那R121~123組成分壓電路,C12起濾波作用,那

C11就有問題了,3525和3842這些芯片不一樣,它采用跨導的方式,不是象一般運放組成的負反饋電路,它是依靠9腳對地的阻抗來完成誤差放大器的作用的.明天我用saber仿真一下你這個電路試試

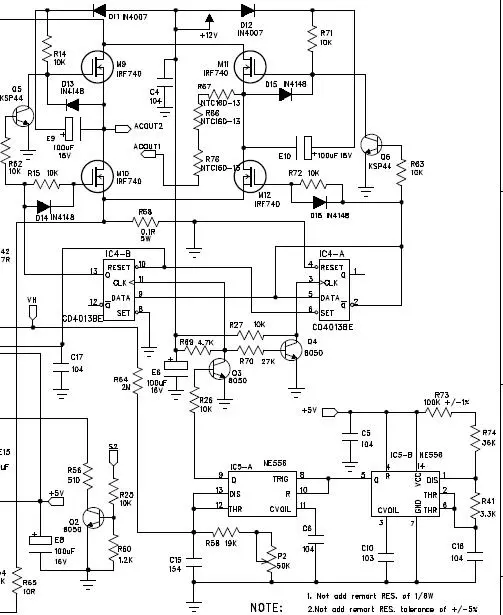

上圖是我沒有用升壓電路時逆變輸出的波形,我的電解電容用的是兩個330UF/250V的;電路輸出有過流保護呀!下圖是我的電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167439584.jpg');}" onmousewheel="return imgzoom(this);">
輸出的驅動部分和PDF中的一樣;

你調壓器出來是全波還是半波?輸出波形下陷說明170V帶負荷能力差.調壓器是多少功率的?

我用的是5KW的調壓器(不過它的輸出電流以只有20A);整流是用的全橋;我現在改用修正輸出;高壓只要調到140V左右就可以了;

正弦芯:
  你那里有U3988(60HZ)嗎?如果有可以發給我3PCS;呵呵!放心我會給錢的;還有一件事你們超維公司還有一個SPWM芯片為U296的功能和我有的BC6016很相似,因我的BC6016是開環的只能做小功率的,做大功率的不行,我想用你們公司的U296(60Hz)改一下引腳線路就可以了;你也幫我寄3PCS給我;地址我在上貼已發了;等待你的回音;
     謝謝!!

逆變應該沒有問題,著重看看DC-DC電路,3525的1.9腳的C11并個兩百K電阻試試,還有吸收器換成RC型電路看.我再看了看吸收器的資料,它有個最小值為36V,應該是指吸收器兩端電壓在36V以下時吸收器就不導通,以在36V以下時吸收器根本沒工作,根本沒保護3205.再一個就是高頻變壓器是不是設計不當?

我現在也覺得問題出在DC-DC這部分,后級輸出那種失真的波形是電源的功率不足所造成;變壓器應該沒有問題;(我的升壓電路是用的是成熟的方案也是用的SG3525加IR3205),我也不太清楚同樣的電路同樣的變壓器就是不能帶重負載!!

還有一個問題,"地線"我測了一下我的地有電位差;可能PCB的走線也有問題;

地線和+12V要拖錫
