求助:TOP223電源問題

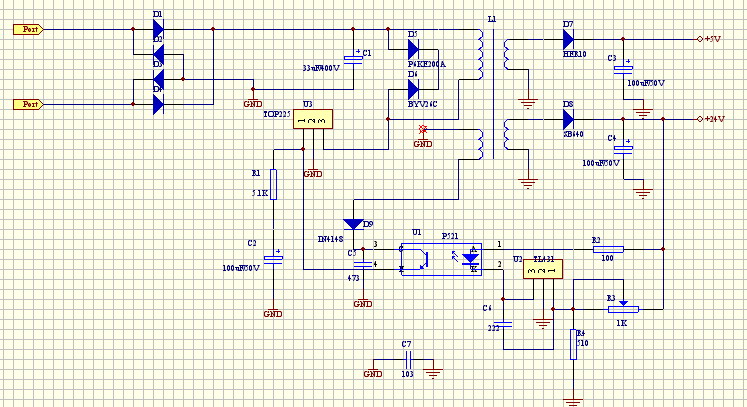

本人用PIXls Designer軟件設計了一個24v 1A的電源,電路圖如上
變壓器參數:EI22磁心,主繞組5層共166匝,反饋繞組13匝,24V繞組30匝,5V繞組7匝,主繞組電感量為2269uH,氣隙0.54mm
電源芯片top223

在接負載時,D5穩壓二極管P6KE200就發熱.

請問要怎樣才能解決該問題?

全部回復(5)

只看樓主

正序查看

倒序查看

abccba

LV.9

2004-10-18 22:10

改一下參數試試.
Np=115匝,1400uH,氣隙0.48mm (其它參數不變)
TOP223-1腳的:R1=6.8(Ohm);C2=47u
R3=4.386k
不知521是不是線性光耦,好象用PC817較多

另外,D6反向耐壓是否夠?(BYV??C的那個

ABCCBA也是初學,僅供參考

回復

ss98052

LV.1

2004-10-19 08:54

@abccba

改一下參數試試.Np=115匝,1400uH,氣隙0.48mm(其它參數不變)TOP223-1腳的:R1=6.8(Ohm);C2=47uR3=4.386k不知521是不是線性光耦,好象用PC817較多另外,D6反向耐壓是否夠?(BYV??C的那個ABCCBA也是初學,僅供參考

謝謝,樓上的朋友,能不能跟我說說為什么要這樣改啊?還有補充一下主繞組的線徑是0.25mm,D6的耐壓值是200V,要怎樣計算這個值呢?請指教

回復

abccba

LV.9

2004-10-19 15:35

@ss98052

謝謝,樓上的朋友,能不能跟我說說為什么要這樣改啊?還有補充一下主繞組的線徑是0.25mm,D6的耐壓值是200V,要怎樣計算這個值呢?請指教

  D6用BYV26C(1A600V)吧,都這么用.
  TOP導通時,D6至少承受310V,所以D5發熱可能主要是它的原因.
  431比較電壓是2.5V,R3用1k,感覺出不來24V
  變壓器參數是我用那個軟件算的,供參考.

  你算的時候,以下表格參數是多少?
  第 9行       n＝?
  第18行     VOR＝?
  第23行 KRP/KDP＝?
  第40行    VMIN＝?
  第55行      BM＝?
  第56行      BP＝?

回復
