請看一個同步整流方案

我的電源要求大電流輸出從0伏起調決定用同步整流,現憑空想出一個方案,請高手們指導可行性.以前沒搞過同步整流,認為加在MOS上GS或GD之間只要有一個12V電壓,MOS就導通.不會貼圖只有一個PROTLL99SE文件.謝謝1169177346.ddb

全部回復(9)

只看樓主

正序查看

倒序查看

求知星際

LV.6

2007-01-19 12:08

此電路要真是加電非炸機不可,同步整流管沒法可靠關斷

回復

yzds409

LV.8

2007-01-19 13:03

@求知星際

此電路要真是加電非炸機不可,同步整流管沒法可靠關斷

謝謝指點,
當變壓器3、4腳為高電壓時,V19截止,V20截止,C44放電,V21截止,V22導通,MOS GS之間低電壓,MOS關斷.不知理解是否正確?

回復

yzds409

LV.8

2007-01-20 09:16

@求知星際

此電路要真是加電非炸機不可,同步整流管沒法可靠關斷

謝謝,現加一-6V,不知是不是有這個必要?1169255803.ddb

回復

brinex

LV.6

2007-01-20 09:59

@yzds409

謝謝,現加一-6V,不知是不是有這個必要?1169255803.ddb

樓主,你這個自驅同步整流要這么弄嗎,為什么一定要前面要4148呢
,你這樣經過多次TTL的搭配,時間響應上有沒有交錯啊
變壓器在工作時,另一繞組輸出的本身就是一個正負脈沖,為什么不
利用,一定要整流再外加電源呢.真的有點不明白哦,
有點畫蛇添足的味兒

回復

brinex

LV.6

2007-01-20 10:10

@brinex

樓主,你這個自驅同步整流要這么弄嗎,為什么一定要前面要4148呢,你這樣經過多次TTL的搭配,時間響應上有沒有交錯啊變壓器在工作時,另一繞組輸出的本身就是一個正負脈沖,為什么不利用,一定要整流再外加電源呢.真的有點不明白哦,有點畫蛇添足的味兒

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169259002.gif');}" onmousewheel="return imgzoom(this);">
看看這個行不?

回復

yzds409

LV.8

2007-01-20 10:24

@brinex

樓主,你這個自驅同步整流要這么弄嗎,為什么一定要前面要4148呢,你這樣經過多次TTL的搭配,時間響應上有沒有交錯啊變壓器在工作時,另一繞組輸出的本身就是一個正負脈沖,為什么不利用,一定要整流再外加電源呢.真的有點不明白哦,有點畫蛇添足的味兒

謝謝我另有現成的電源的,我的輸出從0伏起調所以不希望從變壓器上取同步信號,4148是為保護前面的V19的至于響應速度是有點慢了

回復

洪七公

LV.9

2007-01-20 16:39

@yzds409

謝謝我另有現成的電源的,我的輸出從0伏起調所以不希望從變壓器上取同步信號,4148是為保護前面的V19的至于響應速度是有點慢了

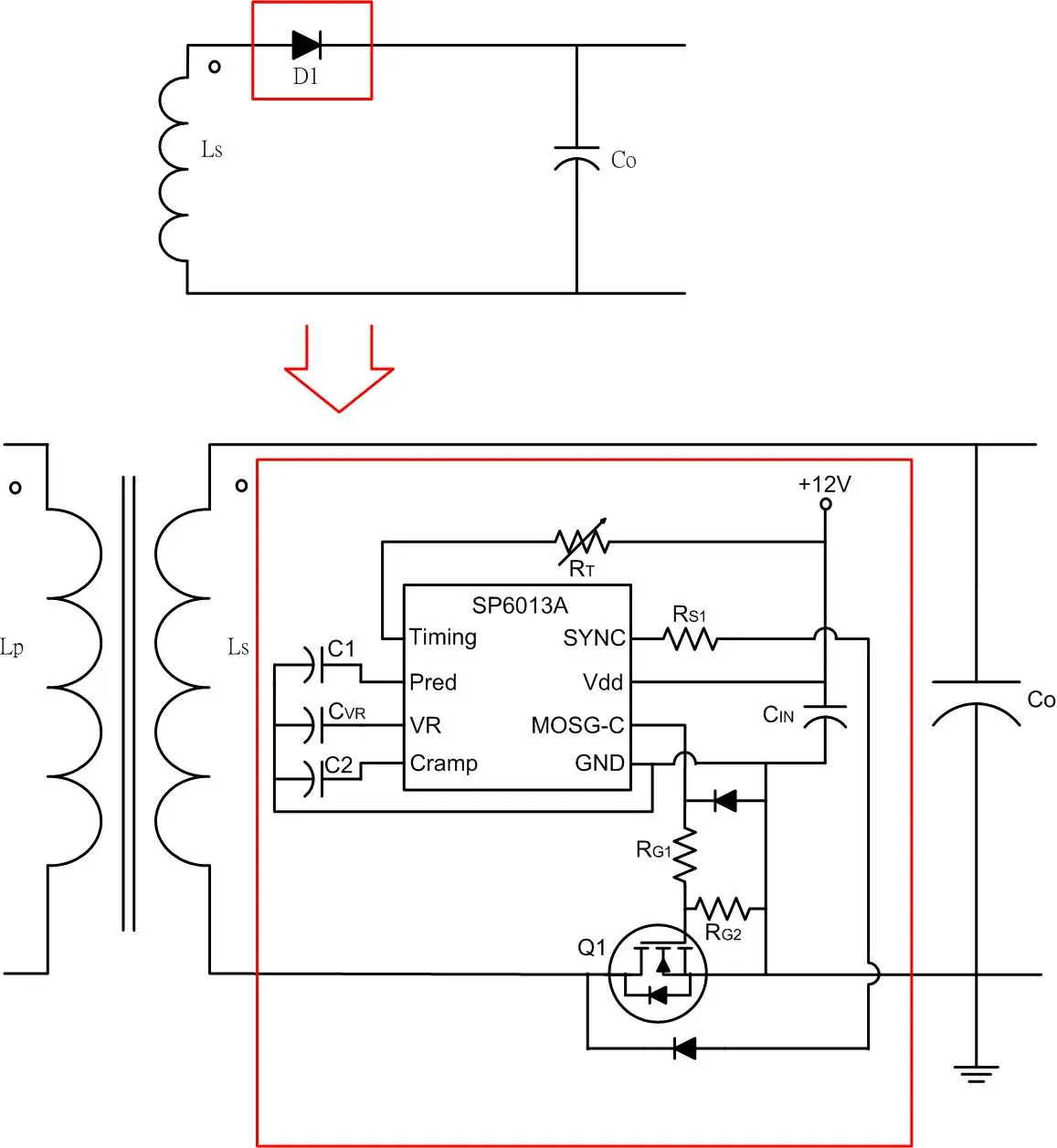

不想從變壓器去信號,也不想因為變壓器的一致性不良問題造成生產不良,那你看一看我們的同步整流方案,同步信號從Mosfet的Vds的斜率取樣,CCM.DCM,初級用QR模式或不用QR模式都能用.不用更改你的變壓器.

1169282294.pdf

回復

電源網蟲

LV.1

2007-03-17 16:20

@brinex

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169259002.gif');}"onmousewheel="returnimgzoom(this);">看看這個行不?

你這電路同步整流Mosfet的開啟和關斷(特別是關斷,因為關斷不及時容易炸機)如何保證時序可靠工作啊?還有批量對元件的一致性要求高不?能在CCM和DCM下工作嗎?
