480W 諧振復位DC/DC

斑竹:
請問使用單端諧振復位正激,輸入100V,輸出16V30A,效率做到85%以上不用同步整流容易實現嗎?
如果控制器使用3843A,需要額外的驅動嗎?我的開關頻率是350K.現在發現門及驅動比較慢,約300ns左右,所以管子的開關損耗比較大,我現在門級驅動電阻用11歐姆,減小這個電阻,開關速度應該會快一些,是嗎?

全部回復(9)

只看樓主

正序查看

倒序查看

shansc

LV.5

2007-01-25 18:41

用UC3843不建議用到350Khz.

回復

iceberg521

LV.2

2007-01-25 21:33

@shansc

用UC3843不建議用到350Khz.

為什么不能用到350K,手冊上說可以用到500K,不是嗎!

回復

iceberg521

LV.2

2007-01-25 21:39

今天把門級驅動電阻改成5.5歐姆了,發現開關速度升制200ns左右了,在200W輸出時,效率可以達到87%左右,但是諧振復位時關斷時的噪聲
尖峰達到了大約210V.這應該就是開關速度與EMC之間的矛盾之處吧?

回復

iceberg521

LV.2

2007-02-24 21:51

看看我的門級驅動波形,在輸出16V,輸出電流=21A時總是燒MOSFET,那位高手知道UC3843A驅動500V,30A的MOSFET需要外加驅動電路嗎?燒MOSFET是不是開關損耗太大了!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1172325108.jpg');}" onmousewheel="return imgzoom(this);">

回復

iceberg521

LV.2

2007-02-25 20:11

@iceberg521

看看我的門級驅動波形,在輸出16V,輸出電流=21A時總是燒MOSFET,那位高手知道UC3843A驅動500V,30A的MOSFET需要外加驅動電路嗎?燒MOSFET是不是開關損耗太大了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1172325108.jpg');}"onmousewheel="returnimgzoom(this);">

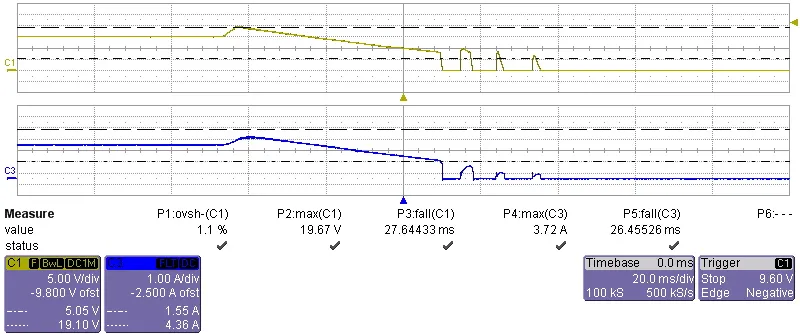

發錯了,上面那個是電源關斷時的波形,上面的是電壓,下面的是電流,似乎也不太正常,那位專家給說說,為什么關斷時輸出還要振蕩幾下?

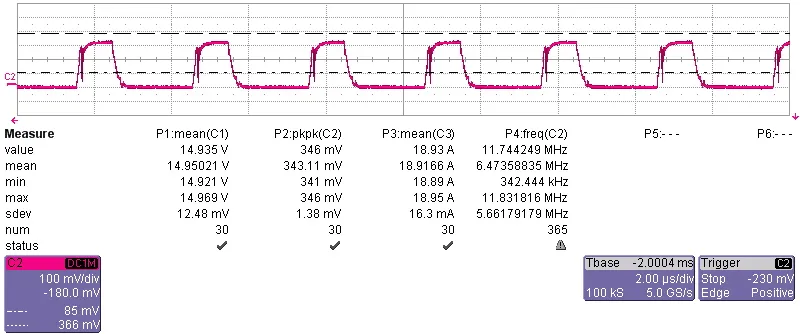

補上門極驅動波形.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1172405421.jpg');}" onmousewheel="return imgzoom(this);">

回復

開關電源制作

LV.5

2007-02-26 15:29

@iceberg521

發錯了,上面那個是電源關斷時的波形,上面的是電壓,下面的是電流,似乎也不太正常,那位專家給說說,為什么關斷時輸出還要振蕩幾下? 補上門極驅動波形.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1172405421.jpg');}"onmousewheel="returnimgzoom(this);">

集電極-柵極寄生電容的密勒效應影響加大柵極電阻就會小一點了

回復
