開貼討論軟開關

現在軟開關的機器已經應用相當長時間了!自己也對軟開關進行了了解分析,并提出一些看法,希望對此有興趣的朋友積極發表意見,并指出謬誤或不當之處!

全部回復(7)

只看樓主

正序查看

倒序查看

swithken

LV.5

2007-01-26 12:28

現在應用比較多的有兩種軟開關,一種是全橋移相的,一種是有限雙極性的,在電焊機中應該是山東奧太用的變形結構最多.
全橋移相是零壓換流,雙極性是超前管零壓,滯后管零流換流的.

回復

swithken

LV.5

2007-01-26 12:42

有限雙極性的主回路結構,一般都要串一個無極性電容(這是個標志)
常規拓?fù)湟?jiàn)XIYZ的帖子:
http://bbs.dianyuan.com/topic/54546
零流零壓切換,會在滯后管上疊加一個電容電壓,在大電流應用中,使滯后管承受較大的應力,而且在空載和輕載狀態,原變電流太小時,零壓失敗會直接對超前管放電.希望XIYZ大俠能把IGBT中點電壓和一次電流波形貼出來供大家學習.
而奧太的拓?fù)湓诟边叾喑鲆粋€(gè)繞組來并接一個電感,個人看法主要是實現原邊小電流時零壓,并沒有減小開關應力的作用.所以認為在設計得當時可以舍棄不用.

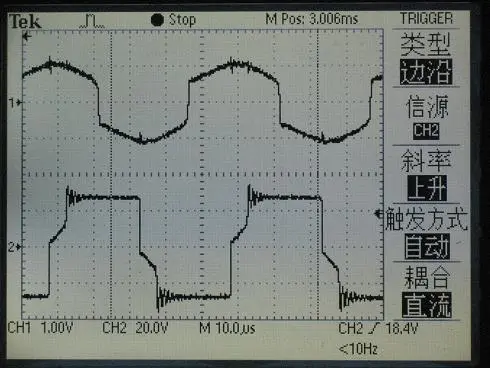

附圖為某機空載波形

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169788165.jpg');}" onmousewheel="return imgzoom(this);">

回復

swithken

LV.5

2007-01-26 14:54

難道現在電源網里就剩了賣圖紙,發廣告的人了嗎?真的要抄到連變壓器繞幾圈都不懂的地步嗎?

回復

學徒.

LV.5

2007-01-26 21:06

@swithken

有限雙極性的主回路結構,一般都要串一個無極性電容(這是個標志)常規拓?fù)湟?jiàn)XIYZ的帖子:http://bbs.dianyuan.com/topic/54546零流零壓切換,會在滯后管上疊加一個電容電壓,在大電流應用中,使滯后管承受較大的應力,而且在空載和輕載狀態,原變電流太小時,零壓失敗會直接對超前管放電.希望XIYZ大俠能把IGBT中點電壓和一次電流波形貼出來供大家學習.而奧太的拓?fù)湓诟边叾喑鲆粋€(gè)繞組來并接一個電感,個人看法主要是實現原邊小電流時零壓,并沒有減小開關應力的作用.所以認為在設計得當時可以舍棄不用.附圖為某機空載波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169788165.jpg');}"onmousewheel="returnimgzoom(this);">

好,跟您學啊,最討厭賣圖紙的人．

回復
